跨棒距和公法线不能保持一致

cqgdcy

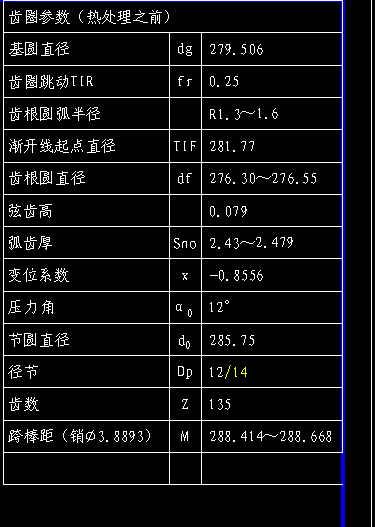

请教各位高手: 我在外齿直齿加工中发现跨棒距和公法线不能保持一致   .公法线和齿厚、齿深都能一致  就是跨棒距差0.2  怎么回事 谢谢大家了（齿轮参数见图片）

PS：1、以前加工过程中未出现此类情况；
        2、过程控制公法线为42.27-42.32，实测42.30；
        3、卡棒距要求值288.414-288.668，实际测量值288.86，大0.2
   请各位大侠解惑！感谢！

kuroky9999

量棒的外径确认尺寸不错吧？

hyfjy

估计还是你的量棒尺寸有问题。当跨7齿公法线为42.3时，用图中给出的量棒测量跨棒距的值不会是288.86，对应的值应该在288.55左右，也正好是给定跨棒距值的中差。
也有可能是尺子不准，是校正过的外径千分尺么？应该用275-300mm量程的尺子。如果是用普通游标卡尺，那真的就难说这尺子的尺寸了。

zl3264507

先排除检具的精度问题，再把量棒的实际直径检查一下，应该不会有这么大的误差。
不过在实际加工过程中间，特别是滚齿工序过程中，公法线与跨棒距的尺寸经常对应不上。但是误差不应该这么大。
实际加工一般按图纸要求的检查方法控制齿厚尺寸，或公法线或棒距。

niuershiye

图纸表格 以及你的计算 WK  都没有差错 ，是测量工具与测量技术的问题 ！

cqgdcy

感谢版主！感谢楼上各位！

cqgdcy

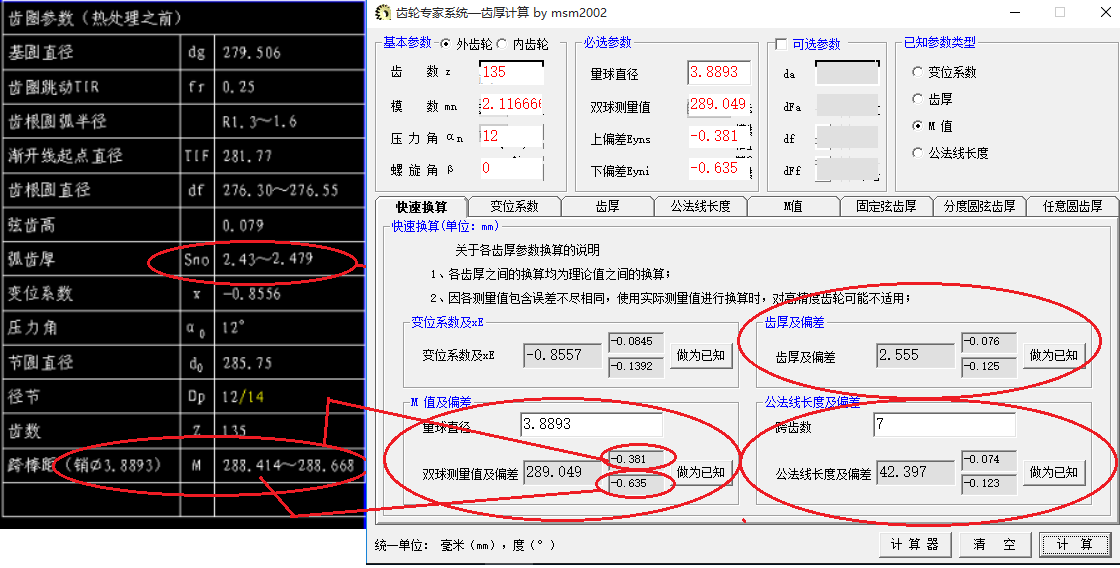

niuershiye 发表于 2015-11-9 11:44


登录/注册后可看大图

图纸表格 以及你的计算 WK  都没有差错 ，是测量工具与测量技术的问题 ！

版主，请教一下：
    理论上公法线和跨棒距（重新检测跨棒距还是大）两者取其一，现在公法线是合格的，那我是不是可以认为产品合格？跨棒距对齿轮哪些使用性能影响最大？

840887586

cqgdcy 发表于 2015-11-10 10:58


登录/注册后可看大图

版主，请教一下：
    理论上公法线和跨棒距（重新检测跨棒距还是大）两者取其一，现在公法线是合格的， ...

建议：首先公法线多测几个齿， 确定你的公法线变动量是否为规定值。  满足以上要求， 然后在测定齿圈跳动，是否合格， 两项都合格的话， 那么能确认这个零件合格（当然这也是要在齿形、齿向、齿距。累计等想目合格的情况下）

guitarser

齿形误差大的话，会造成公法线与跨棒距实测尺寸不一样。

yangbing

建议你用3.5或者三的量棒，从新算尺寸量量看山东的压力角用3.88几的量棒不知道会不会太大，可能太大了
