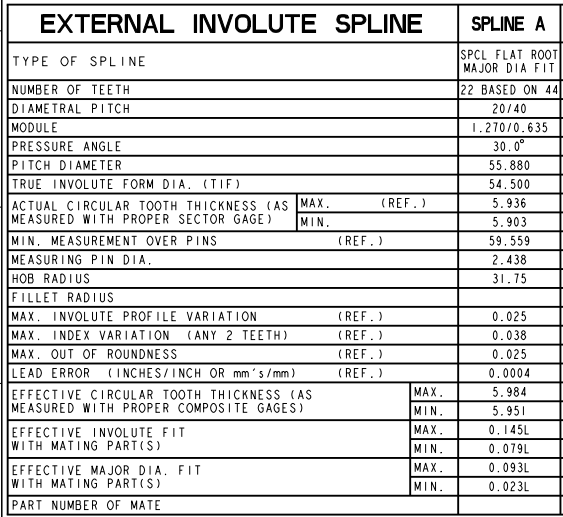

请各位大神帮忙解释一下如附件所示花键的参数。

大鹏之举 · 发表于 2015-11-3 06:17

您需要登录才可以下载或查看，没有账号？注册

x

wangqingbin · 发表于 2015-11-4 22:15

查看GB渐开线标准里名词术语的中英对照，就可以了。

mrmrw · 发表于 2015-11-5 16:10

这个参数表中有一个难以理解的东西：
Number of teeth : 22 Based on 44.
关键是这个怎么理解，按照字面意思是：齿数： 44分之22？
只有搞清楚这个，才能进行验算。外语好的出来帮着翻译一下！

liulei1018 · 发表于 2015-11-5 22:58

应该是双径节制，可查询下相关资料。ANSI B92.1

mrmrw · 发表于 2015-11-6 08:32

liulei1018 发表于 2015-11-5 22:58

登录/注册后可看大图

应该是双径节制，可查询下相关资料。ANSI B92.1

双径节和双模数都不是问题，问题是那个齿数怎么解释？

wxg569170942 · 发表于 2015-11-22 22:09

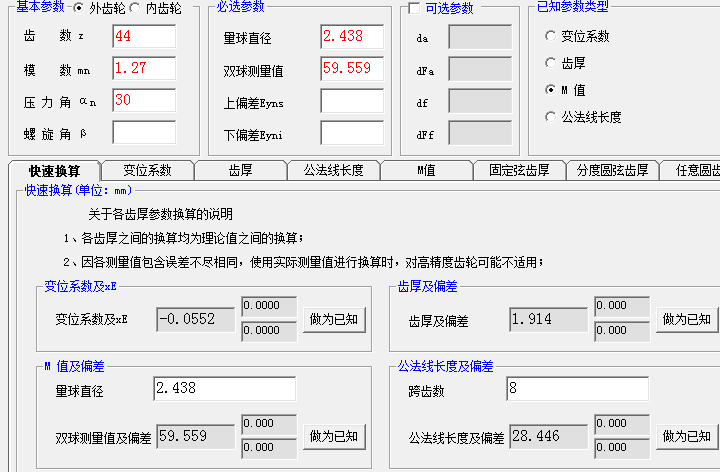

双径节短齿英制或美标花键，具体是哪个用跨棒距去核实，齿数当然自己验算一下（用节圆直径计算为44齿），22齿用来算短齿参数

zl3264507 · 发表于 2015-11-23 12:30

本帖最后由 zl3264507 于 2015-11-23 12:31 编辑

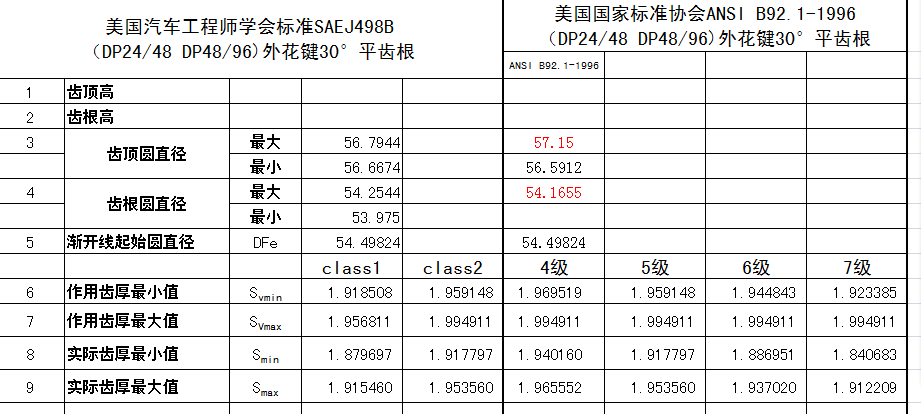

齿厚对不上，分度圆，渐开线起始圆基本正确。

zl3264507 · 发表于 2015-11-23 12:36

应该是美标SAE,CLASS1，或者ANSI，7级，没有看到花键产品图，应该标注是什么等级的花键。

真的好菜 · 发表于 2015-11-24 00:29

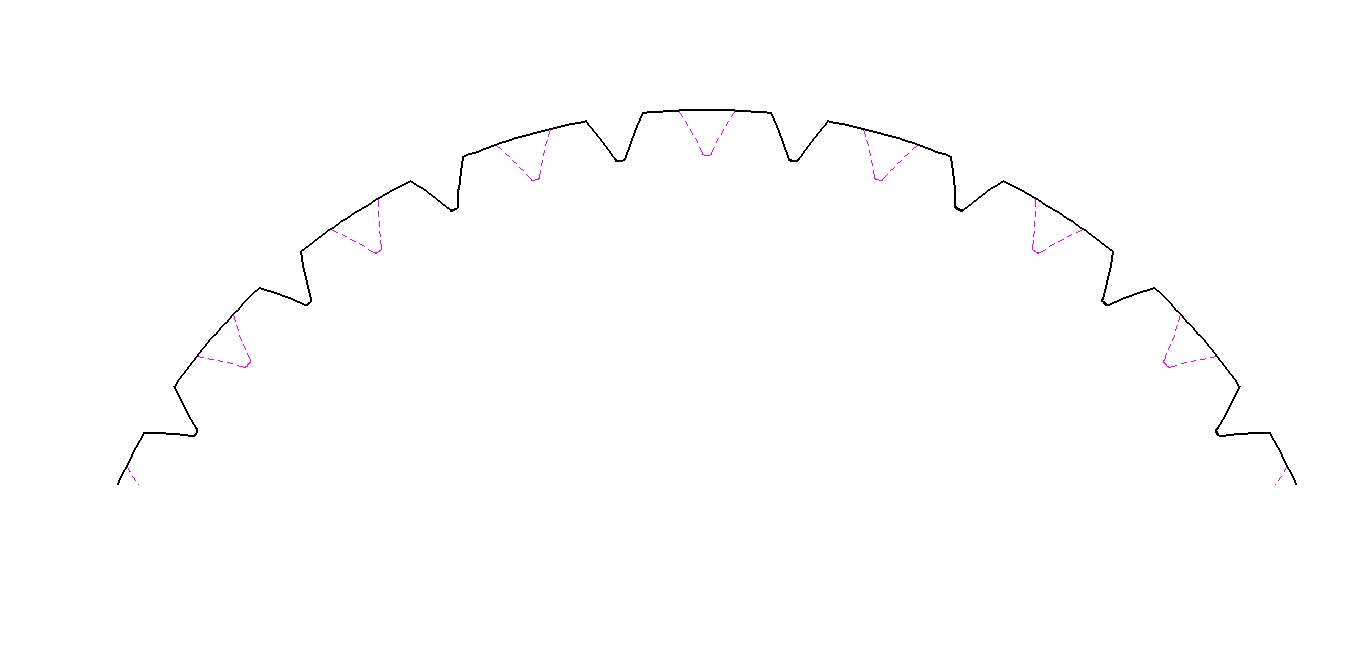

原本是44齿
相邻两个齿合并为一个齿
参数计算是按44齿计算的(花键有变位系数的)，实际只有22齿

大鹏之举 · 发表于 2015-11-30 03:10

真的好菜发表于 2015-11-24 00:29

登录/注册后可看大图

原本是44齿
相邻两个齿合并为一个齿
参数计算是按44齿计算的(花键有变位系数的)，实际只有22齿

实际上就是22齿
