求解！弧齿锥齿轮的小轮可以像大轮那样加工嘛？

JX334926 · 发表于 2015-10-28 22:46

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

求解！弧齿锥齿轮的小轮可以像大轮那样加工嘛？我最近用编程计算齿面的离散点，小轮计算方法也是展成法，和大轮一样，但是没有刀倾和变性，就是和大轮一样的普通展成法。但是计算出的结果却是齿槽太小了，根本不对，是不是我这样的计算方式就是错的？就指导！！

JX334926 · 发表于 2015-10-29 14:52

求指导啊

JX334926 · 发表于 2015-10-29 17:34

liuyanjun · 发表于 2015-10-30 09:26

这个不懂，我朋友会计算+QQ328988003 交流

hyfjy · 发表于 2015-10-30 10:50

估计算法有错误，如果用一套参数得不到一套齿轮，那每个环节都可能存在问题。
参数正确，计算正确且合理，得出的一定是合理的齿轮模型。

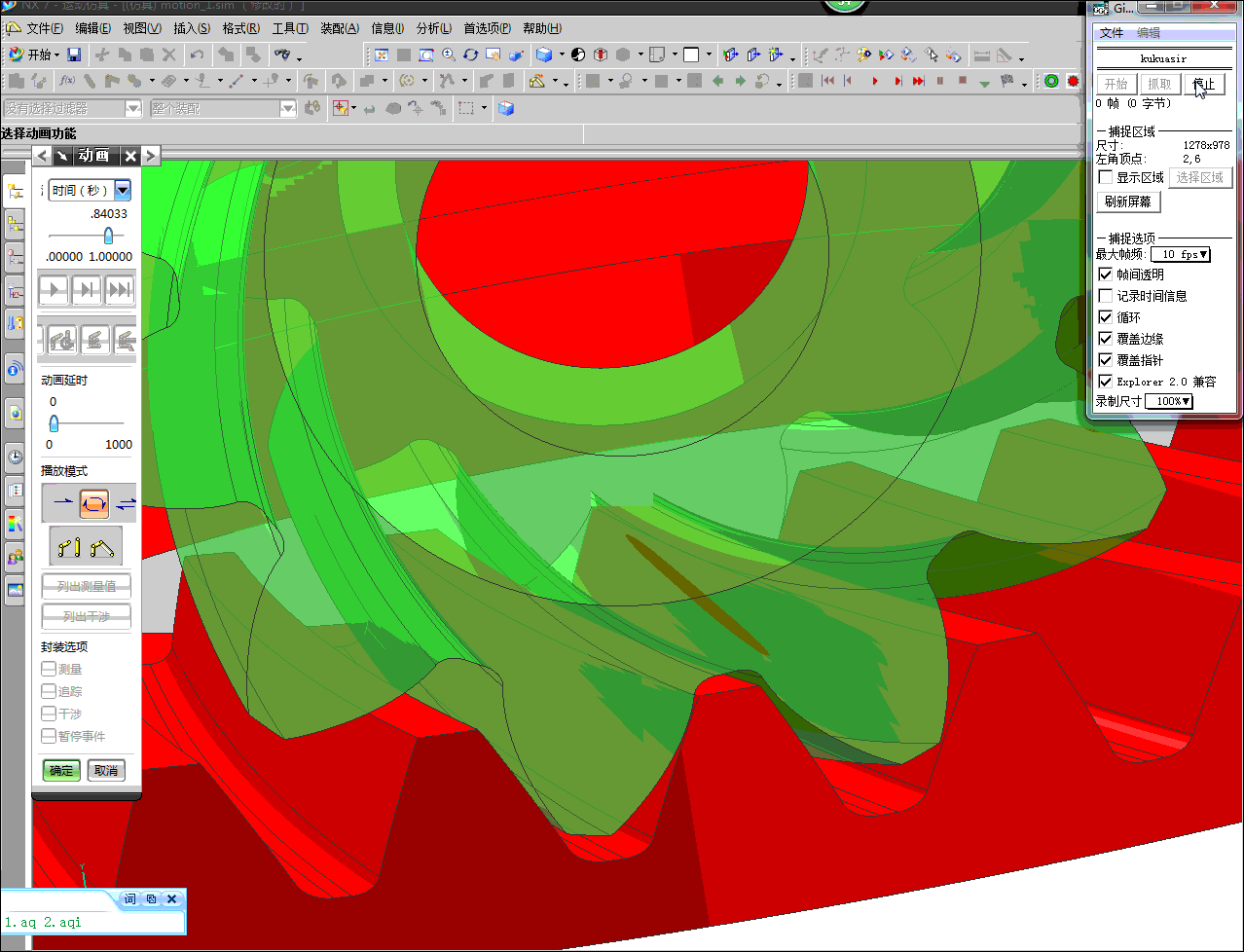

在运动仿真时应该的啮合迹线是很平稳移动的，且要避开边缘接触。


hyfjy · 发表于 2015-10-30 11:09

现代加工方法的进步往往出乎人的意料，精雕机是一种点切削式的切削机床，可以严格按人设计的模型按齿面点位置进行精细加工，加直接得到的零件可以经受各种严格的精度检验，完全符合人们设计时给定的值，据说精度直接可以达到国标的5级精度，这在通用的铣齿加热处理得到的产品精度高了好几个等级，铣削加工最好的机床加最精细的工艺，工装，刀具，热前仅可以稳定地达到7级精度就很了不起了。热后的再加工就很困难，往往精度只会下降。且相当多的机床切齿机，本身的传动链就是近似计算的产物，理论上不对的，仅因为“误差较小”，而忽略了，故现代化的生产将给许多传统工艺指明了新的方向。
多轴精雕机可以完美地雕刻出弧齿锥齿轮的大轮和小轮。但雕的方法毕竟不适用于大批量生产。

师旅团营连 · 发表于 2015-12-22 20:43

大轮可以用成形法或者展成法，小轮都是用的展成法
