dFf,dNf,SAP,TIF的解释与区别

skycraft · 发表于 2015-10-20 16:11

您需要登录才可以下载或查看，没有账号？注册

x

最近对这几个名词比较困惑
我的理解：dFf 渐开线起始圆直径
dNf 有效渐开线起始圆直径
在不考虑热前滚齿加工挖根的情况下 dFf是否等于dNf？在磨齿或者珩齿加工以后，两者是否相同？

dFf与TIF，dNf与SAP指的是同一个意思？
TIF与SAP的全称是什么？

请各位大侠指点，谢谢了！

mrmrw · 发表于 2015-10-22 08:32

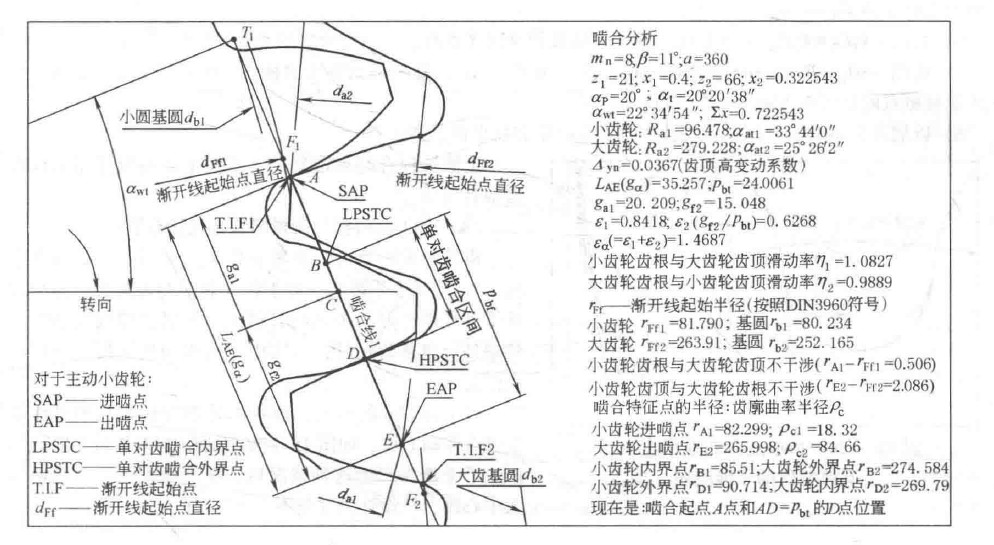

直接上图就看懂了，至于名称之类的，只是一个名字而已！

niuershiye · 发表于 2015-10-22 11:13

skycraft · 发表于 2015-10-26 07:53

niuershiye 发表于 2015-10-22 11:13

登录/注册后可看大图

回复

请问楼上大侠用的是什么软件？

luomo226 · 发表于 2015-12-1 12:33

查ISO21771……

christ · 发表于 2022-8-5 13:17

mrmrw 发表于 2015-10-22 08:32
直接上图就看懂了，至于名称之类的，只是一个名字而已！

这张图是21771的吧，上面没找到SAP\\EAP\\EEP啊

mrmrw · 发表于 2022-8-5 14:46

christ 发表于 2022-8-5 13:17
这张图是21771的吧，上面没找到SAP\\EAP\\EEP啊

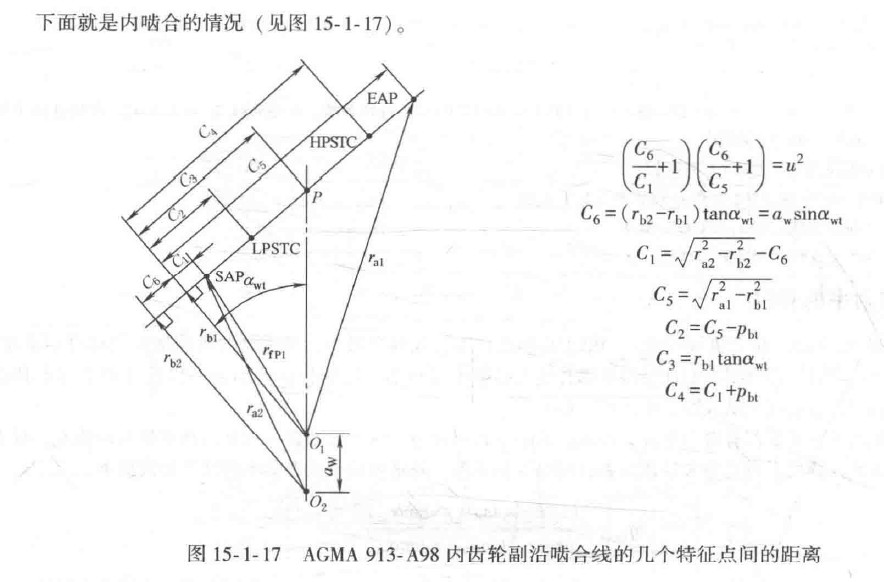

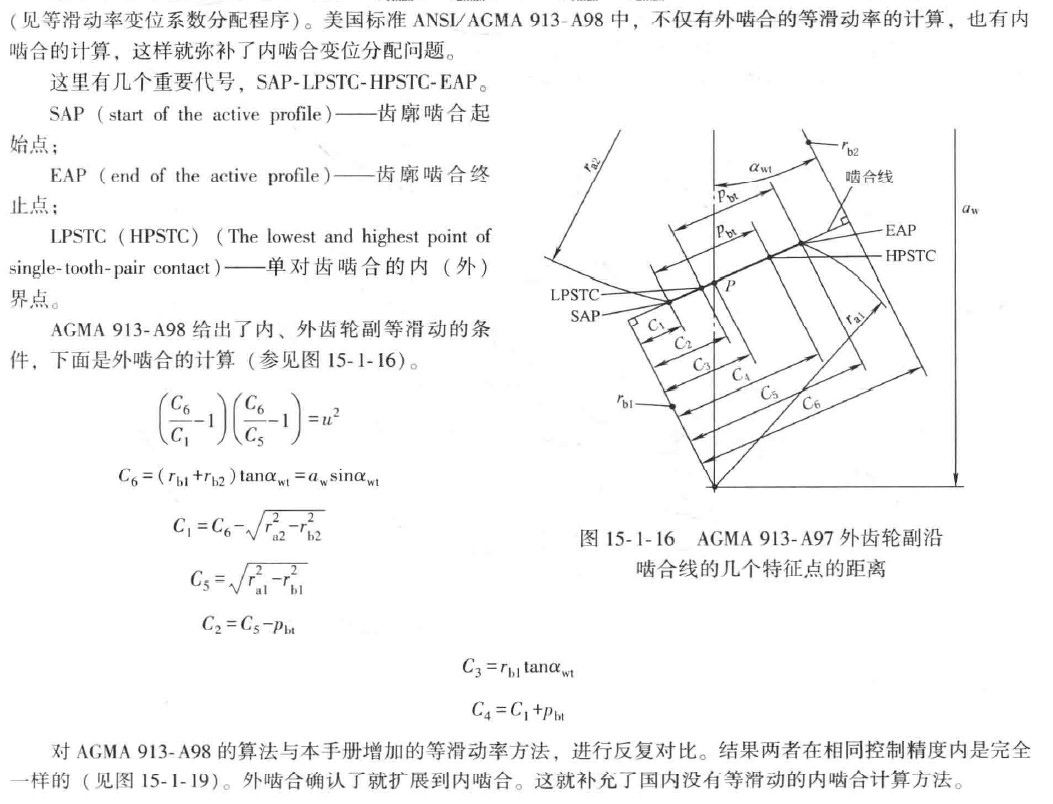

SAP等需要看AGMA标准。

mwp2022 · 发表于 2022-8-6 09:59

单个齿没有DNf

18815254052 · 发表于 2022-8-8 13:01

查ISO21771

mrmrw · 发表于 2022-8-8 17:38

贴出来吧
