这样的非渐开线内齿轮能插齿吗

xinye11 · 发表于 2015-9-23 11:15

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 xinye11 于 2015-9-23 11:18 编辑

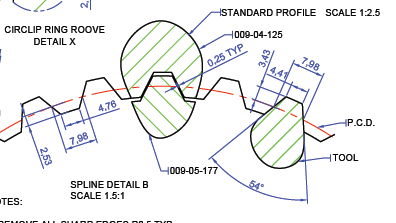

大家看下，这样的内齿轮，左右齿面是直线的，不是渐开线齿轮，内孔不通，这样的内齿加工能用插齿加工吗？刀具是怎么样的？
工件径节=5/10 变位系数=0 z=30


xuefengtang · 发表于 2015-10-12 07:40

三角花键当然可以插齿加工。

xinye11 · 发表于 2015-10-12 09:21

怎么没有人回答呢！

woodee · 发表于 2015-10-12 10:53

可以的。
请搜“刀疤五”版主的相关帖子，或联系他本人。

hyfjy · 发表于 2015-10-12 11:38

本帖最后由 hyfjy 于 2015-10-12 11:40 编辑

直线型的矩形花键内孔都可以用插齿方法加工，设计好插齿刀以后工具厂都是承接的，故这类内齿轮当然也是可以加工的。
这样设计出来的刀具也称为定装刀具，不具有通用性，没有分离性，对中心距要求严格，而实际上加工后的齿形，会有一定的误差，只要齿形的直线度合格，就认可零件加工是合格的。

wzx · 发表于 2015-10-12 13:46

内花键，不是齿轮

huijind · 发表于 2015-10-12 13:54

压力加工是可以加工的。压力加工所使用的压头是采用线切割工艺。只需将你所要求的图形输入线切割，压头就制造出来了。

xinye11 · 发表于 2015-10-12 16:19

xuefengtang 发表于 2015-10-12 07:40

登录/注册后可看大图

三角花键当然可以插齿加工。

怎么插啊，之前没有接触过！可以具体讲讲吗？我们都是按照30度标准花键加工的，客户要求保证图纸齿形。

xinye11 · 发表于 2015-10-12 16:50

woodee 发表于 2015-10-12 10:53

登录/注册后可看大图

可以的。
请搜“刀疤五”版主的相关帖子，或联系他本人。

谢谢woodee.
