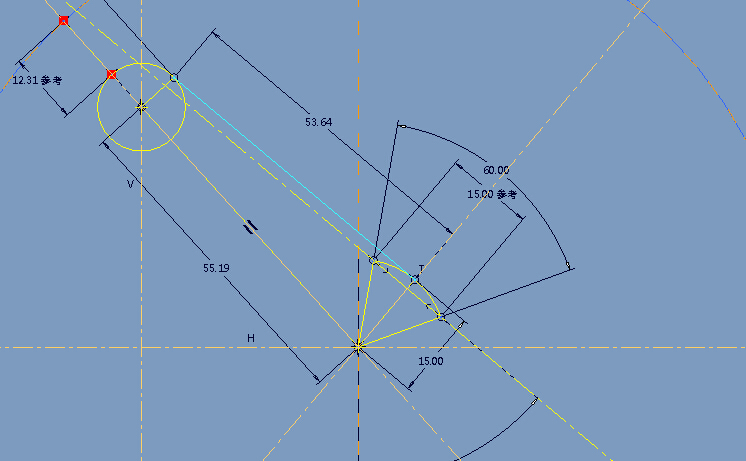

高手指导下极限夹角为0的曲柄摇杠，看下有问题没？

WJH19861114 · 发表于 2015-9-23 08:28

您需要登录才可以下载或查看，没有账号？注册

x

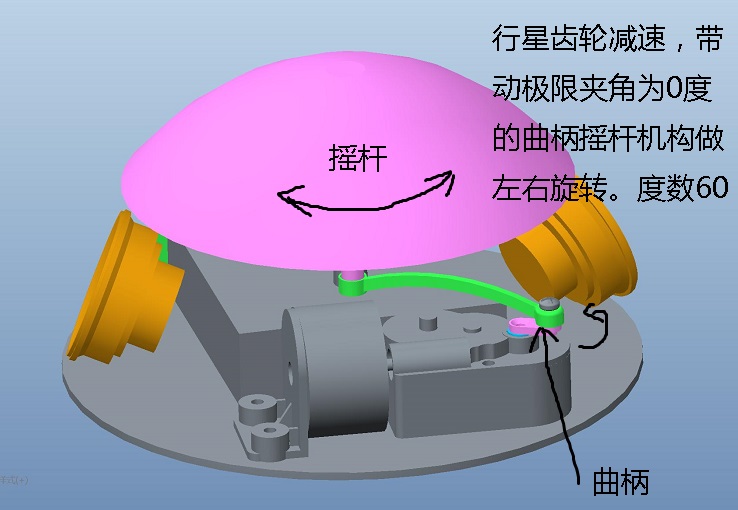

目前正在设计一款摇头机构，初次设计，很多地方不放心。望有经验的大哥指点下。小弟不胜感激！觉的有眉目的单独发3D档！

WJH19861114 · 发表于 2015-9-23 10:58

本帖最后由 WJH19861114 于 2015-9-24 15:09 编辑

我的心在等待

mrmrw · 发表于 2015-10-4 19:25

没有看懂楼主的设计意图！
（1）那个摆动是要什么样子的运动方式？

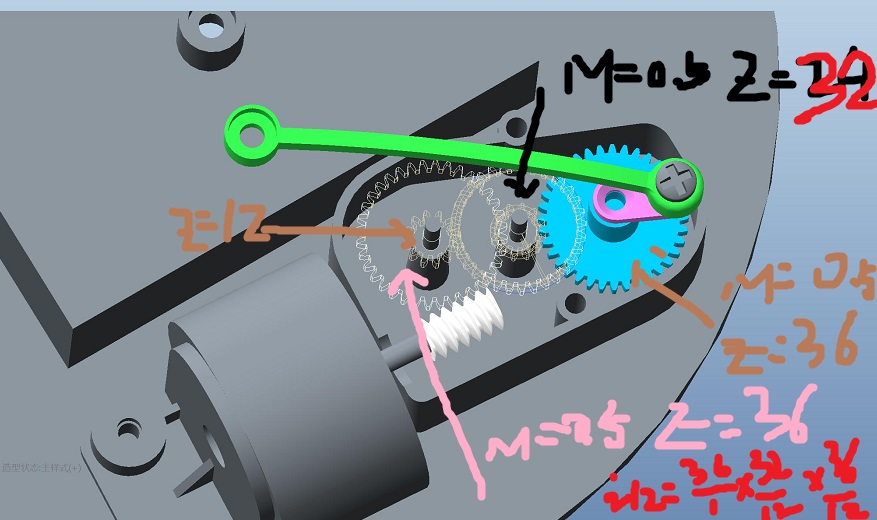

（2）楼主的轮系是交错轴斜齿轮+平行轴齿轮副形式——这没有啥，但是需要这么多级数传动的话，效率很低！
（3）那个连杆机构，不知道楼主是要谁运动？那个长点的杆和短的杆运动似乎有问题。

WJH19861114 · 发表于 2015-10-8 14:13

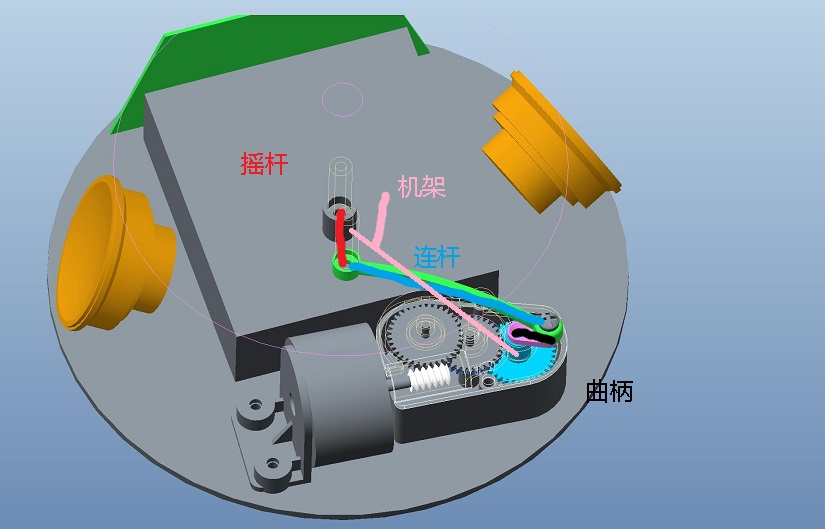

版主你好，我这个是曲柄摇杠机构。通过齿轮箱减速加上曲柄摇杠实现匀速往复运动！
