NGW行星齿轮计算参数

354310277 · 发表于 2015-9-21 14:48

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

大家好，我量一实物NGW行星齿轮数据，太阳轮斜齿轮（铜）齿数14，齿顶圆直径7.6，行星轮（塑料）齿数16，齿顶圆直径8.5内齿圈（塑料）齿数46，齿顶圆直径21，螺旋角估计20，中心距大约7.2，如果我按0.4模数变位怎么也套不出这个数据，要是按0.45模数不要变位和这个数据差不多，大师帮忙看一下是这样吗？

hyfjy · 发表于 2015-9-23 10:29

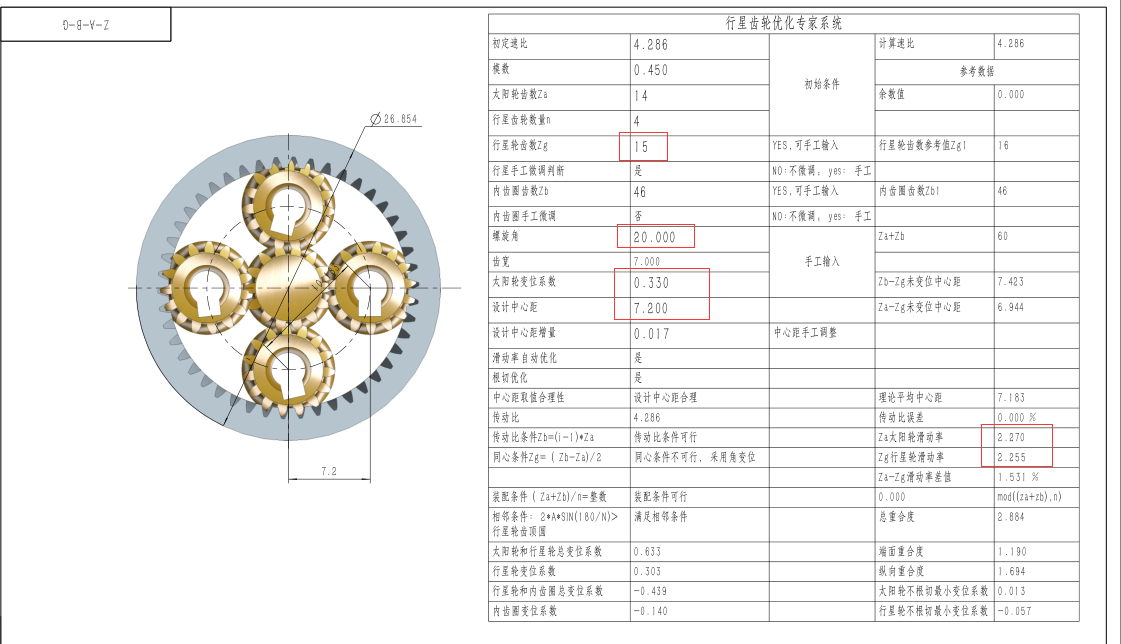

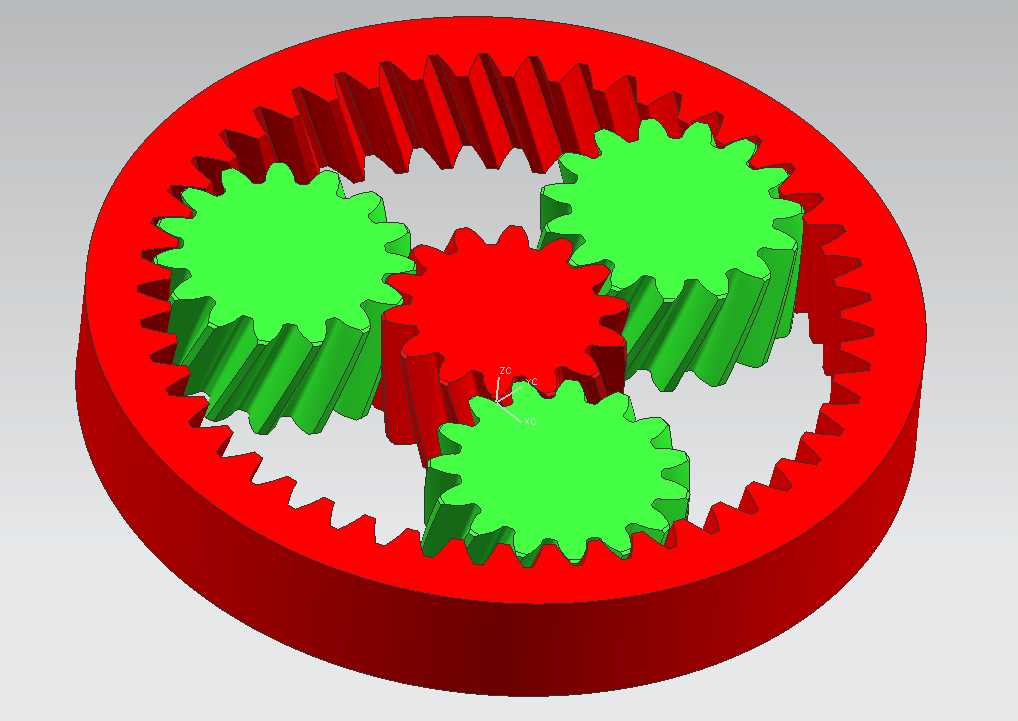

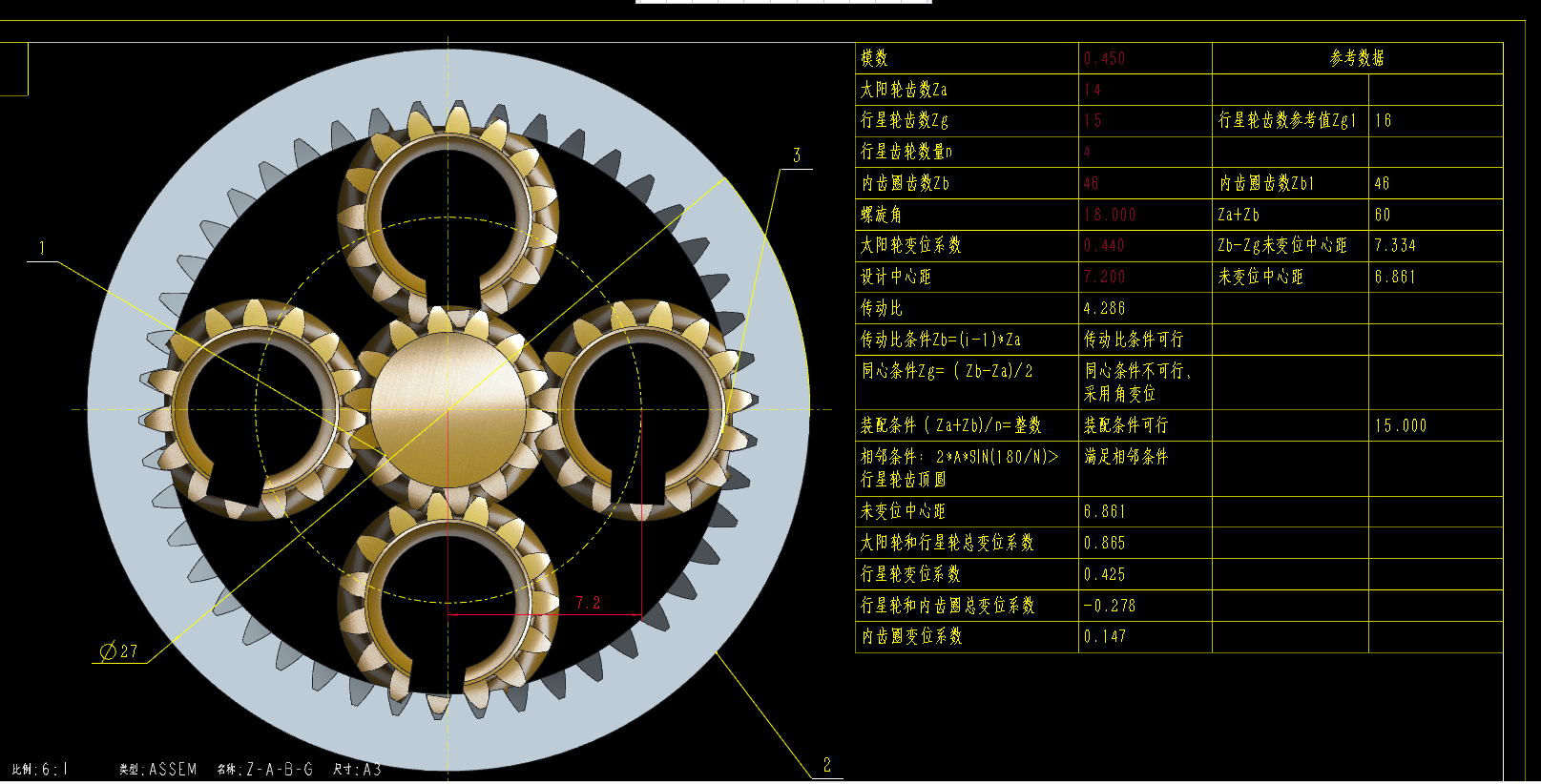

试算了一下，给个这套参数比原来的有优势。行星轮少了一个齿，但太阳轮及行星轮都进行了适当的变位，强度反而提高。


354310277 · 发表于 2015-9-23 20:06

hyfjy 发表于 2015-9-23 10:29

登录/注册后可看大图

试算了一下，给个这套参数比原来的有优势。行星轮少了一个齿，但太阳轮及行星轮都进行了适当的变位，强度反 ...

你这个也可以，我想那厂家这个产品都做了很多，他们肯定也想过最后这样做，但是我自己觉得这个模数加工刀具不常用，而且这个中心轮齿数少于17，加工会根切。

fuguangyi · 发表于 2016-1-29 10:16

354310277 发表于 2015-9-23 20:06
你这个也可以，我想那厂家这个产品都做了很多，他们肯定也想过最后这样做，但是我自己觉得这个模数加工刀 ...

小于17齿不一定就根切的，通过变位可以不根切的

fuguangyi · 发表于 2016-4-25 22:42

本帖最后由 fuguangyi 于 2016-4-25 23:16 编辑

行星轮齿数=15 螺旋角=20° 中心距=7.2比较好

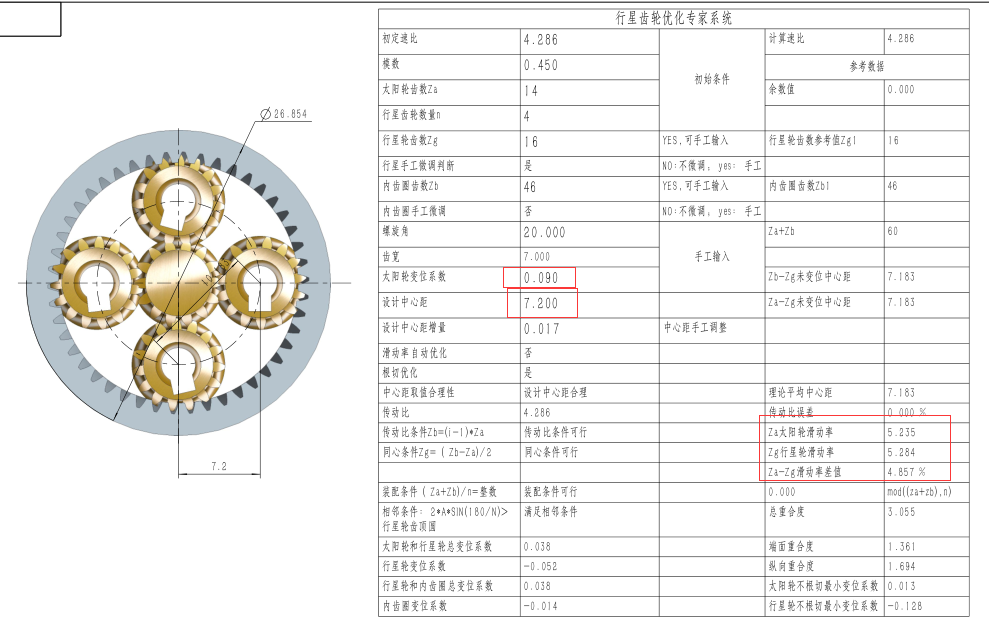

如果是行星轮齿数=16 螺旋角=20° 中心距=7.2，太阳轮和行星的滑动率太大了

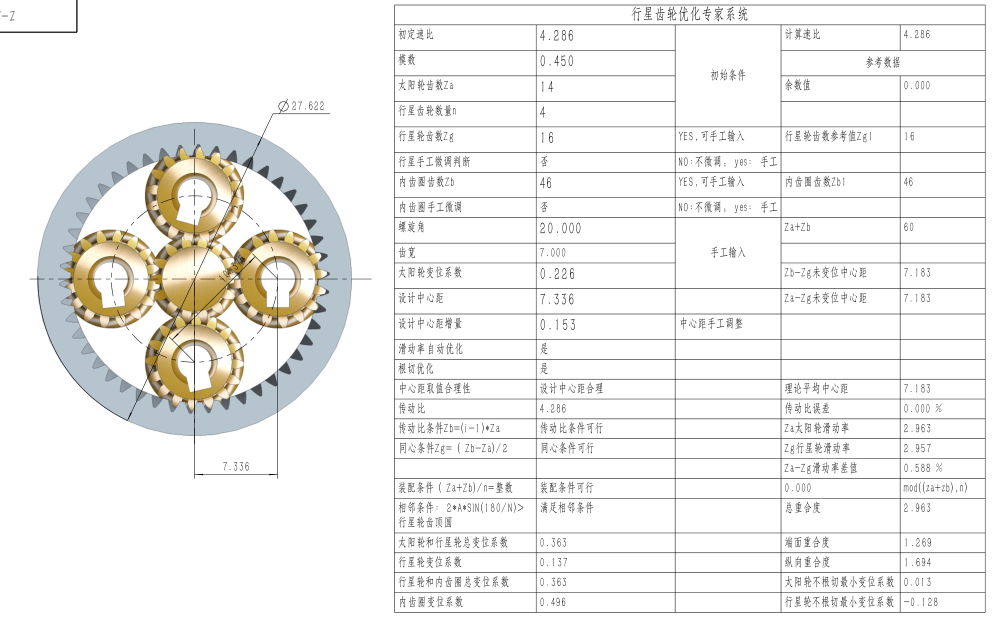

当然如果想将滑动率降到3一下，适当加大中心距也是可以的

samce520 · 发表于 2020-5-9 15:09

hyfjy 发表于 2015-9-23 10:29
试算了一下，给个这套参数比原来的有优势。行星轮少了一个齿，但太阳轮及行星轮都进行了适当的变位，强度反 ...

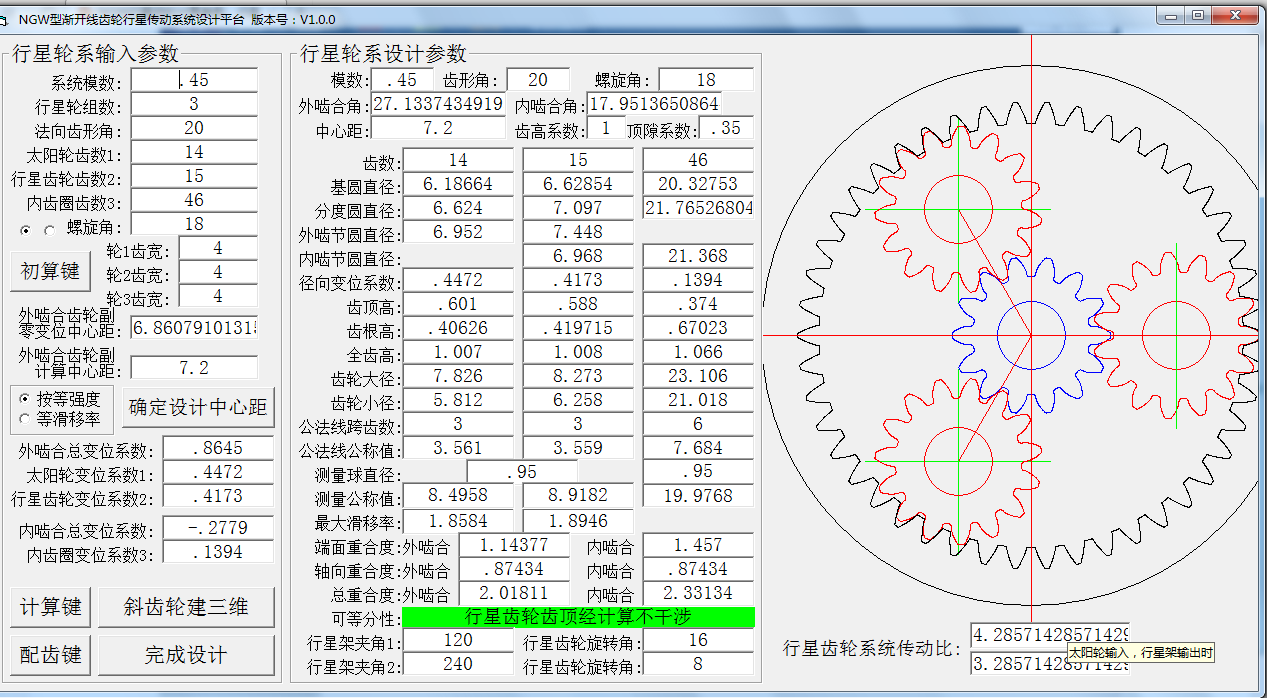

你的设计平台软件哪里有下载啊？
