等角螺旋伞齿轮的计算与仿真

wangguodong

看到论坛里有人讨论过等角螺旋伞齿轮，这几天闲来无事，试着做了一个。

齿数20
压力角22度
螺旋角35度

设计计算过程如下：
1.使用matlab编程计算得到等角螺旋伞齿轮的齿面数据
2.使用C语言计算刀路轨迹，并生成G代码
3.使用VT模拟CNC加工，得到加工后的模型
4.在VT中进行了简单的啮合，大端和小端均接触良好

下面是装配图

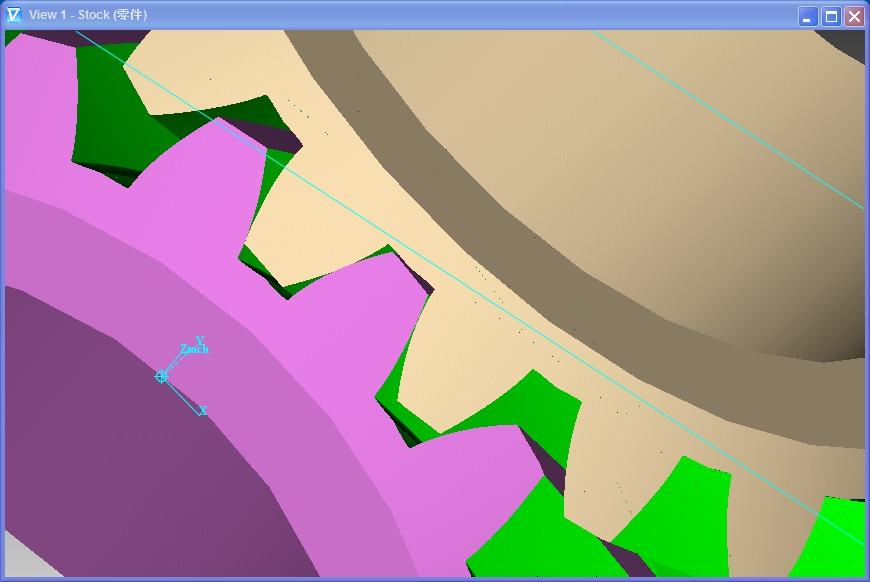

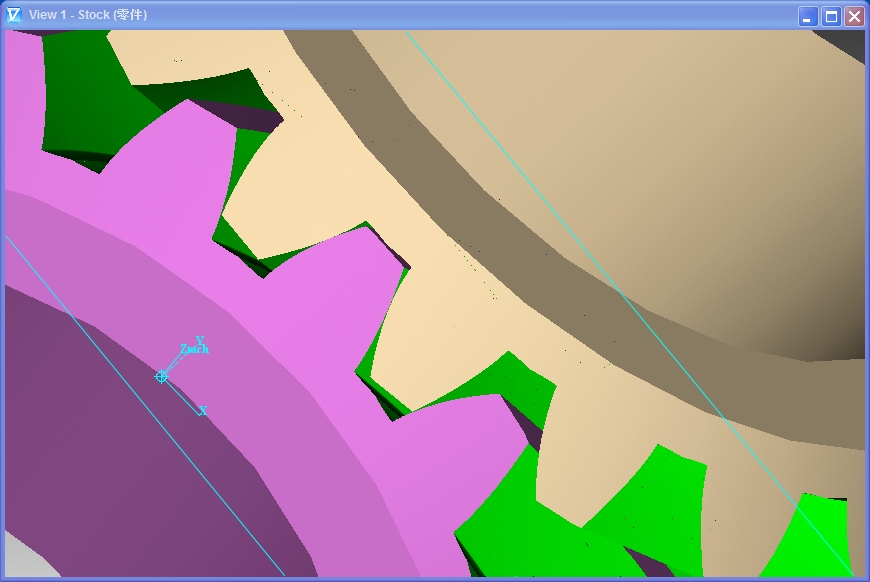

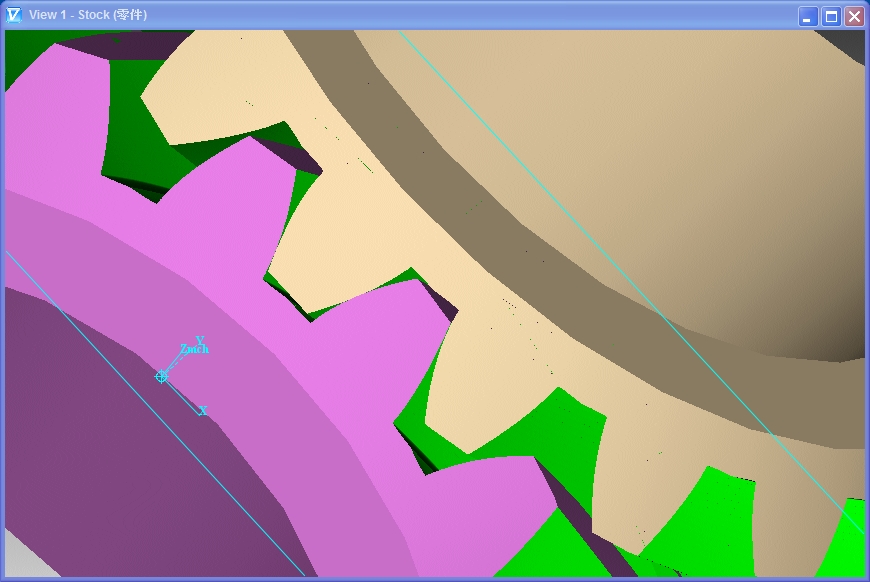

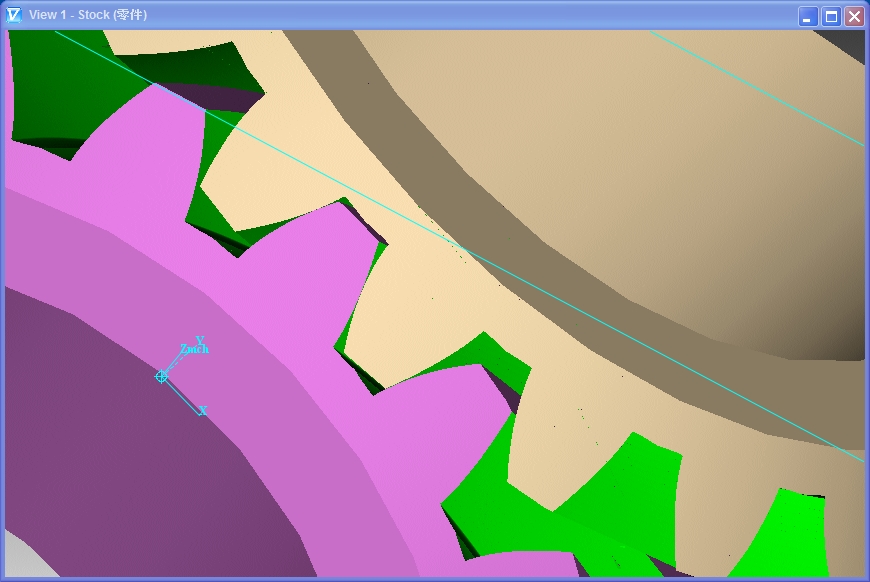

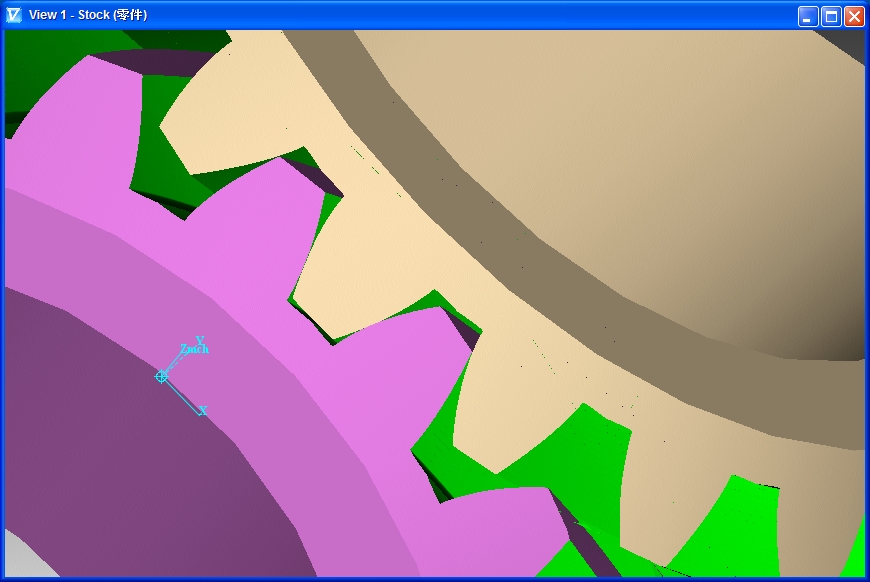

以下是啮合图

由于为了清楚的看到啮合线的接触情况，图中齿轮没有做修形，也没留侧隙，但是程序具备了侧隙和不错的齿廓和齿宽方向的修形功能。
齿底倒角和齿顶倒角也没有做，这是因为，齿廓修形后会同时完成齿底倒角，而修形后齿顶无须做倒角。
由于齿轮最终是为了加工，也为了省点时间，所以没有画出三维图形。
这种齿形和加工方式有没有用途，请各位帮忙分析一下，提提意见，谢谢！
