五轴弧齿锥齿轮的建模与收尾

hyfjy · 发表于 2015-9-9 08:28

您需要登录才可以下载或查看，没有账号？注册

x

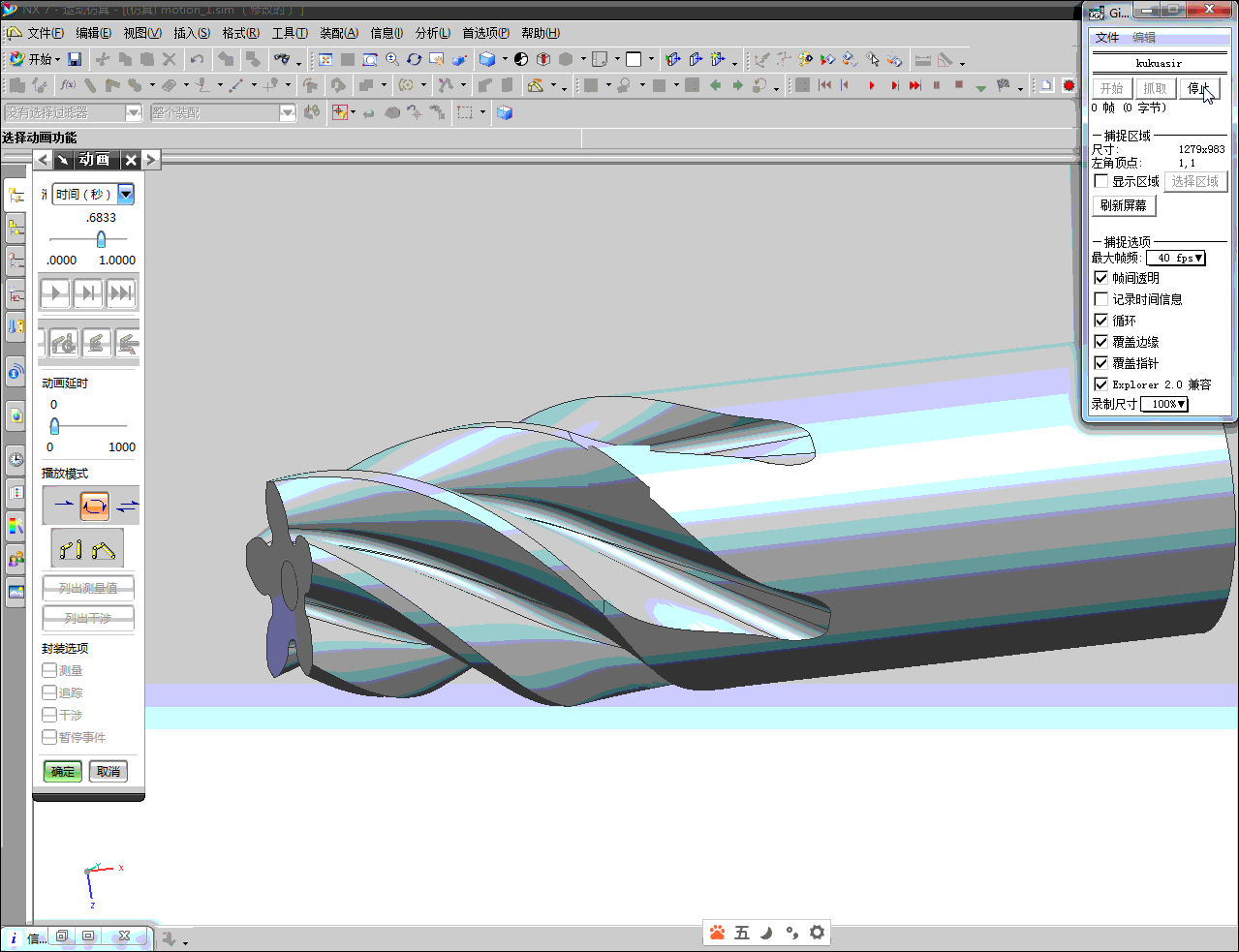

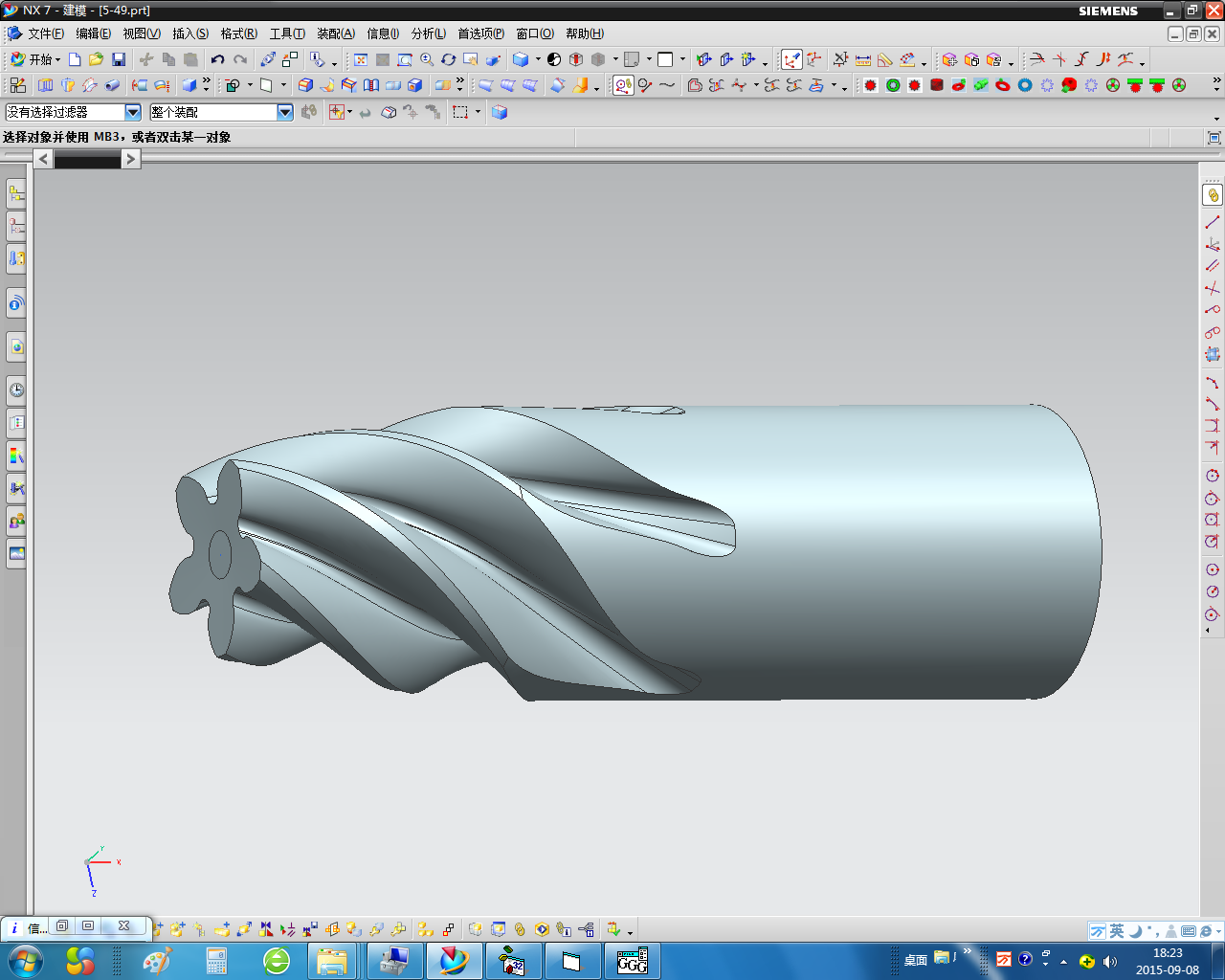

近期有朋友委托对五比49齿的弧齿锥齿轮进行建模，在做五齿时突然想到，许多实际的产品在切齿时，大端由于刀具的作用，会形成齿槽的收尾，近期在进行一对5:49齿弧齿锥齿轮传动时，对五齿的锥齿轮顺利进行了收尾。


模型压缩：

5.zip (1.29 MB, 下载次数: 88)

von_009 · 发表于 2015-9-9 15:11

挺好的，楼主有相关的计算方法吗？

HUANGSHENG2050 · 发表于 2015-9-10 04:29

大师你这个齿轮是在UG齿轮模块画的还是用全参数化公式来画的

HUANGSHENG2050 · 发表于 2015-9-10 04:30

大师你那个压缩包是什么啊|？

dingdong502 · 发表于 2016-1-26 17:48

这个3D是怎么做出来的求教楼主

hyfjy · 发表于 2016-10-17 16:03

小轮大端的齿槽延伸，是刀具在切削中自动形成的，其实这部分齿形是不参与啮合的，否则要重新计算小轮的大端模数，严格按空间啮合原理进行建模，故这部分的基本要求是沿已经计算好的大端进行切向延伸，在UG软件中，延伸的功能是经常用到的，基本是延边缘的切向延伸，这样就做出了类似刀具切削后留下的齿槽。

lkxd · 发表于 2016-10-18 06:55

本帖最后由 lkxd 于 2016-10-18 06:57 编辑

hyfjy 发表于 2016-10-17 16:03
小轮大端的齿槽延伸，是刀具在切削中自动形成的，其实这部分齿形是不参与啮合的，否则要重新计算小轮的大端 ...

费老师：这是准双曲线齿轮吗？这类齿轮的计算以及刀号选择方面的内容，哪本书阐述的比较好？麻烦指点一下，谢谢！

lkxd · 发表于 2016-10-18 07:01

我刚买了一本闻邦椿的第五版《机械设计手册》的齿轮传动分册，正在邮寄路上。
原先我有化工版的《机械设计手册》，里面好像没有这方面的内容。
还有哪些书，这方面讲解的比较好？请指点，谢谢！

hyfjy · 发表于 2016-10-18 07:56

lkxd 发表于 2016-10-18 06:55
费老师：这是准双曲线齿轮吗？这类齿轮的计算以及刀号选择方面的内容，哪本书阐述的比较好？麻烦指点一下 ...

这不是准双曲面齿轮，是普通的弧齿锥齿轮。

水中鱼儿 · 发表于 2016-10-18 08:19

高手，顶一个
