有生产玻璃升降器电机蜗杆、蜗轮的么？

风中散发 · 发表于 2015-8-17 11:42

您需要登录才可以下载或查看，没有账号？注册

x

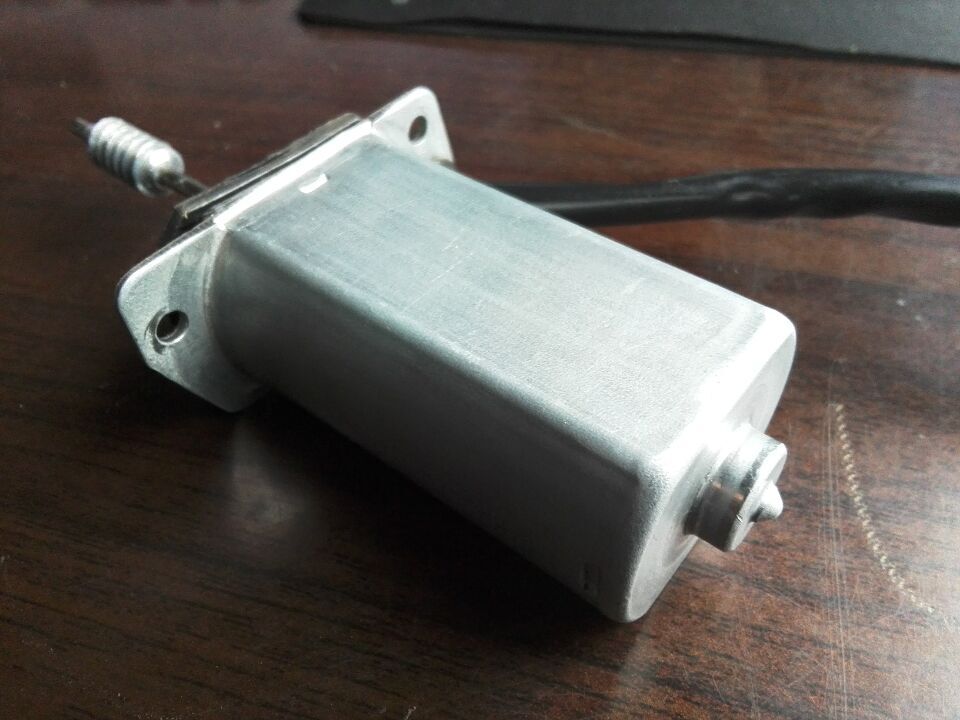

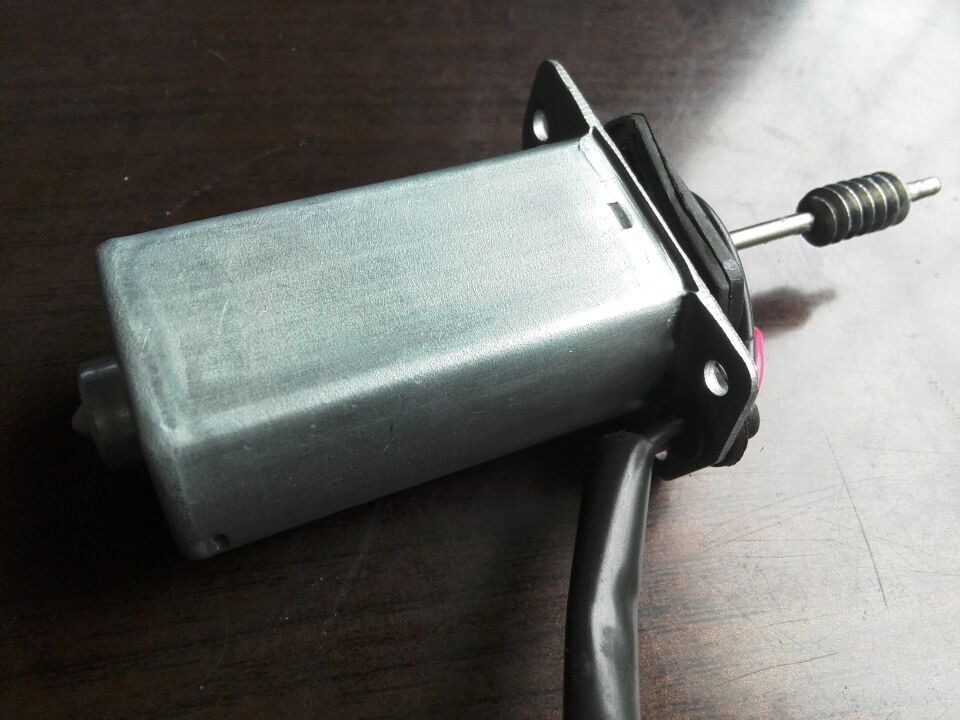

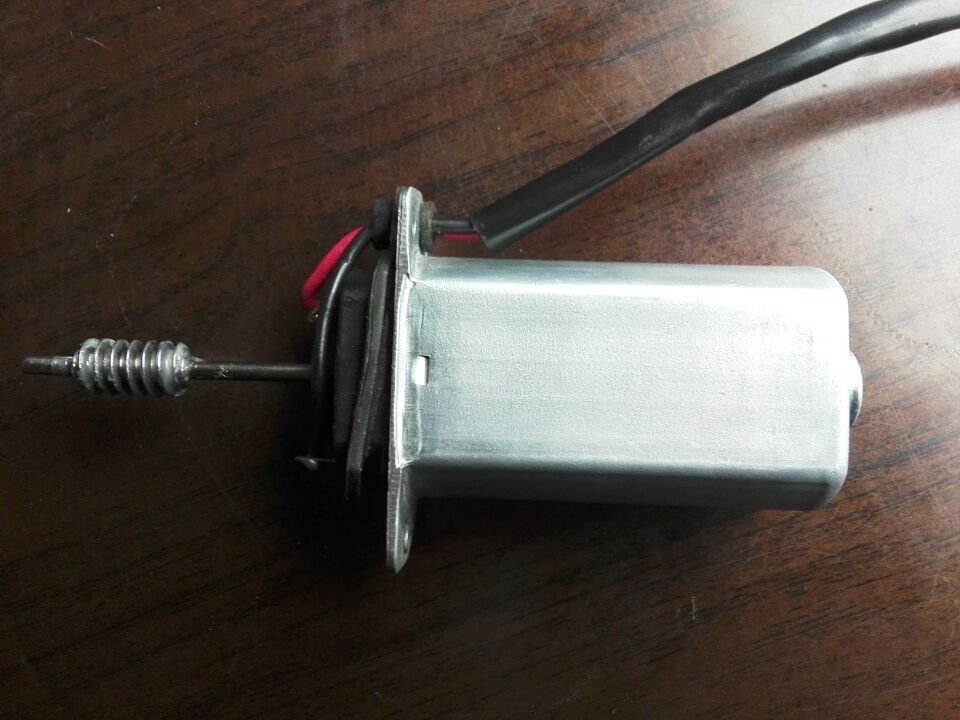

坛子里面有那个朋友是生产如下图所示的产品么？
原理是蜗轮蜗杆的，但参数好像不是，蜗轮齿形不是标准的蜗轮，像是斜齿，压力角也很小，有15°？
有朋友知道的么？给指点下，我这边需要加工配套的蜗轮和原来的电机配，材质是锡青铜的，但不知道参数，求专家指点。

czq210006 · 发表于 2015-9-16 09:35

这个到处都有呀

mrmrw · 发表于 2015-9-16 11:19

这个不是蜗轮蜗杆，是蜗杆斜齿轮副。
蜗杆是减瘦的，斜齿轮是加肥的。蜗杆采用旋风铣，塑料斜齿轮采用注塑成型的。

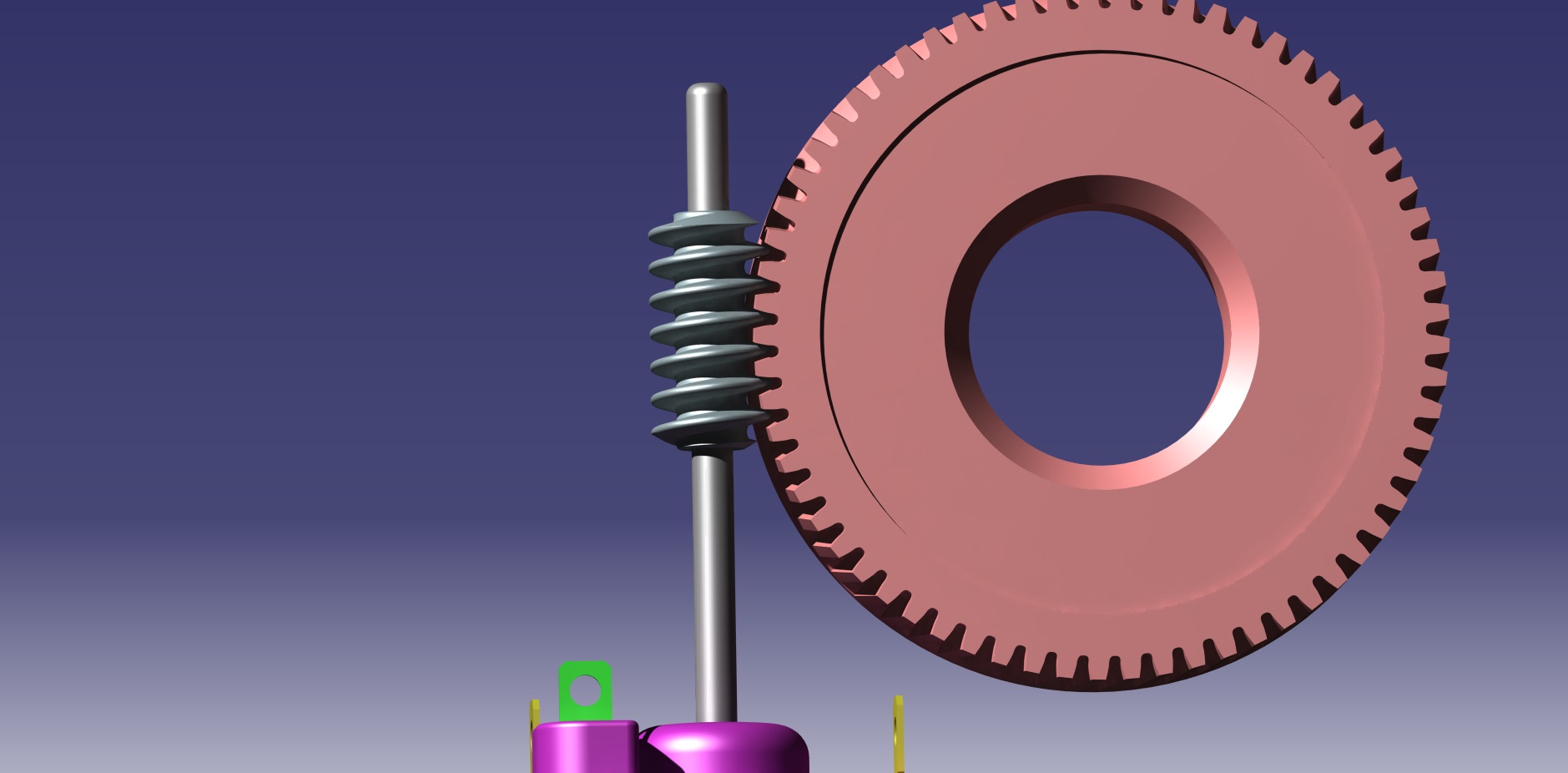

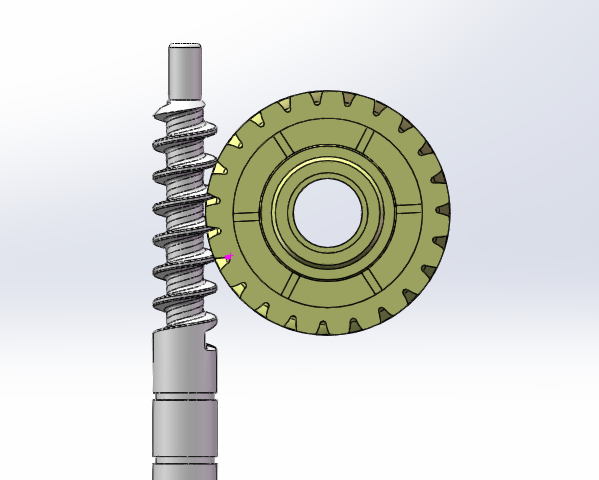

这东西设计的很多，如下图所示的：

jtdx2008 · 发表于 2015-9-18 10:10

三楼的意见正确，图片显示的蜗杆配斜齿轮，图片显示的蜗杆是易切削铁，塑料斜齿轮通常是POM或尼龙，在江浙一带很多。
准确的名称是交错轴斜齿轮与精密蜗杆设计，在KissSoft上有设计模块。

dongjingzhiji · 发表于 2015-10-3 08:04

我们专做这种蜗杆旋风铣设备，在江浙有不少客户。

设备资料：
http://www.monnier-zahner.cn/mz13/zh-hans/m667.html

zhoubo618 · 发表于 2015-10-7 13:12

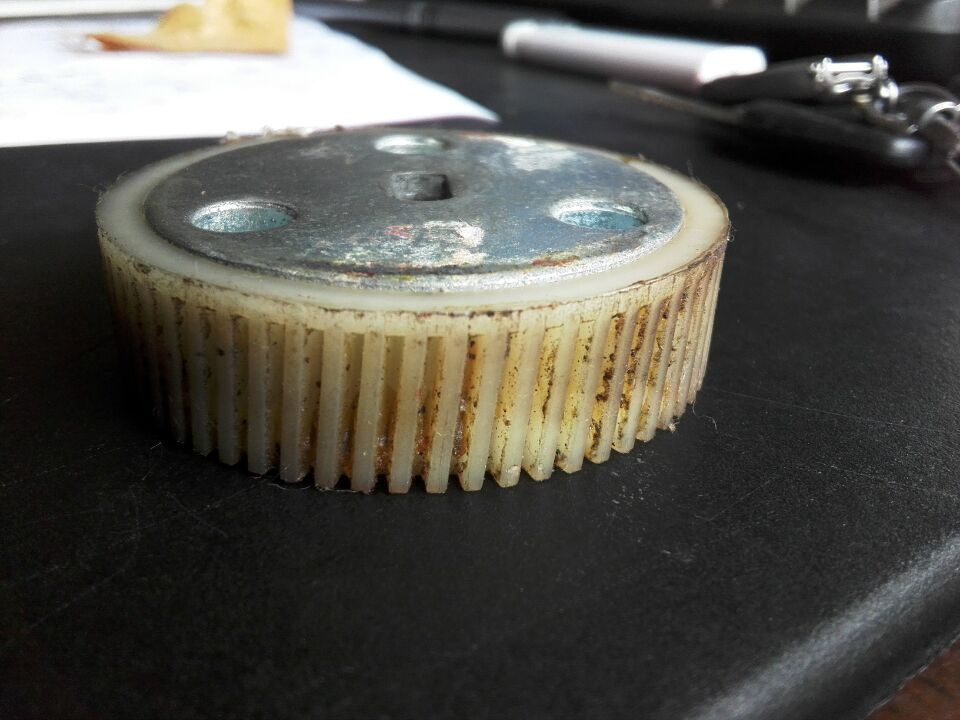

是这种吗？

zhoubo618 · 发表于 2015-10-7 13:14

D:\1.tif

zhoubo618 · 发表于 2015-10-7 13:15

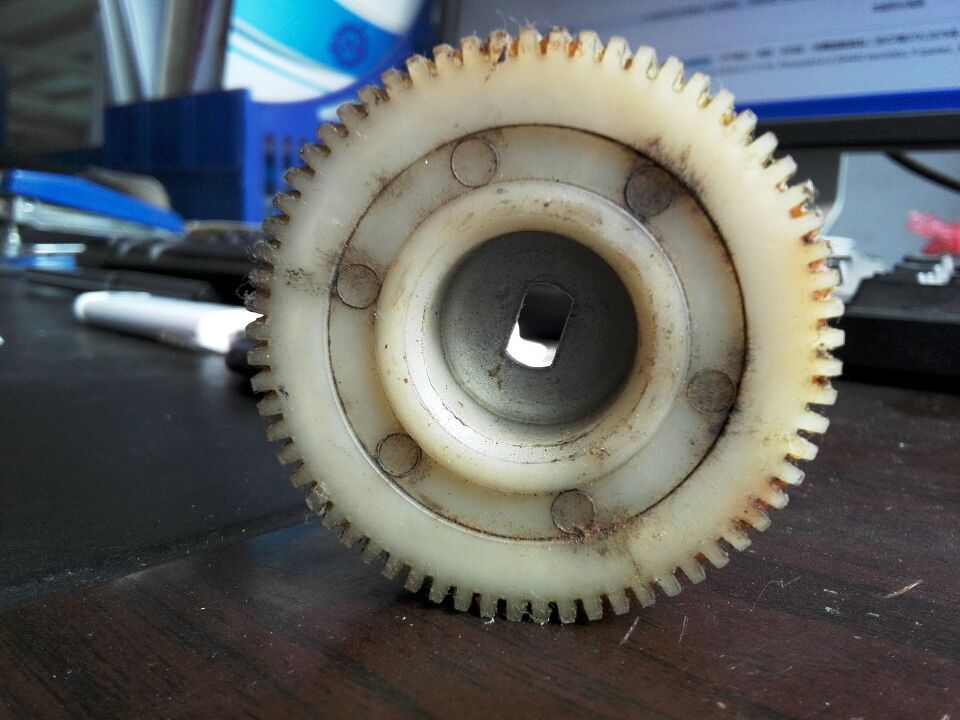

是这种吗？

mayawang · 发表于 2015-10-9 11:49

谁有蜗杆与斜齿轮的设计资料？中文的。
