少齿数齿轮组，懂的朋友看看。

101331 · 发表于 2015-7-31 17:05

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 101331 于 2015-7-31 17:23 编辑

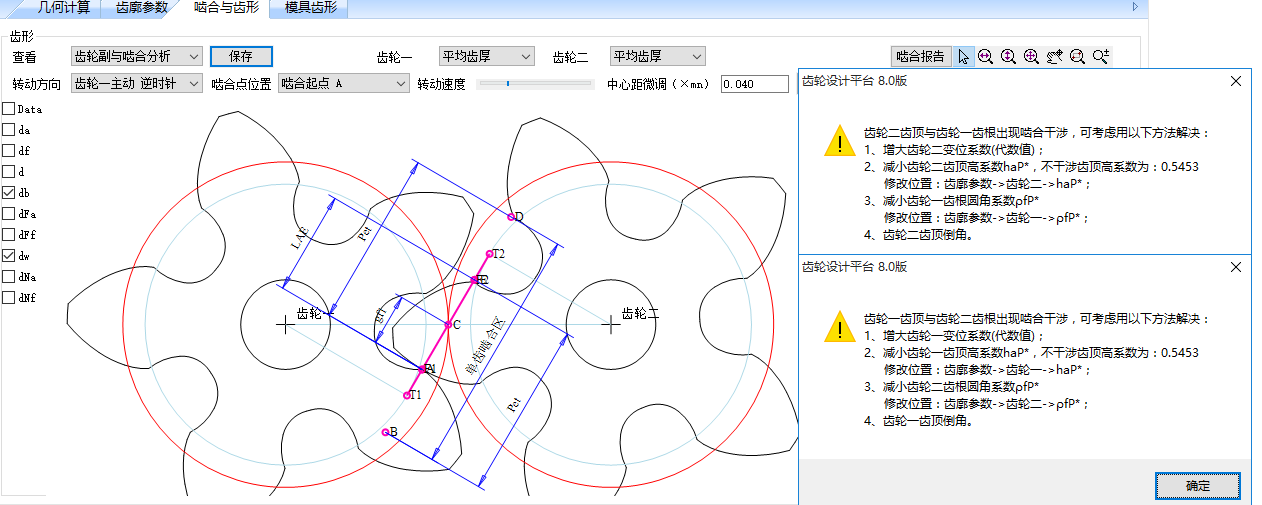

齿轮参数：m=10，Z=5，x=0.2485，B=50，h=1，c=0.25，外圆=73，精度全8级，渐开线20°；材料20CrMnTi，表面渗碳58-62HRC。传递扭矩20Nm，小齿轮转速3000r/min。
两个相同齿轮啮合。请问加工有没有问题？哪里可以做？

101331 · 发表于 2015-10-31 11:43

请@niuershiye 帮忙看看。谢谢！

ybg · 发表于 2015-10-31 16:06

齿轮根切，最好加大变位系数

ybg · 发表于 2015-10-31 16:21

验算一下你的两个齿轮，似乎重合度不够，无妨正常运行

niuershiye · 发表于 2015-10-31 17:25

要是没有螺旋角，基本不可以！ DIN 3993-1 明确 pinion （龆轮）最少10齿。
大量的电动工具都采用少齿数。


刀疤五 · 发表于 2015-10-31 20:00

niuershiye 发表于 2015-10-31 17:25

登录/注册后可看大图

要是没有螺旋角，基本不可以！ DIN 3993-1 明确 pinion （龆轮）最少10齿。
大量的电动工具都采用少 ...

我处做农机齿轮，有不少农机直齿轮，按实际参数计算，重合度小于1。
与厂家联系，厂家说，“就按图纸做，这样的齿轮装配十多年了，都没问题“

fuguangyi · 发表于 2015-11-1 22:19

这种两齿都是少齿的配合比较少，不过还是采用不根切设计比较好的
采用斜齿轮比较好的

zyh007zyh · 发表于 2015-11-2 09:42

刀疤五发表于 2015-10-31 20:00

登录/注册后可看大图

我处做农机齿轮，有不少农机直齿轮，按实际参数计算，重合度小于1。
与厂家联系，厂家说，“就按图纸做， ...

十多年无问题，我想是负载小，模数大，齿轮的强度远高于工作负荷，，，，最多是噪音大点吧？

hyfjy · 发表于 2015-11-4 15:12

本帖最后由 hyfjy 于 2015-11-4 15:24 编辑

刀疤五发表于 2015-10-31 20:00

登录/注册后可看大图

我处做农机齿轮，有不少农机直齿轮，按实际参数计算，重合度小于1。
与厂家联系，厂家说，“就按图纸做， ...

这就叫遇到“牛X人"了，只要齿轮能转就行，打齿什么的，不耐用什么的，都好说，只要当时不坏就行.

我在盐城遇到的牛X人8mm模数的直齿轮一刀滚齿结束，我下了个结论，全是废品，老板笑笑，”反正我能卖出去，人家也要，人家可没提质量的事。“
顿时无语。

101331 · 发表于 2015-11-6 10:13

谢谢大家回复，我的心太乱。我要静静。
