螺旋锥齿轮三维图

学习进步 · 发表于 2015-7-25 11:25

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

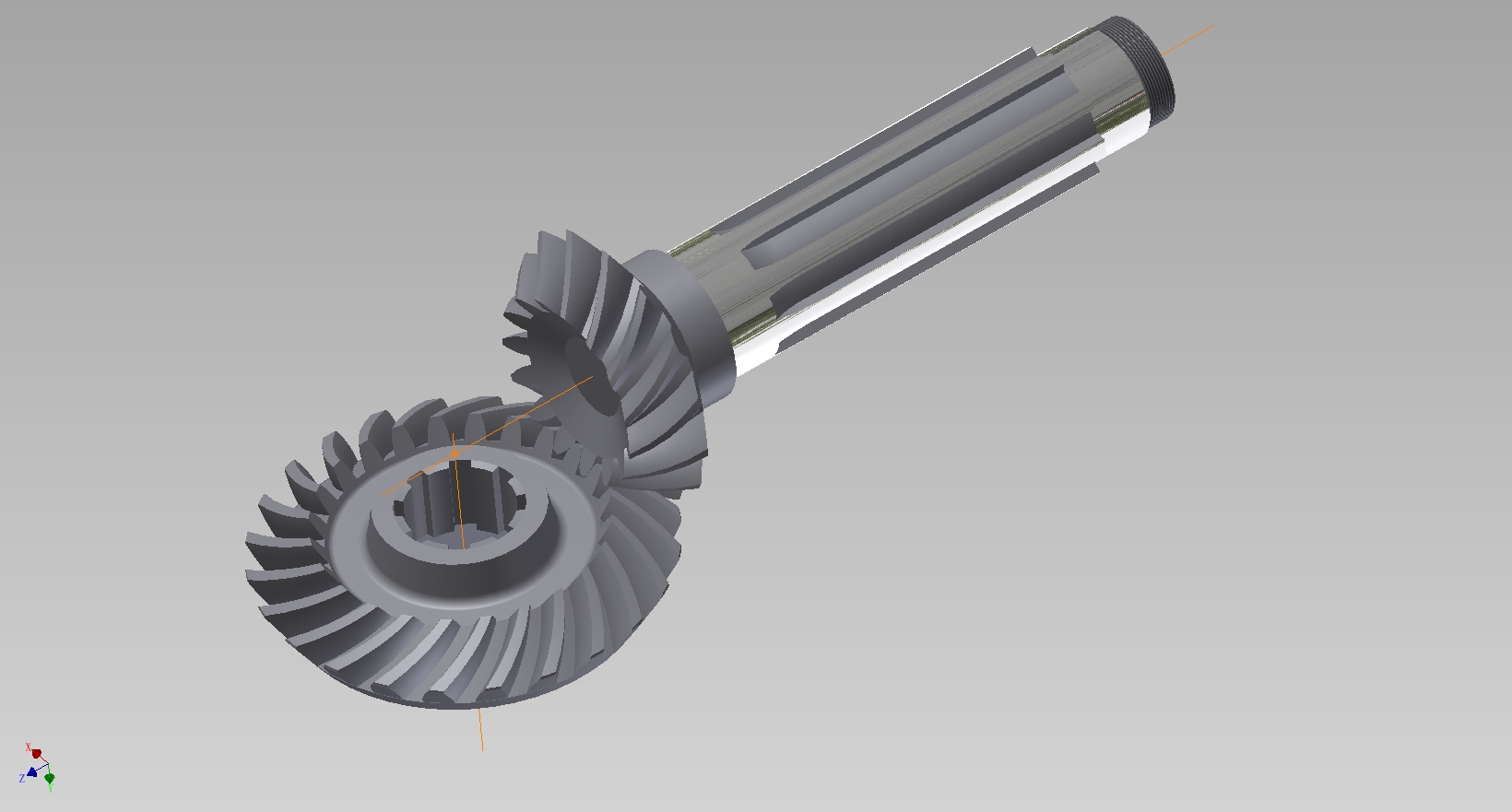

测绘了一对螺旋锥齿轮，创建了三维图。

hyfjy · 发表于 2015-7-25 14:35

先赞一下，楼主能否再鼓点勇气把模型放上来才好，貌似压力角有点问题，齿形太直了，这样的抗弯强度很成问题的。
目前对设计者的要求除了给出测绘的参数外，常还要求给出三维模型，三维模型的设计有二种，一种是示意图，给出个样子而已，加工是以机械切削为主的，只要求准确的基本参数，三维模型准不准都没什么关系，另一种是根据测绘的数据做成精确的模型，可以用来进行有限元分析，也可以直接用多轴雕机加工出来以验证传动副的各种基本性能，还可以用模型来做成电极或者直接雕出精锻模腔，直接把产品锻出齿形后加工成成品。故所谓三维模型，就得区别是何种类型的。

学习进步 · 发表于 2015-7-25 15:44

弧齿锥齿轮Z15.zip (813.29 KB, 下载次数: 39)

弧齿锥齿轮Z24.zip (1.05 MB, 下载次数: 5)

谢谢版主的指点！
压力角20o ，螺旋角35o 。齿形是用设计加速器创建的。有不当之处，还请版主多多指教！

我把原图放上来了，请版主在百忙之中予以指教！

学习进步 · 发表于 2015-7-30 11:38

hyfjy 发表于 2015-7-25 14:35

登录/注册后可看大图

先赞一下，楼主能否再鼓点勇气把模型放上来才好，貌似压力角有点问题，齿形太直了，这样的抗弯强度很成问题 ...

版主，已把原图发上来了

弧齿锥齿轮Z15.zip (813.29 KB, 下载次数: 8)

弧齿锥齿轮Z24.part1.rar (600 KB, 下载次数: 4)

弧齿锥齿轮Z24.part2.rar (472.59 KB, 下载次数: 5)

gchlin · 发表于 2018-6-7 14:50

感谢分享！

vinxo · 发表于 2018-8-2 09:32

请问楼主使用什么软件生成的三维模型啊

wang_shuo · 发表于 2018-8-7 15:41

hyfjy 发表于 2015-7-25 14:35
先赞一下，楼主能否再鼓点勇气把模型放上来才好，貌似压力角有点问题，齿形太直了，这样的抗弯强度很成问题 ...

费老的软件放出来玩玩

wang_shuo · 发表于 2018-8-7 15:44

学习进步发表于 2015-7-30 07:36
版主，我已把原图发上来好几天了，这里看不到啊

你用什么软件建模的？我就知道你的图是否可以使用了

自由的思想 · 发表于 2018-8-7 17:20

UG画的吗，有PROE就好了

hyfjy · 发表于 2018-8-14 14:43

楼主发的“模型”是那款软件使用的，解压后为“.ipt"格式，UG是无法打开的，通用的格式请转为”.X_T",或者是“.stp",".igs"，这三种通用格式的任何一种都是可以的。朋友中有能打开的吗？
