加工方法讨论

yangbing · 发表于 2015-7-23 15:34

您需要登录才可以下载或查看，没有账号？注册

x

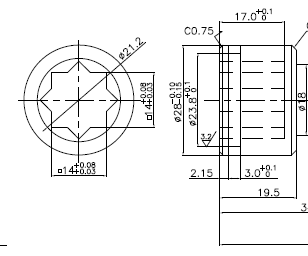

各专家看看此零件左端内八角怎么加工,要求大批量高精度高效率低成本

zhongtao · 发表于 2015-7-27 11:37

采用拉削吧

gdd · 发表于 2015-7-30 17:12

开模

hyfjy · 发表于 2015-7-30 17:43

根据材质决定加工方法，塑料件的可以开模进行注塑加工，成本较低，钢铁的，设计拉刀进行加工。大批量生产成本也比较低。如果粉未冶金件也可以承载的话，就做粉未冶金件的了，压的材料密度稍高些，能达到超过7，强度也不错的。

鑫盛齿轮公司 · 发表于 2015-7-31 08:16

直接锻出内八角（留0.3-0.5拉刀加工余量），再车床加工、拉内八角

zml0929 · 发表于 2015-7-31 10:04

条件不够，不好说

fanes · 发表于 2015-7-31 16:11

拉刀加工能达到这样的精度。批量大可考虑自动工装。

xxjjqq414 · 发表于 2015-7-31 16:19

塑料件的可以开模进行注塑加工

没有接触过塑料件的齿轮，精度可以直接达到图中要求吗

yangbing · 发表于 2015-8-2 21:13

材料45,因是盲孔所以不能拉,不知冲压能不能达到精度,公差0.05

吉布提 · 发表于 2015-8-3 10:38

这是一个典型的不合理设计。每一种工艺方法有其所能达到的精度概率区间，此零件的工艺方法不外乎插、模压、电极等等，都是较低精度的加工方法，批量生产达不到图纸精度（在概率曲线内）。
在设计上可以把此零件分成二件，先加工成通孔，再加上闷头，情况就不一样了。
