求个面齿轮3D模型

zhanglianbin · 发表于 2015-7-17 17:56

您需要登录才可以下载或查看，没有账号？注册

x

要求：0.3模数，20°压力角,外径6.7，齿厚1.00的滚插成型的面齿轮建模模型！

谢谢啦，面齿轮不会建标准的模型啊

hyfjy · 发表于 2015-7-17 18:14

面齿轮不是通用件，一种面齿轮除了模数，压力角之外，主要是相配小轮的基本参数，也就是模数，齿数，压力角，变位系数。一种面齿轮无法与不同齿数的小轮啮合。

zhanglianbin · 发表于 2015-7-17 18:20

hyfjy 发表于 2015-7-17 18:14

登录/注册后可看大图

面齿轮不是通用件，一种面齿轮除了模数，压力角之外，主要是相配小轮的基本参数，也就是模数，齿数，压力角 ...

面齿轮模数0.3，齿数20，压力角20°
相配合直齿轮参数：模数0.3，齿数8，压力角20°，变位系数0

太急了忘记发配合参数和齿数了

hyfjy · 发表于 2015-7-17 18:28

8个齿的小轮，且变位系数为零，这是一种不好的设计，小轮的齿很快就会断掉的。
面齿轮副不适应小轮齿数较少，传动比较小的场合，这类传动比为2.5的，用于传递小功率，用直齿锥齿轮较规范。
以上均为个人看法。

zhanglianbin · 发表于 2015-7-17 18:45

hyfjy 发表于 2015-7-17 18:28

登录/注册后可看大图

8个齿的小轮，且变位系数为零，这是一种不好的设计，小轮的齿很快就会断掉的。
面齿轮副不适应小轮齿数较少 ...

医疗设备里面用的，强度要求不高，这个也是参考原形来做的，就是端面齿轮不会建模

hyfjy · 发表于 2015-7-17 21:57

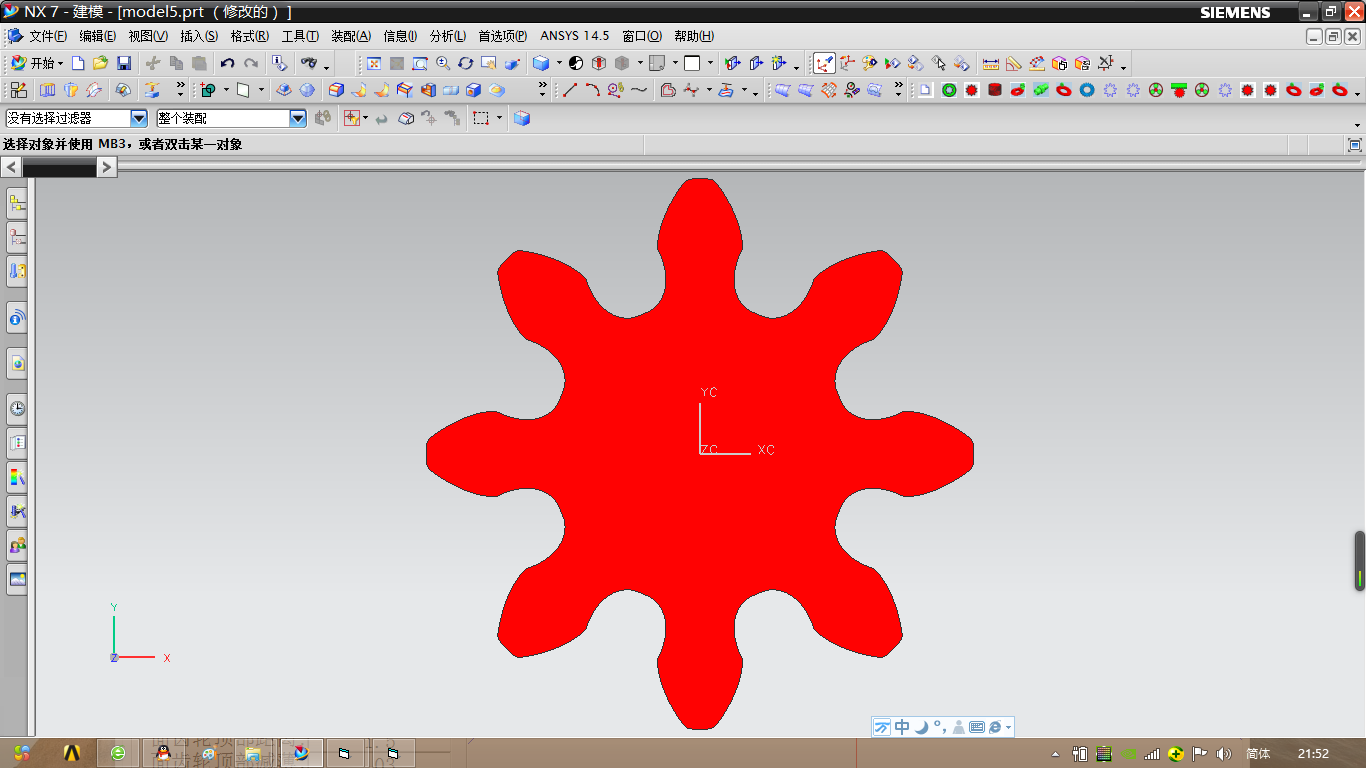

8个齿零变位的，是这样的齿轮：

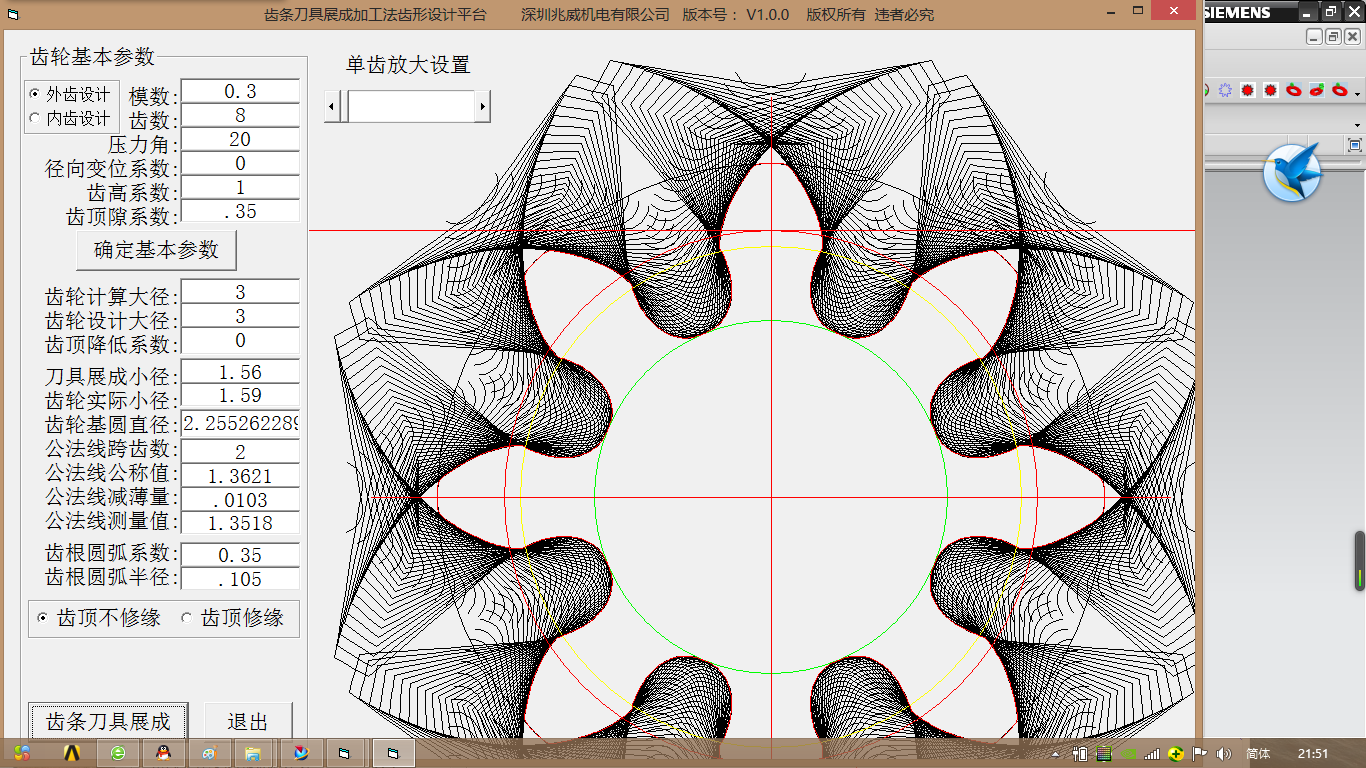

增加了径向变位系数后才能进行设计。

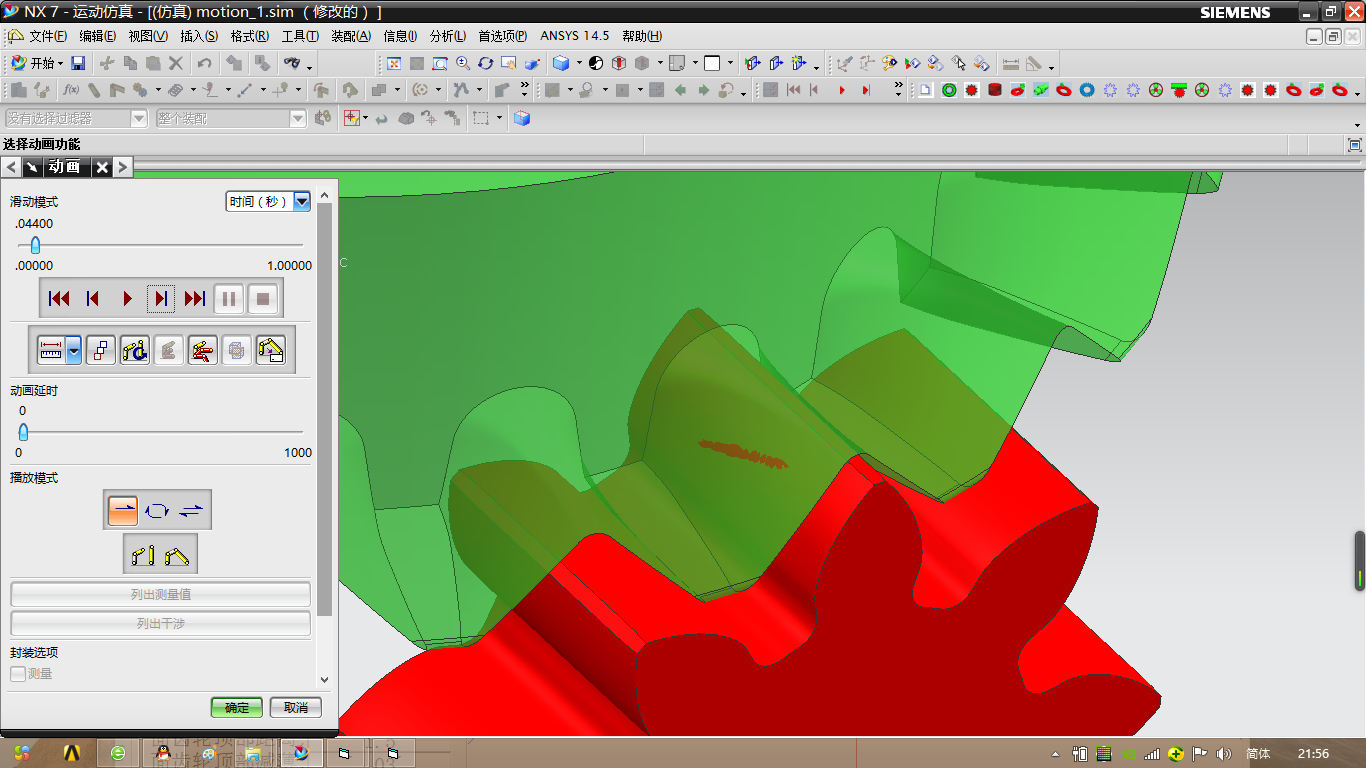

小齿轮齿数太少，传动比也太小，故单齿啮合时是这样的:

zhanglianbin · 发表于 2015-7-17 22:13

hyfjy 发表于 2015-7-17 21:57

登录/注册后可看大图

8个齿零变位的，是这样的齿轮：

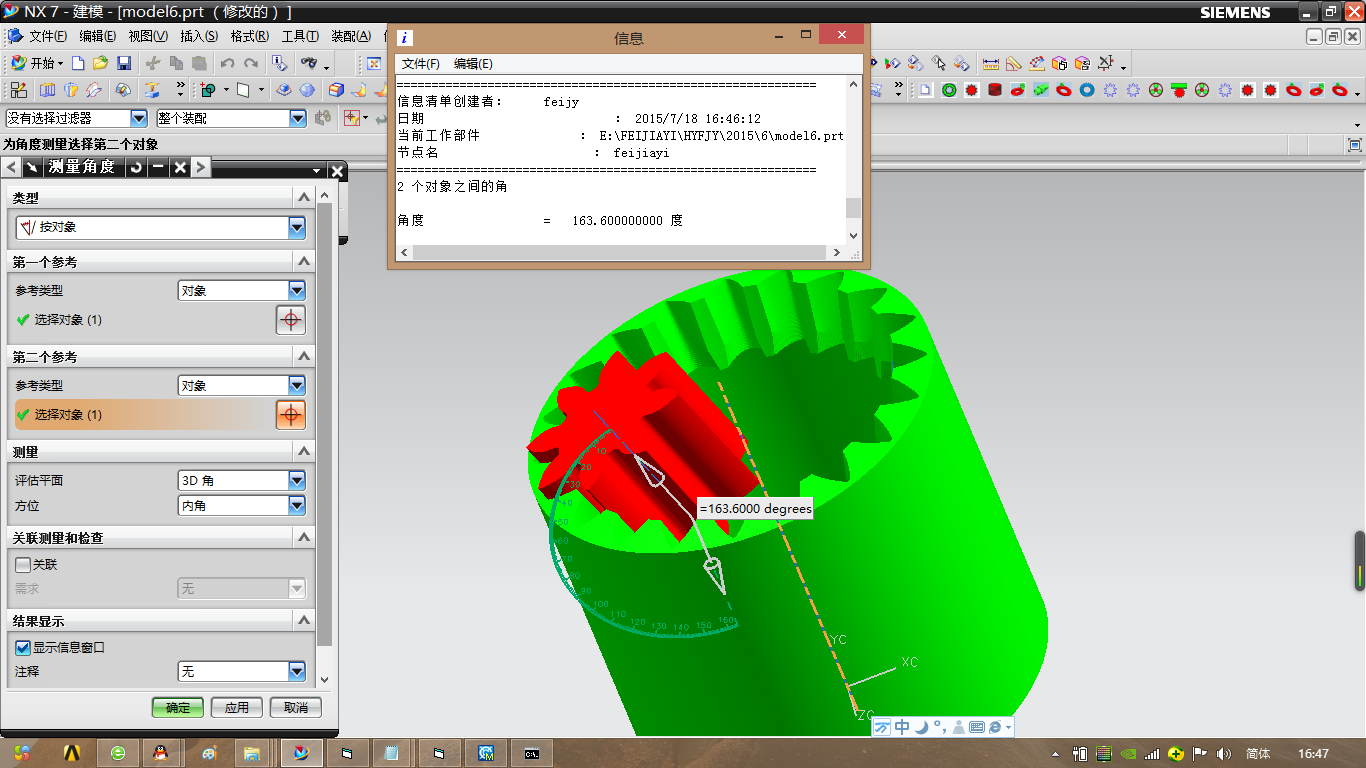

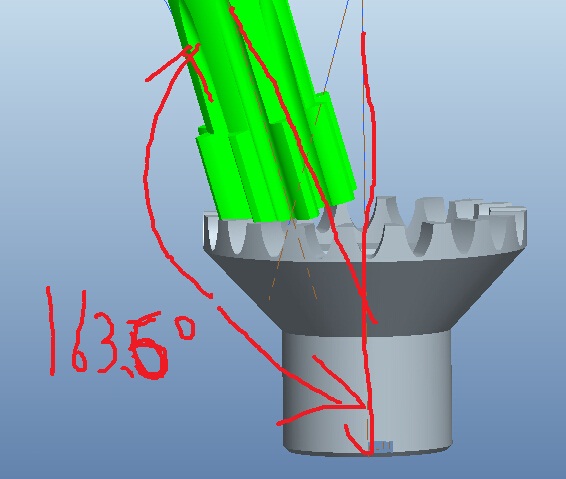

file:///C:/Users/Administrator/Desktop/QQ%E6%88%AA%E5%9B%BE20150717220938.jpg但是要求是163.5°角啮合

zhanglianbin · 发表于 2015-7-17 23:21

hyfjy 发表于 2015-7-17 21:57

登录/注册后可看大图

8个齿零变位的，是这样的齿轮：

版主费老师能提供下此款的STP模型吗

hyfjy · 发表于 2015-7-18 16:44
