圆柱直齿轮设计求助！

hzg6623 · 发表于 2015-7-12 09:01

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

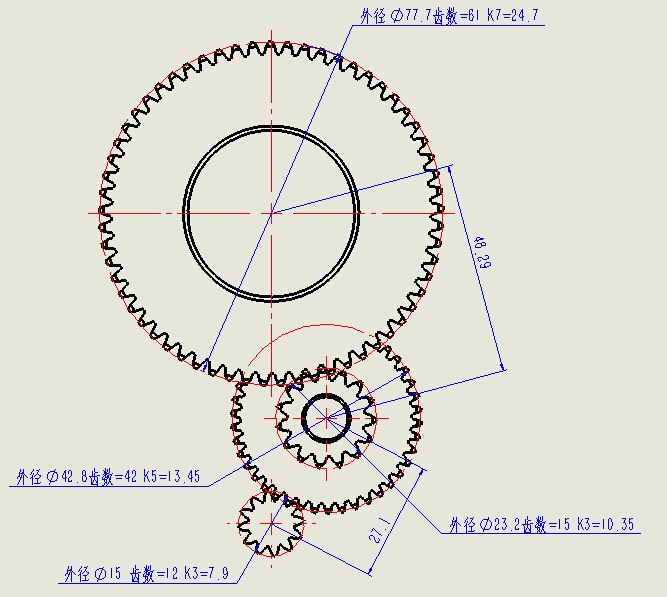

请兄弟们帮忙算一下，感谢兄弟！ QQ截图20150712085016.jpg

minzi · 发表于 2015-7-12 10:39

渐开线圆柱齿轮几何计算报告书
序号项目代号小齿轮大齿轮
1 模数 mn    1.0000    1.0000
2 齿数 z    12.0000    42.0000
3 螺旋角 β    0.0000    0.0000
4 压力角 α    20.0000    20.0000
5 齿顶高系数 ha*    1.0000    1.0000
6 齿根高系数 hf*    1.0000    1.0000
7 径向间隙系数 c*    0.2500    0.2500
8 变位系数 x    0.6200    -0.5186
9 分度圆直径 d    12.0000    42.0000
10 基圆直径 db    11.2763    39.4671
11 齿顶圆直径 da    15.2372    42.9600
12 齿根圆直径 df    10.7400    38.4628
13 周节 pb    3.1416    3.1416
14 基节 pbn    2.9521    2.9521
15 中心距 a    27.1000    27.1000
16 齿顶高变动量 y    0.1000    0.1000
17 啮合角 α′    20.5730    20.5730
18 齿顶高变动系数 △y    0.0014    0.0014
19 端面重合度 εα    1.3837    1.3837
20 轴向重合度 εβ    0.0000    0.0000
21 滑动率 η    1.3330    3.0767
22 当量齿数 zv    12.0000    42.0000
23 公法线长度 wk    7.9725    10.5659
24 跨齿数 k    3.0000    4.0000
25 跨棒距 M    15.0662    43.2192
26 量棒直径 dp    1.6800    1.6800
-----Sunday, 07, 12, 2015 Calculated(Byw)!-----

minzi · 发表于 2015-7-12 10:46

渐开线圆柱齿轮几何计算报告书
序号项目代号小齿轮大齿轮
1 模数 mn    1.2500    1.2500
2 齿数 z    15.0000    61.0000
3 螺旋角 β    0.0000    0.0000
4 压力角 α    20.0000    20.0000
5 齿顶高系数 ha*    1.0000    1.0000
6 齿根高系数 hf*    1.0000    1.0000
7 径向间隙系数 c*    0.2500    0.2500
8 变位系数 x    1.0200    -0.3504
9 分度圆直径 d    18.7500    76.2500
10 基圆直径 db    17.6192    71.6516
11 齿顶圆直径 da    23.7061    77.7800
12 齿根圆直径 df    18.1750    72.2489
13 周节 pb    3.9270    3.9270
14 基节 pbn    3.6902    3.6902
15 中心距 a    48.2900    48.2900
16 齿顶高变动量 y    0.6320    0.6320
17 啮合角 α′    22.4340    22.4340
18 齿顶高变动系数 △y    0.0376    0.0376
19 端面重合度 εα    1.2554    1.2554
20 轴向重合度 εβ    0.0000    0.0000
21 滑动率 η    0.1284    2.0718
22 当量齿数 zv    15.0000    61.0000
23 公法线长度 wk    10.3602    24.7543
24 跨齿数 k    3.0000    7.0000
25 跨棒距 M    23.1663    78.1931
26 量棒直径 dp    2.1000    2.1000
-----Sunday, 07, 12, 2015 Calculated(Byw)!-----

以上是按照你提供测绘的数据计算的结果，仅供参考。

qiuzhishihui · 发表于 2015-7-12 13:05

你这是塑料齿轮吧

hzg6623 · 发表于 2015-7-13 07:58

minzi 发表于 2015-7-12 10:46

登录/注册后可看大图

渐开线圆柱齿轮几何计算报告书
序号项目代号小齿轮大齿轮
1 模数 mn 1.2500 1.2500
...

谢谢，1MM的变位太大吧

hzg6623 · 发表于 2015-7-13 07:59

qiuzhishihui 发表于 2015-7-12 13:05

登录/注册后可看大图

你这是塑料齿轮吧

不是塑料齿轮，而是金属齿轮

284618282 · 发表于 2015-7-13 11:27

hzg6623 发表于 2015-7-13 07:59

登录/注册后可看大图

不是塑料齿轮，而是金属齿轮

你这个计算很简单，留下联系方式，

1556372995 · 发表于 2015-7-13 13:05

hzg6623 发表于 2015-7-13 07:58

登录/注册后可看大图

谢谢，1MM的变位太大吧

齿数12，直齿，变位大点避免根切

zml0929 · 发表于 2015-7-13 14:08

公法线、中心距都定了，变位系数自然就已经定了

fuguangyi · 发表于 2015-7-16 10:46

本帖最后由 fuguangyi 于 2015-7-16 10:53 编辑

按滑动率相等原则分配：
一级
A1=27.1
m1=1

z1=12
x1=+0.4754
k1=3
wkn1=9.912
da1=14.948

z2=42
x2=-0.37402
k2=6
wkn2=21.04
da2=43.249

二级
A2=48.29
m2=1.25

z3=15
x3=+0.49622
k3=2
wkn3=4.921
da3=22.397

z4=42
x4=+0.17333
k4=4
wkn4=10.66
da4=77.721
