螺旋锥齿轮被动轮小端凸面干涉是什么原因

wenchengzhen110 · 发表于 2015-7-9 14:08

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

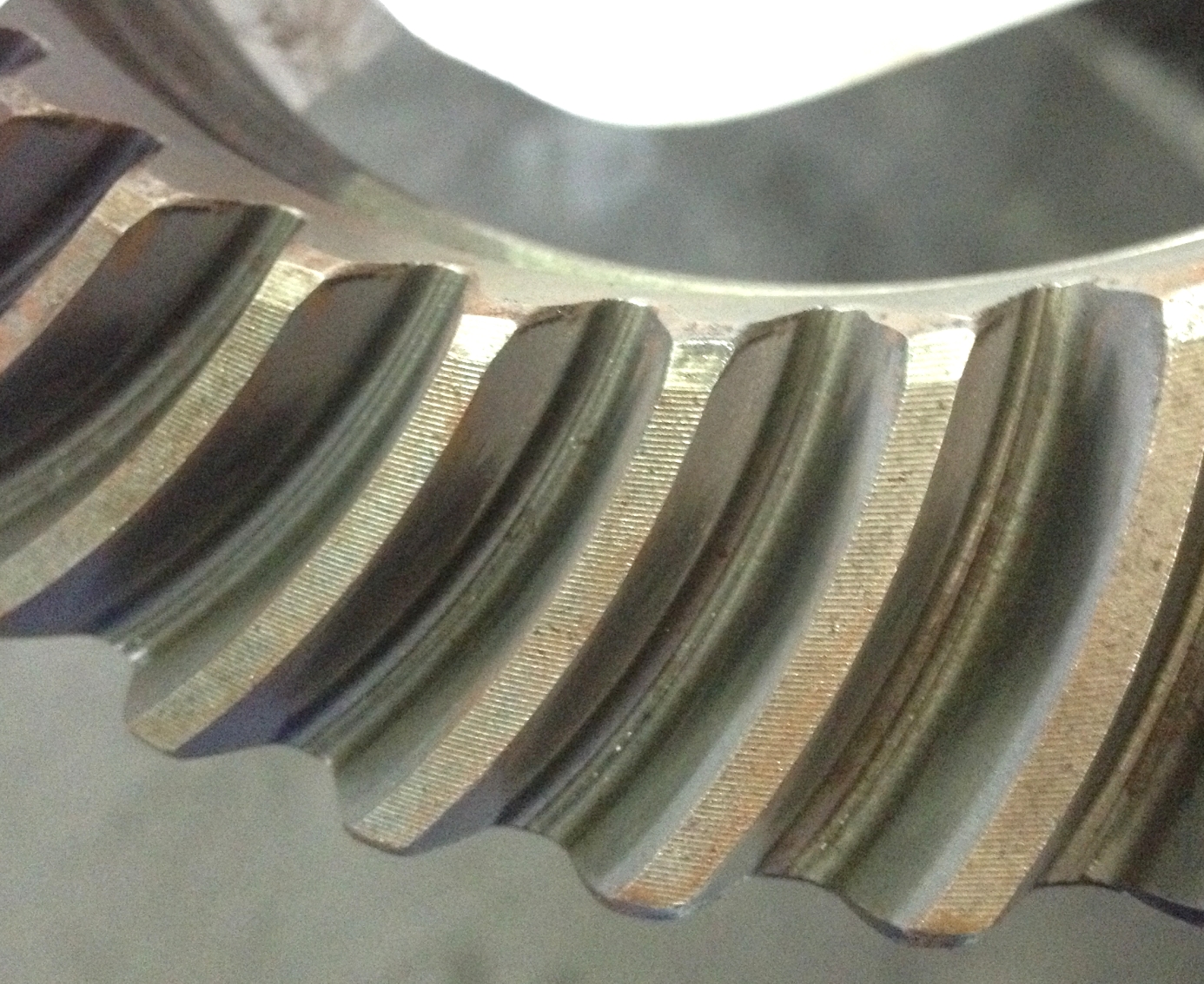

请问各位专家，螺旋伞齿轮在滚动检查时，被动轮的的小端凸面有黑线，主动轮小端齿面上有一条线，请问这是什么原因造成的。

齿轮幼虫 · 发表于 2015-7-11 08:18

研齿前不干涉？

lionlion · 发表于 2015-7-11 15:14

pinion, concave side = you had to increase the stroke of the cradle, the cutter has started cutting before the base was still
小齒輪，凹側=你不得不增加搖籃的行程，刀具已經開始切割前的基礎仍然

hyfjy · 发表于 2015-7-11 16:29

极有可能是小轮展角不够，在滚切小轮工作面时，加大小端的展角，或许可以解决这个问题。这个问题其实在配切时就应该被发现的，到了成品才发现？

656493673 · 发表于 2015-7-13 11:01

有可能是小端研齿研的太重了，可用角磨把黑线磨掉试试是否改善
如果是的话，问题自然就解决了

HUANGSHENG2050 · 发表于 2015-7-14 16:38

大师你那接触面太长了调一下看接触面短点会干涉不

HUANGSHENG2050 · 发表于 2015-7-14 16:40

大师就是硬痕太长啊

as19801981as · 发表于 2015-7-17 19:00

研齿前干涉吗? 这种情况肯定研齿前也干涉

as19801981as · 发表于 2015-7-17 19:02

在热处理前也干涉吗

天生我才 · 发表于 2015-7-18 11:56

研齿前齿轮不要倒角，干涉
