请问哪位高手知道y38-1的走刀蜗轮怎么拆下来？

黄志敏

进给蜗轮

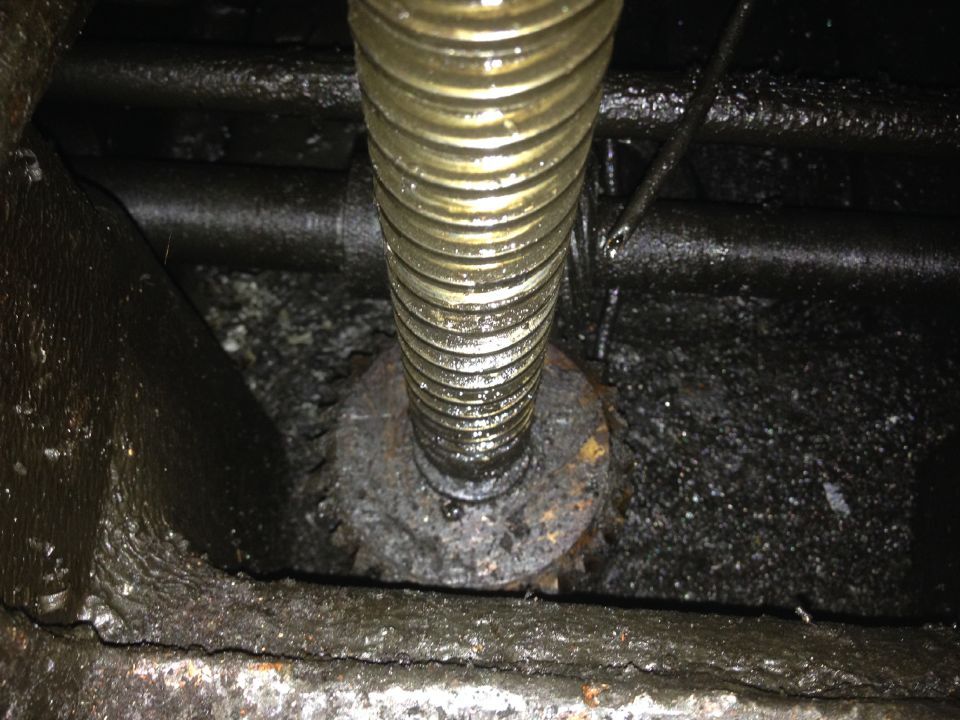

进给丝杆磨损很厉害

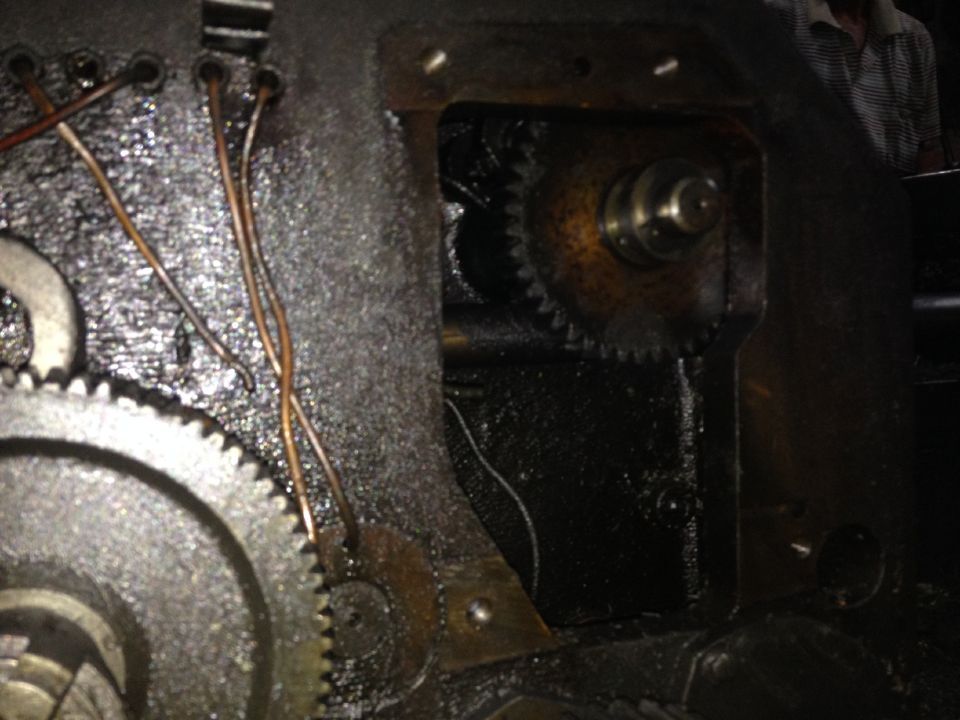

速度进给齿轮拨叉的窗口

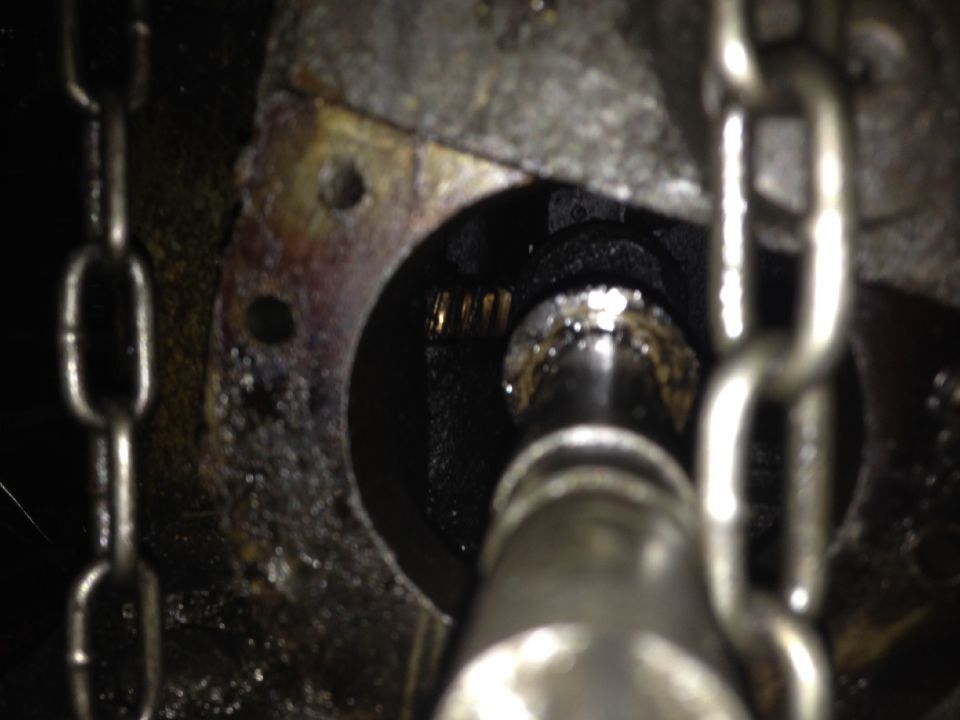

进给方头位置

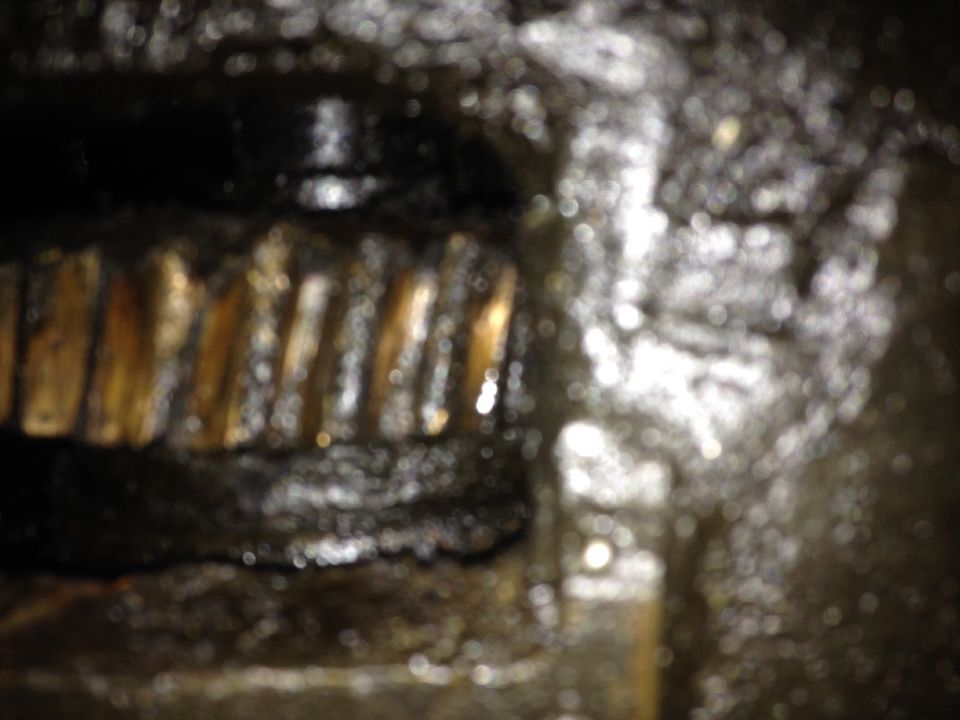

进给蜗轮打掉3齿

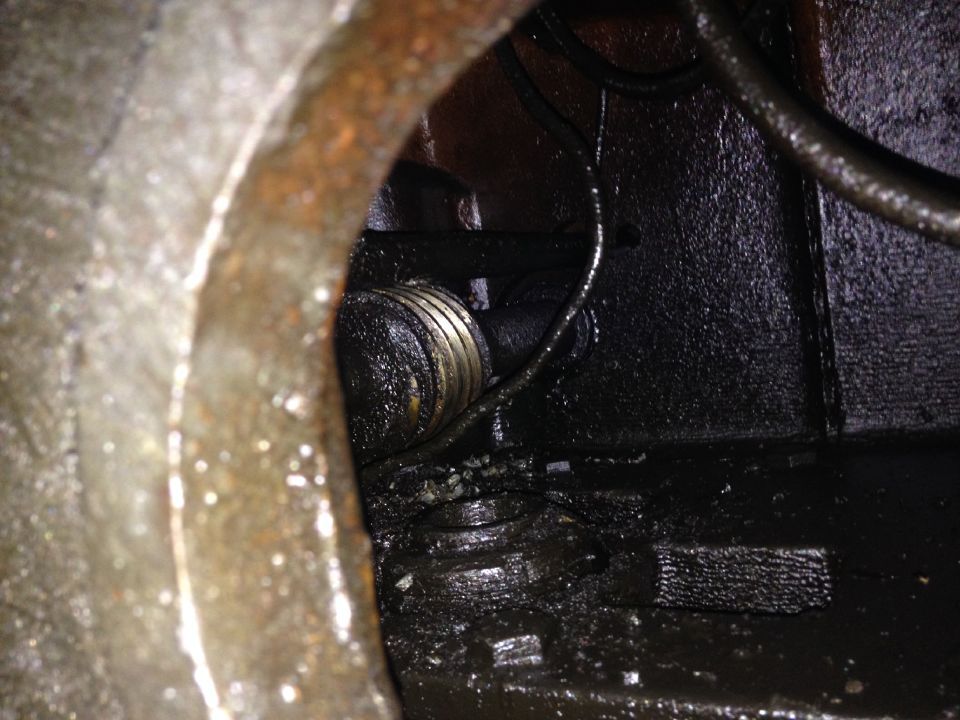

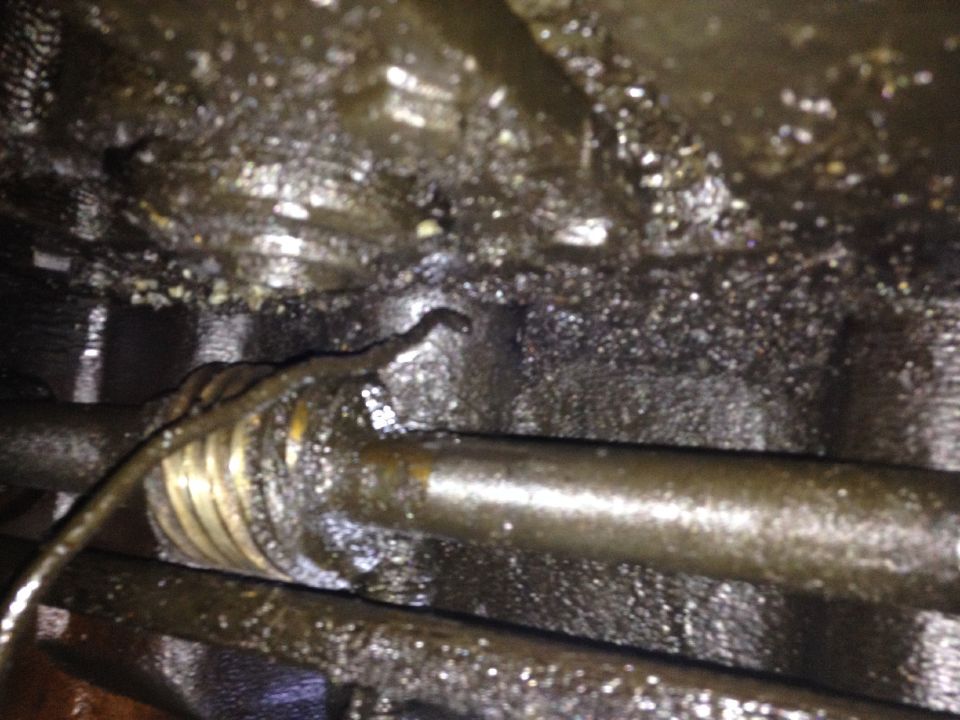

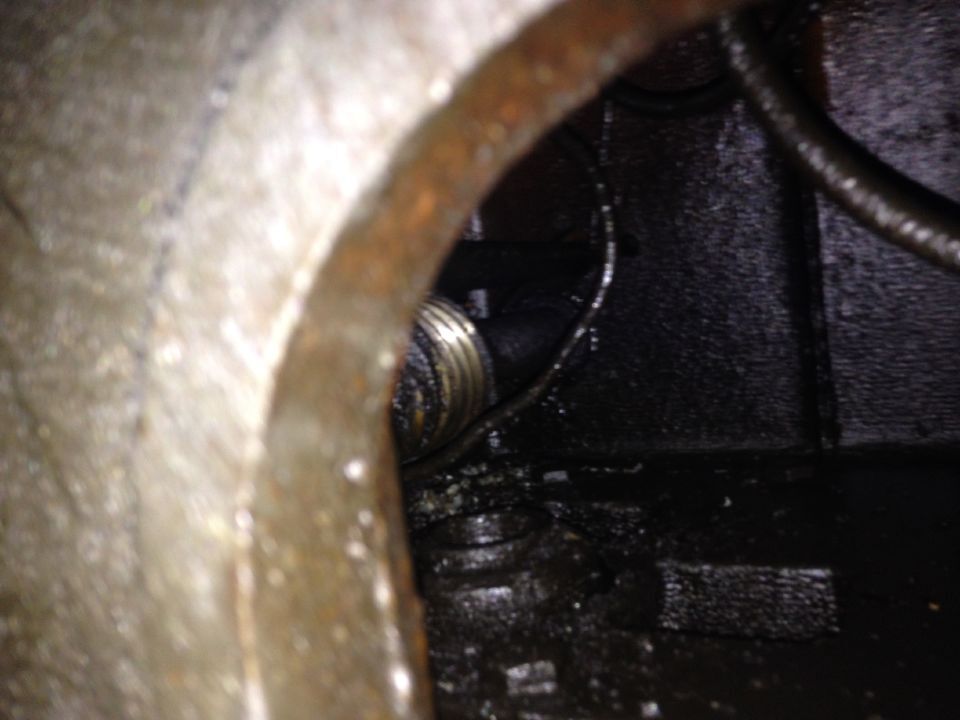

进给蜗杆

进给蜗杆

各位大侠帮忙看一下进给蜗轮坏掉了要怎么修理，应该从那里拆
出来。谢谢大家了！！！！

杨大侠

　　Y38-1的刀架轴向进给丝杆是分为上下两部分连接的，先将大立柱头顶上的近似正方形油缸的四个螺丝拆掉，然后拔去上边的定位销，接下来将丝杆螺母上半部分的三个固定小螺丝拆掉，使得丝杆螺母的上半部分与下半部分脱离，最后抽出丝杆的上半部分，剩下的丝杆下半部分，第一步拆丝杆头上的开花圆螺母，拿下里面的套子及垫片轴承。第二步就是拆大立柱底下的丝杆支架了，拆丝杆支架时，先拆支架上的四个与大立柱相连接的固定螺丝，拔去支架上的两个定位销，拿下丝杆支架，将下半部分的丝杆连同损坏的蜗轮一并旋出来，如有有旋不出来的，请将刀架大拖板两边压板上的所有螺丝全部松掉即可。

黄志敏

杨大侠 发表于 2015-6-24 06:26


登录/注册后可看大图

　　Y38-1的刀架轴向进给丝杆是分为上下两部分连接的，先将大立柱头顶上的近似正方形油缸的四个螺丝拆掉，然 ...

请问要拆掉大立柱吗？

杨大侠

黄志敏 发表于 2015-6-24 10:39


登录/注册后可看大图

请问要拆掉大立柱吗？

　　拆掉档齿旁的传动板，拆掉飞轮，抽出花键轴。拆下大立柱下边的六个固定螺丝，拔掉两个定位销，最后拴上钢丝绳，斜向移出大立柱。慢慢放在地上，在往下放之前，先用厚的木称垫好，将刀架大拖板有面朝上即可

黄志敏

问题是现在丝杆下半截还连在里面，斜向没办法移动

杨大侠

黄志敏 发表于 2015-6-25 08:56


登录/注册后可看大图

问题是现在丝杆下半截还连在里面，斜向没办法移动

　　那只能抽掉齿轮箱上的工作台光杠，拆下齿轮箱，最后再移大立柱吧，按正常情况来说不拆齿轮箱是可以移出大立柱的，我不知道楼主手上的那台Y38-1是不是海意分司出的，如果是的就可以移出大立柱，如不是，那就不好说了。

黄志敏

我家这款是广东惠阳的

杨大侠

黄志敏 发表于 2015-6-26 09:41


登录/注册后可看大图

我家这款是广东惠阳的

那也只能按照我下边说的方法一步一步拆了。

飞腾立体

这种滚齿机最麻烦了，要拆光光，维修不方便！
