求助....问知道模数和齿数是不是可以确定齿轮和齿条的大小

hanjia · 发表于 2010-9-8 20:25

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

求助....问知道模数和齿数是不是可以确定齿轮和齿条的大小

modou · 发表于 2010-9-9 14:23

回复 hanjia 的帖子

d=m*z

标准圆柱齿轮齿宽 S=360/4/Z

还需要知道压力角齿高系数齿顶系数

hellowdavid · 发表于 2010-9-9 14:52

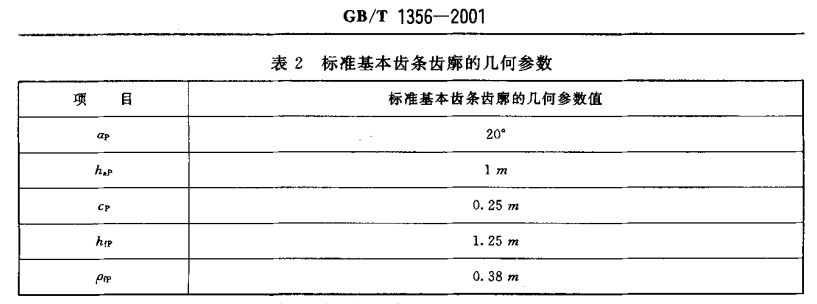

基本齿条齿廓参数是必须的。

xjb500611 · 发表于 2010-9-9 16:32

齿数和模数是确定齿轮大小的最基本条件，其他的如变位系数、齿顶高系数等都会有影响；但是觉得因素是齿数和模数。因为分度圆直径这个确定齿轮大小的关键数据，是由齿数和模数的乘积得出来的！
齿条也是一样，模数确定了，分度线（基准线）上的齿厚也就确定了，齿条齿牙的大小也就基本确定了。

xjb500611 · 发表于 2010-9-9 16:38

本帖最后由 xjb500611 于 2010-9-9 16:43 编辑

齿数和模数是确定齿轮大小的最基本条件，其他的如变位系数、齿顶高系数等都会有影响；但是决定因素是齿数和模数。因为分度圆直径这个确定齿轮大小的关键数据，是由齿数和模数的乘积得出来的！
齿条也是一样，模数确定了，分度线（基准线）上的齿厚也就确定了，齿条齿牙的大小也就基本确定了。

hanjia · 发表于 2010-9-10 11:13

模数是1.5 齿数是21谁能帮忙用 SW绘只一套齿轮齿条

hanjia · 发表于 2010-9-10 11:16

我怎么绘制出来。齿轮和齿条不能啮合呀

刀疤五 · 发表于 2010-9-10 12:40

回复 hanjia 的帖子

我怎么绘制出来。齿轮和齿条不能啮合呀

是因为你绘制错了，绘制正确的话是可以啮合的。

hanjia · 发表于 2010-9-16 19:46

齿轮m=1.5,z=21，齿轮是用电子图版绘制的
我绘制的齿轮和齿条在sliodworks中怎么装配怎么有干涉
谁能帮忙做下
