滚齿齿向修形问题

NGCQE · 发表于 2015-6-3 21:38

您需要登录才可以下载或查看，没有账号？注册

x

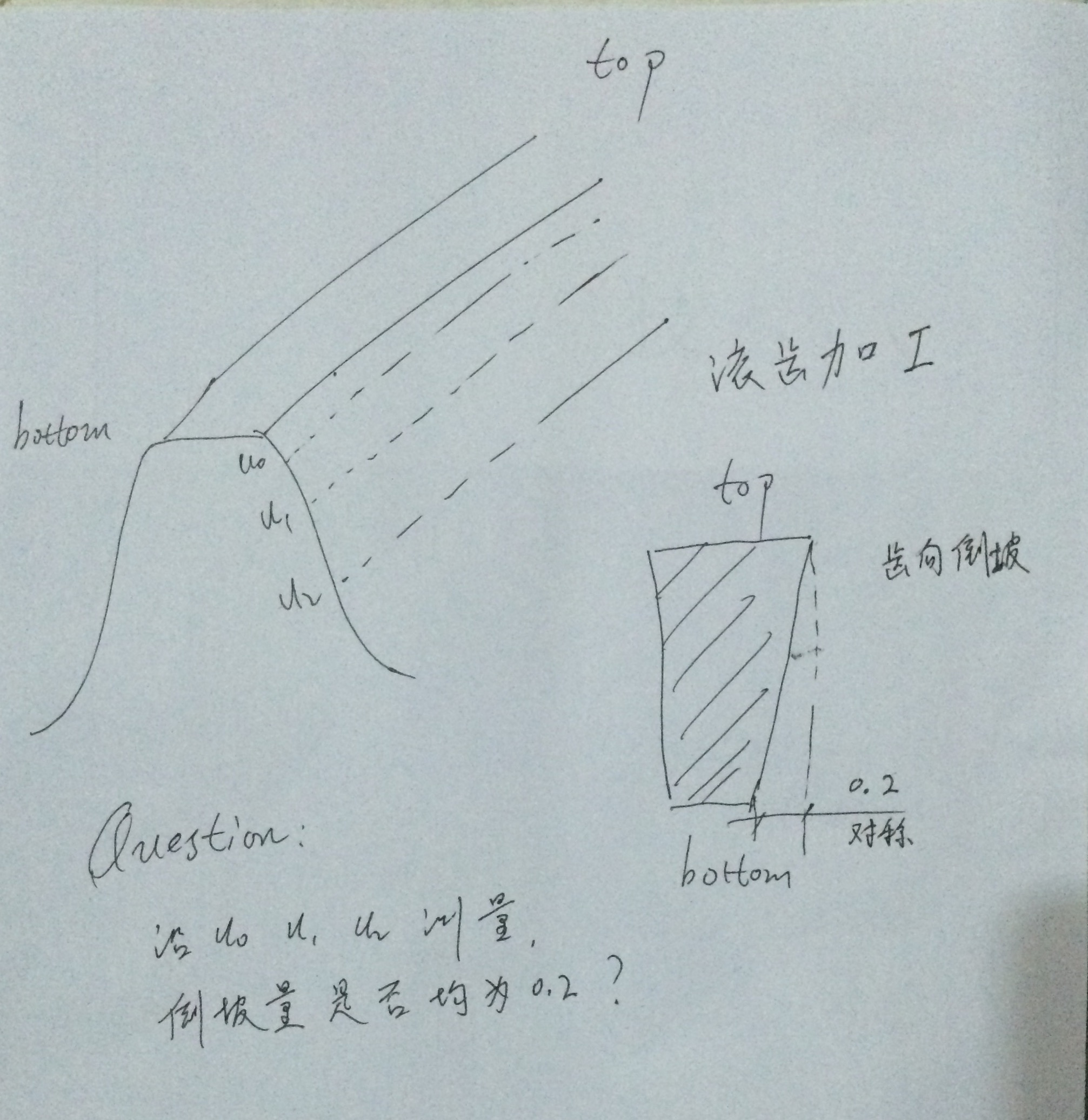

问题如图，最近一直想，不解。

NGCQE · 发表于 2015-6-3 23:40

谁来帮忙想想啊

mrmrw · 发表于 2015-6-4 07:55

本帖最后由 mrmrw 于 2015-6-4 07:58 编辑

齿向修形的定义需要仔细看了，齿向修形的定义方向是在沿着齿宽方向上，每个截面的齿厚在逐渐变化！

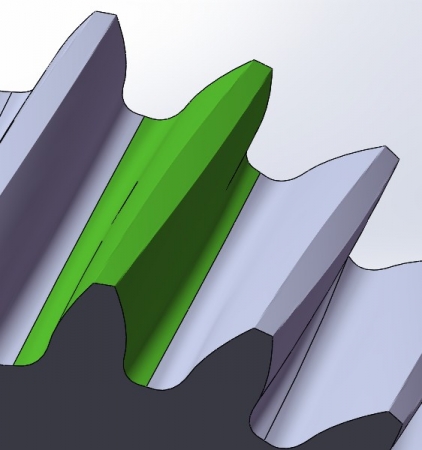

我再本论坛中贴出了齿向修形的3D图形，你可以参考一下了！
************
转个图片给你看了

NGCQE · 发表于 2015-6-4 08:06

mrmrw 发表于 2015-6-4 07:55

登录/注册后可看大图

齿向修形的定义需要仔细看了，齿向修形的定义方向是在沿着齿宽方向上，每个截面的齿厚在逐渐变化！
我再本 ...

多谢了，我再想想。

一杯清茶 · 发表于 2015-6-4 11:31

这个问题只要滚齿机的5轴就可以加工完成了！

sandyyang · 发表于 2015-7-19 11:18

齿向修行只要指鼓形齿吧？这个在滚齿后剃齿后磨齿实现比较好。

xuefengtang · 发表于 2015-9-21 08:23

第一：这么大的修形量应该算倒锥了，应在滚齿时加工出。
第二：U0、U1、U2三个位置测量值不都是0.2。
