求助:模数相同的两个小齿轮与大齿轮的啮合条件.

yuan333444 · 发表于 2010-9-8 18:51

您需要登录才可以下载或查看，没有账号？注册

x

四个齿轮为20度短齿,模数为0.8,一个齿轮齿数为32,两个小齿轮齿数为16.
另一开口齿轮开口处尺寸为9,齿数为36.请问如何定位两小齿轮中心距及角度来满足四个齿轮的完全啮合状态.拜托各位前辈啦.

刀疤五 · 发表于 2010-9-8 20:32

有意思，是有确定一下，否则装不上

dongjingzhiji · 发表于 2010-9-9 07:25

本帖最后由 dongjingzhiji 于 2010-9-9 07:28 编辑

好像是缠胶带机。几何问题，恐怕不难。

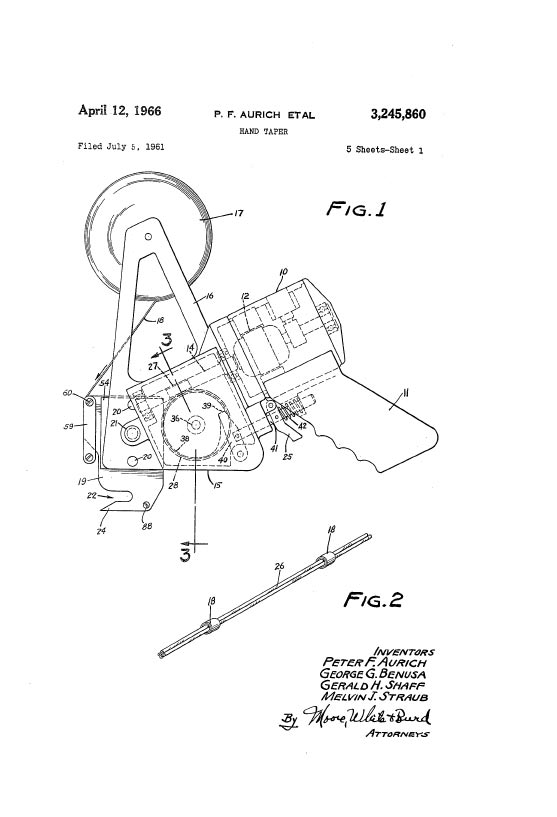

附上一些资料大家看看。

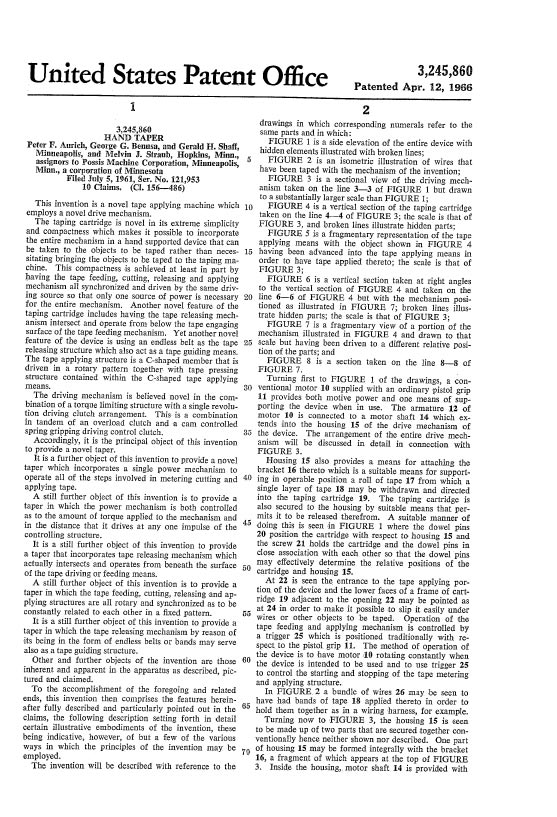

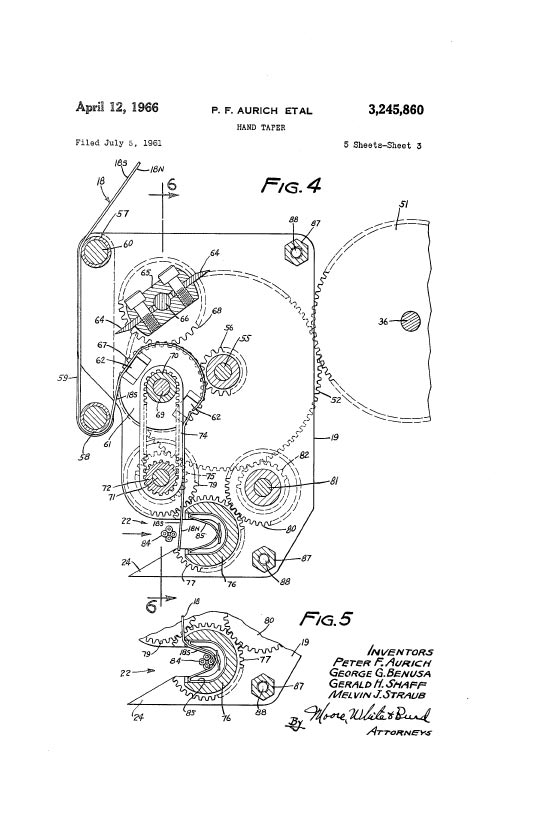

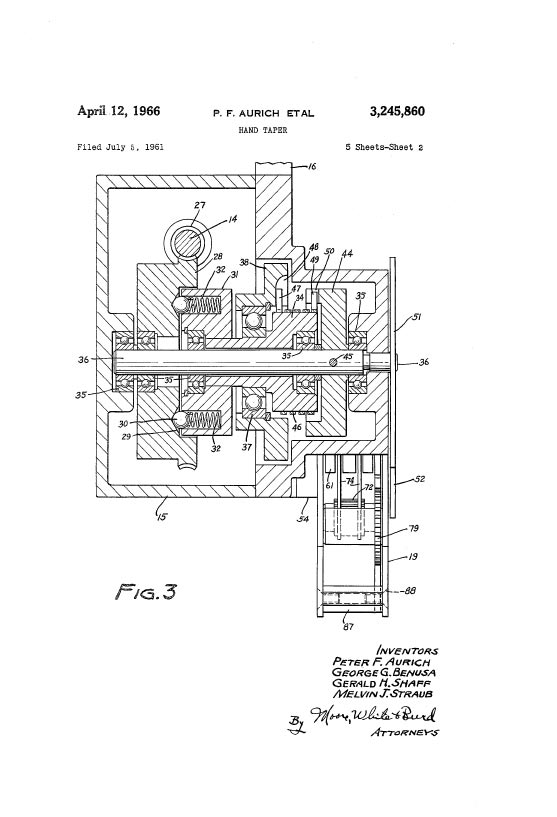

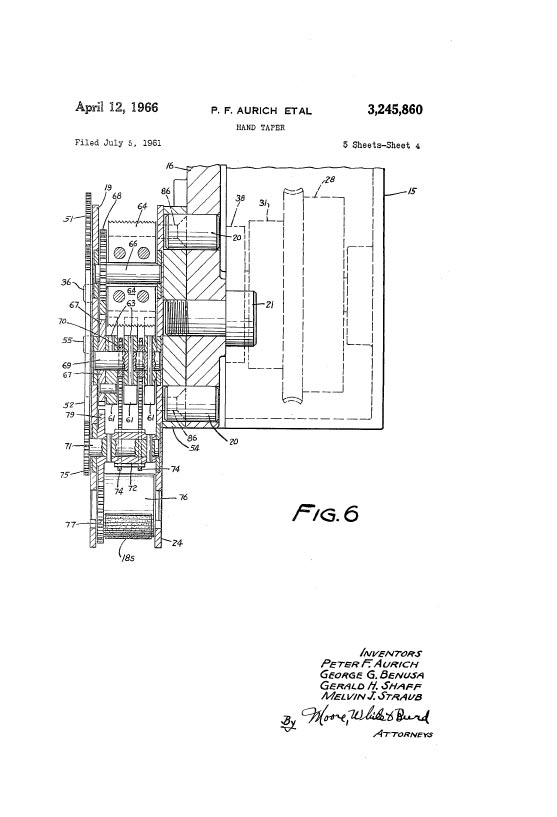

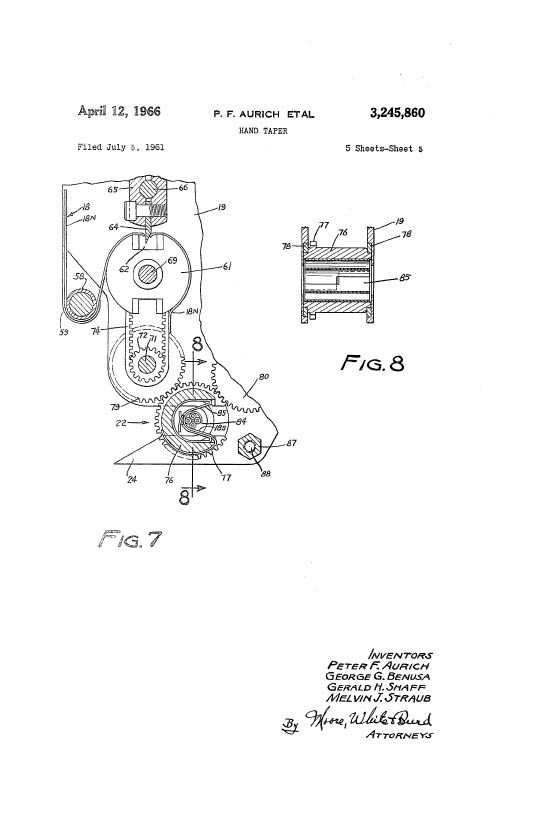

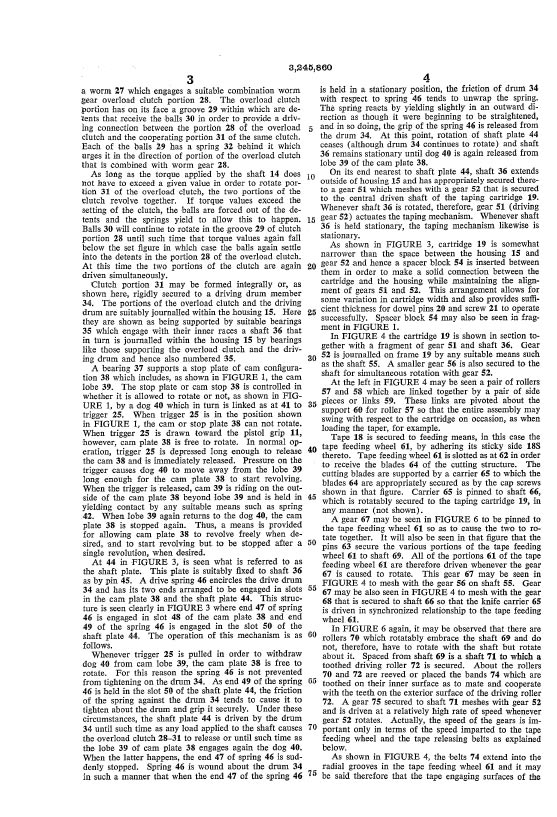

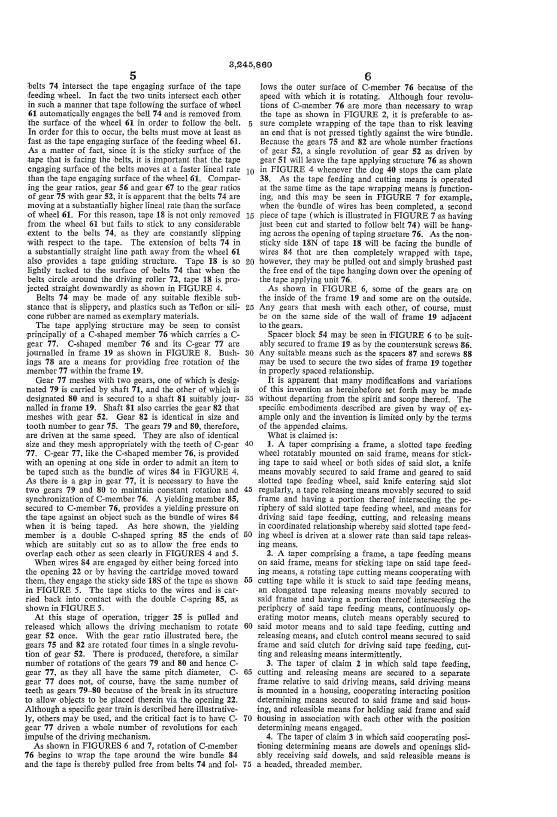

US3245860.pdf (410.14 KB, 下载次数: 20)

纪永君 · 发表于 2010-9-9 07:50

应该是一个简单的解释平面几何的问题，最多也就是一个利用方程解的问题。画一下图，找一下相关的数据就行
