锥齿电极编程刀路展示

jxgzlyh

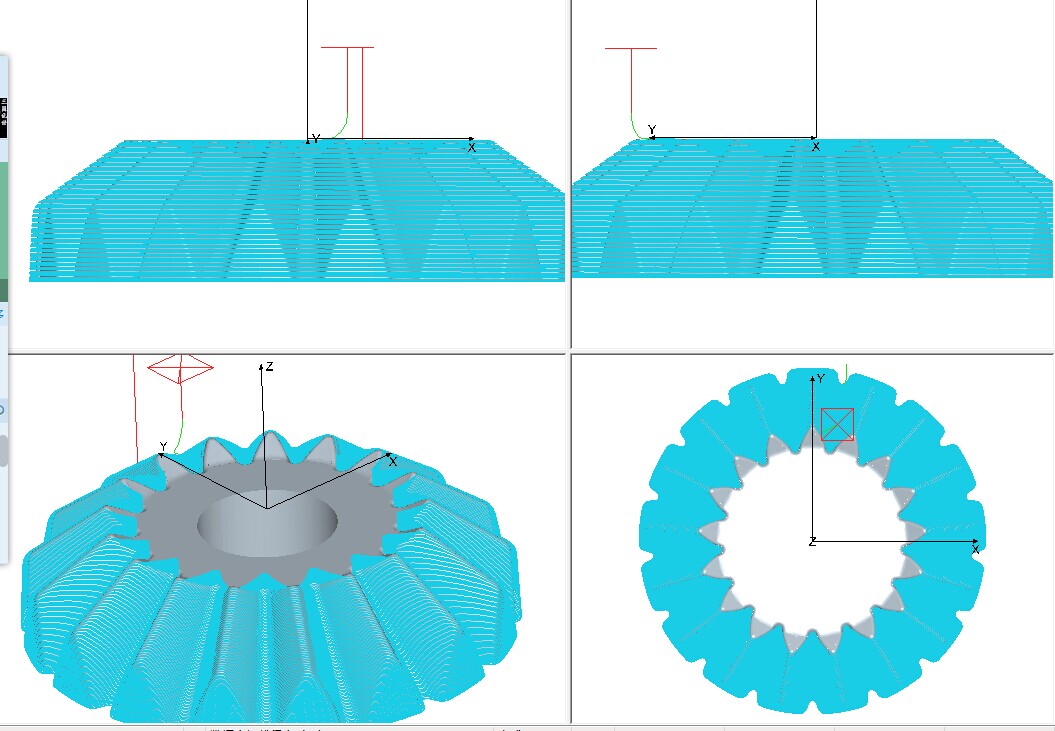

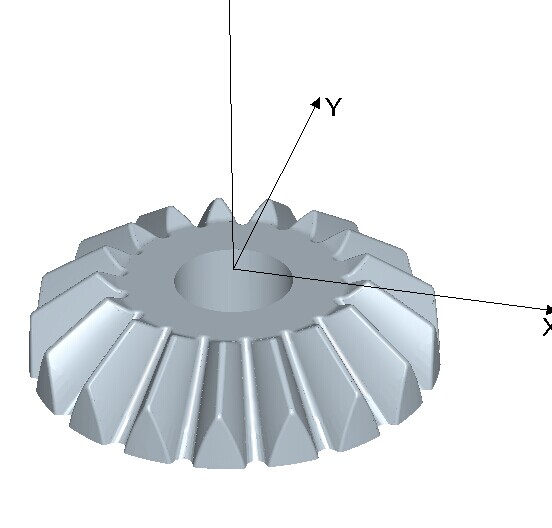

对于如图所示锥齿电极，各位会如何编制精加工程序？本人采用等高螺旋精加工，只有一次进退刀。

hyfjy

环形走刀对于电极的齿等分有些好处，但这种走刀方法，我认为在刀具走到齿轮的齿根时，因刀具的受力情况与在齿面切削时不太一样，故从切削时的声音判断，在齿切刀具受力较大，而在齿面切削时受力较小，得到的物体在近根部尚达不到整体精度的要求，如果在设计模型时，对齿根部分设计不当，容易产生齿根干涉，影响产品装配后的噪音。比较理想的办法是在粗加工时，把根部的深度切到位，甚至有意多切深一些，保证在精加工齿面时，刀具在整个切削中，不再对根部进行切削。
这种切削方法源于机械加工中原有的粗精切，在开槽剖齿的时候对根部适当加深，在精切时只对齿面进行切削。但估计用编程的办法，有些难度。
