单级双排行星齿轮，求指点

大漠孤烟

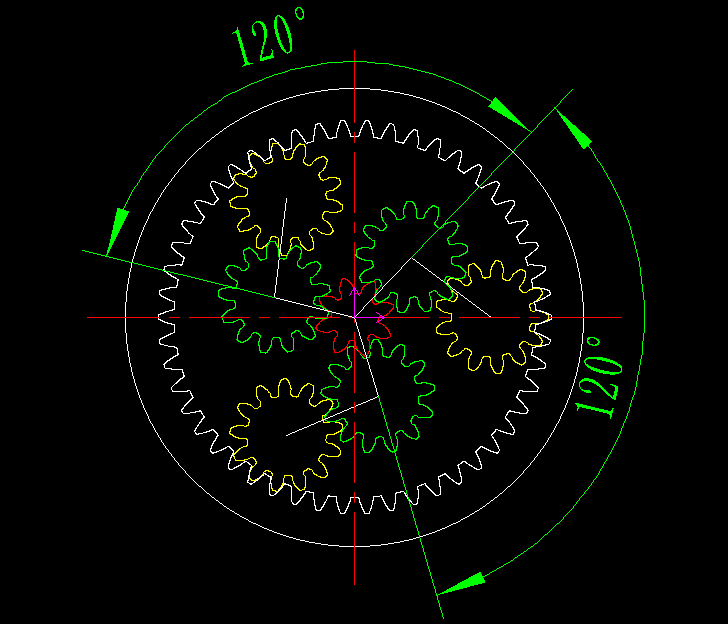

   如图一组英制行星齿轮，单级双排。
   参数为：DP=42 ;齿圈 TA=49,行星轮TB=13,太阳轮 TC=8,
   我设定的变位系数为 齿圈AX=-0.2,行星轮BX=0.25,太阳轮CX=0
   中心距参数为，太阳轮与近行星轮6.49，行星轮之间8.15，远的行星轮距太阳轮10.58
   -----------
   我按数据计算是均布行星齿轮，间隔120度
   但我按这个数据画出来，装配起来，却不能齿合，不知道怎么回事。
   -------------
   为什么不能上传图片了？连想传到相册都不行

大漠孤烟

12.rar (0 Bytes, 下载次数: 20)

2015-5-18 14:46 上传

点击文件名下载附件
行星齿轮

这是帖子所说的图片，不过我上传不了图片，所以上了个压缩包，管理如果有时间，麻烦帮我弄成图片贴上去，谢谢

niuershiye

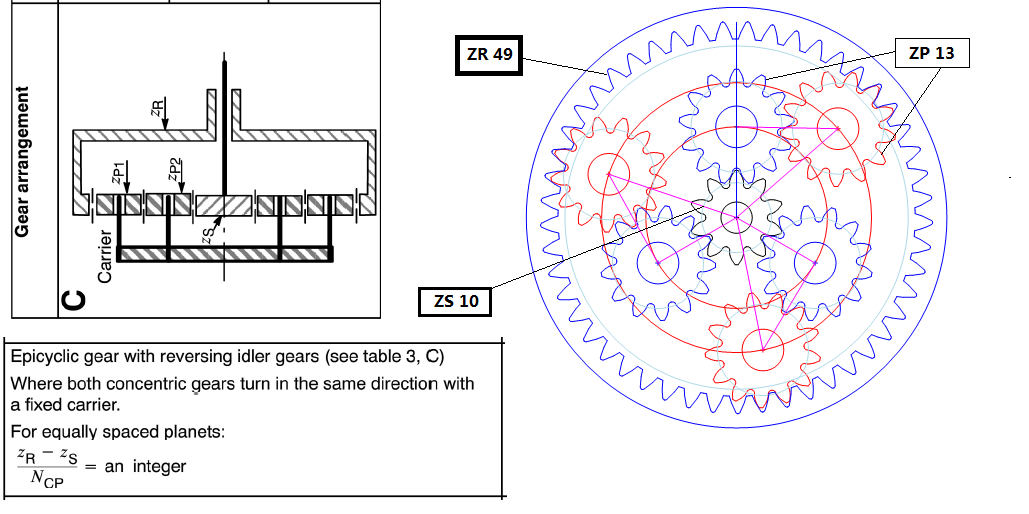

两个行星轮的 装配条件  （ZR-ZS)---->(内齿圈 ZR -  太阳轮 ZS )/ NP (行星轮 个数）= 整数

你的 （49-8）=41 ， 41 不能被 3 整除 ，
---------------------------------------------------
将ZS --->10  (49-10)/3 =13

hyfjy

也可以根据太阳轮及行星轮的齿数，选择内齿轮的齿数，就可以达到等分行星轮布置的了。



牛爷给出的双行星齿轮系统要求等分分布的公式，这叫做具体情况一定得具体分析，不能套用单一行星齿轮传动时的公式，原因也是很清楚的。

另外再提一下，本例中，楼主给出的变位系数分配也是比较有问题的按这样的变位系数，太阳轮的强度将会大大减弱。在分配变位系数时，要照顾到齿数最少的齿轮，有足够的强度，减少齿面的最大滑移率，比较有利于整体的性能。
