[软件] 求助:锥度齿轮的齿形问题

[复制链接]
发表于 2015-4-23 08:39 | 显示全部楼层 |阅读模式

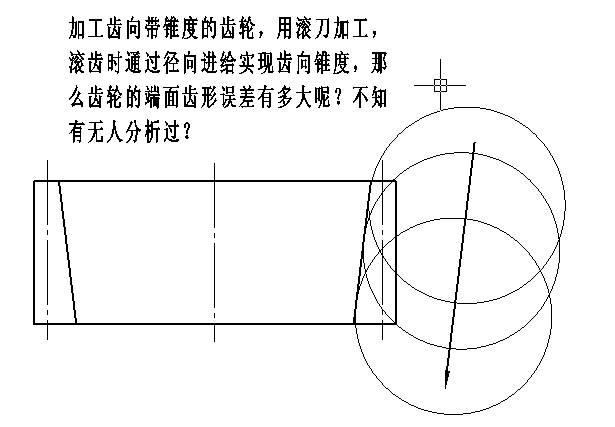

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
发表于 2015-4-23 10:59 | 显示全部楼层

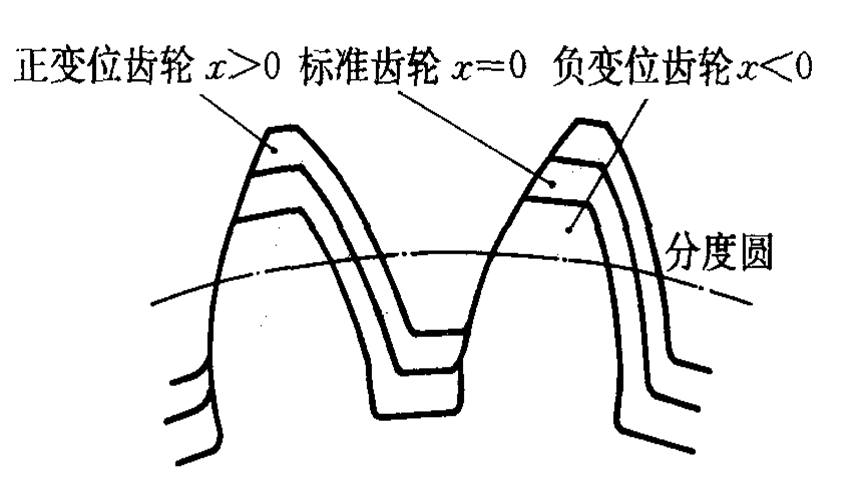

就是连续变位的情况呀。。。
发表于 2015-4-23 13:56 | 显示全部楼层
带锥度的斜齿根的圆柱齿轮,在滚齿时,刀具的移动轨迹不再是平行于轴线的直线,而是一条斜线,估计端面也不是正常的渐开线了,但因全齿轮上模数不变,压力角也不变,故各端截面上基圆的直径也不会变的,仅是变位系数在变化,滚齿加工得到的端截面齿形会有一定的误差。定量计算尚未见资料,在实际工作中,是根据试验得到的啮合位置,再适当改变参数来决定的。尤其在斜齿轮上,适当改变螺旋角可以明显改善啮合区。可见齿形的畸变还是影响啮合的。
从滚刀与齿轮的啮合过程看,端截面不再是基准面。
发表于 2015-4-23 14:56 | 显示全部楼层

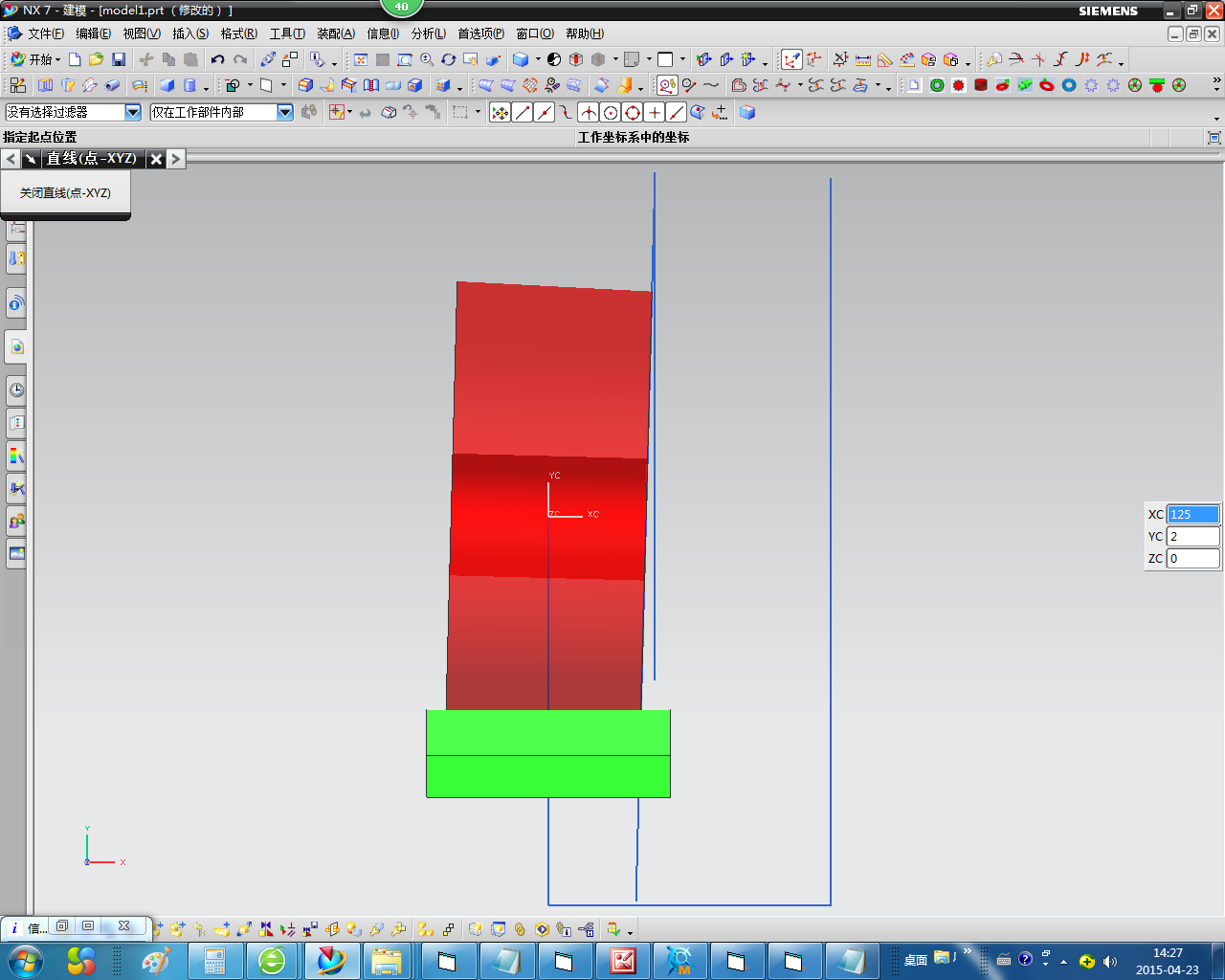

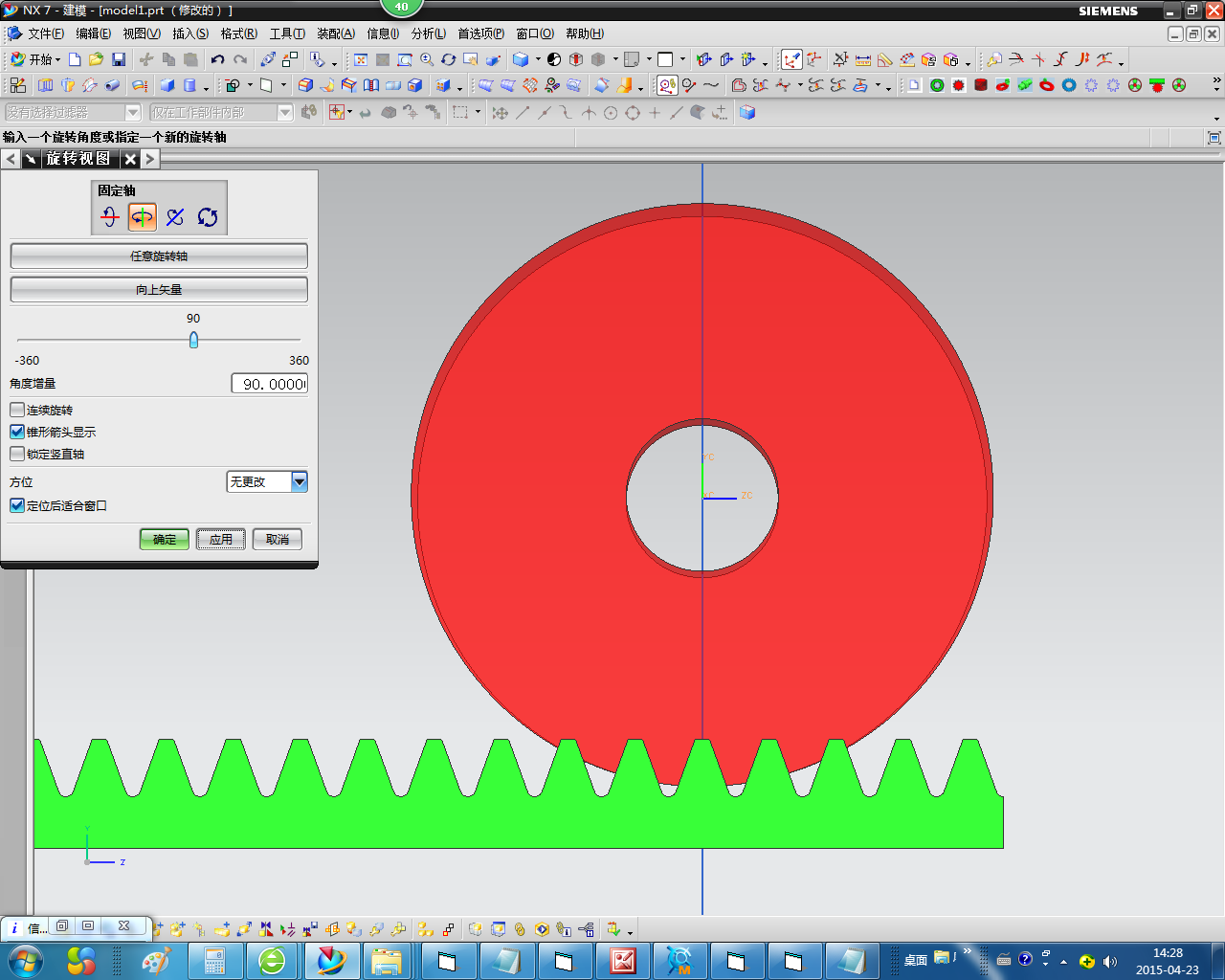

从上图可以看出,滚刀相当于一个齿条,圆柱形的齿坯相对于刀具旋转了一个根锥角,则在端面的截平面上,齿条的齿形发生了变化,是压力角的变化,而模数是由刀具的端面长度方向决定的,这个值并未发生改变,压力角变小了,模数不变,然后对齿条进行均速移动,齿坯绕自己的轴线均速旋转,进行滚切后得到的就是类似滚刀切出的齿形。


点评

有道理,滚刀运动相当于一个有宽度的齿条。再用空间啮合原理,即可计算齿形了。  发表于 2015-4-23 15:29
发表于 2015-4-23 15:44 | 显示全部楼层

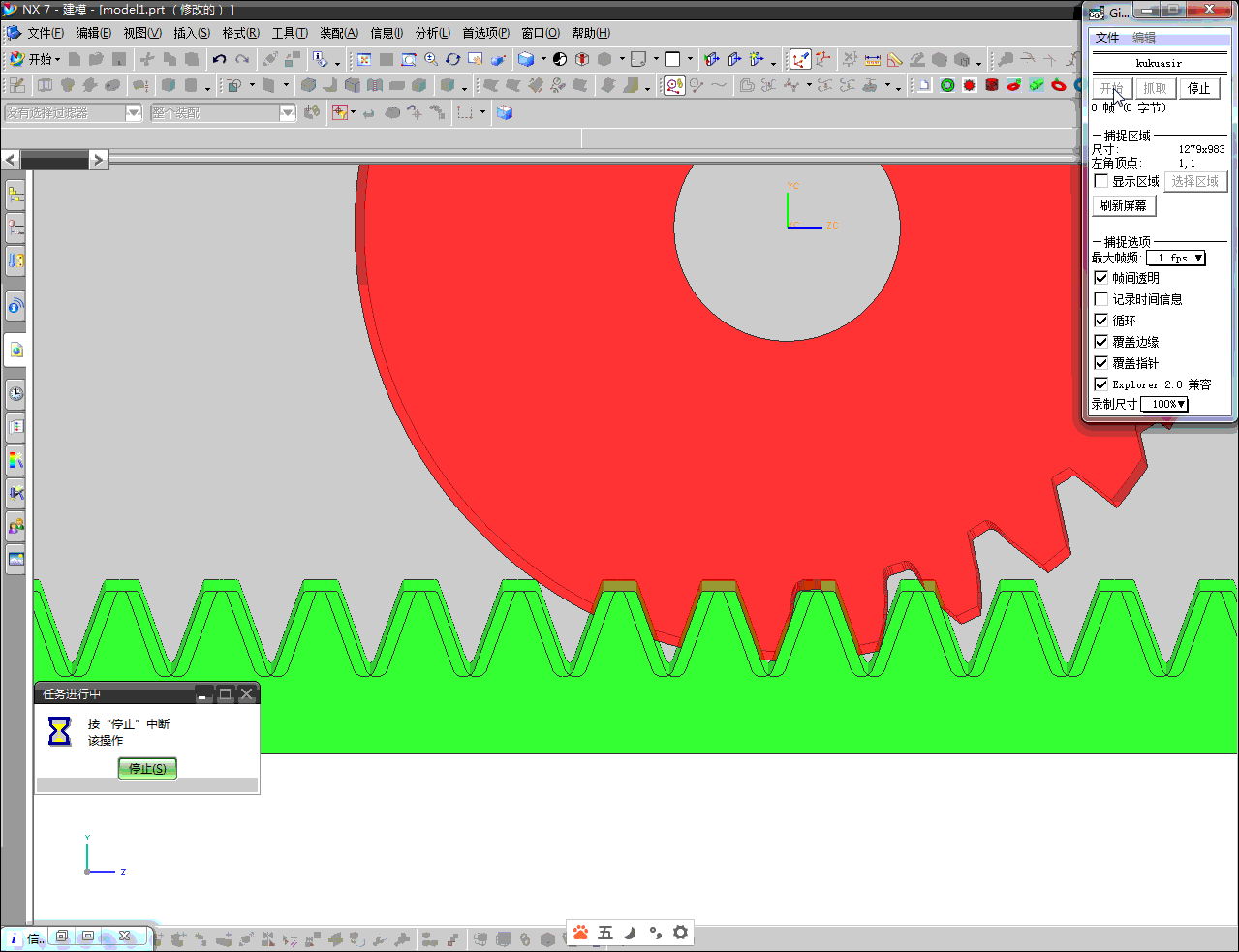

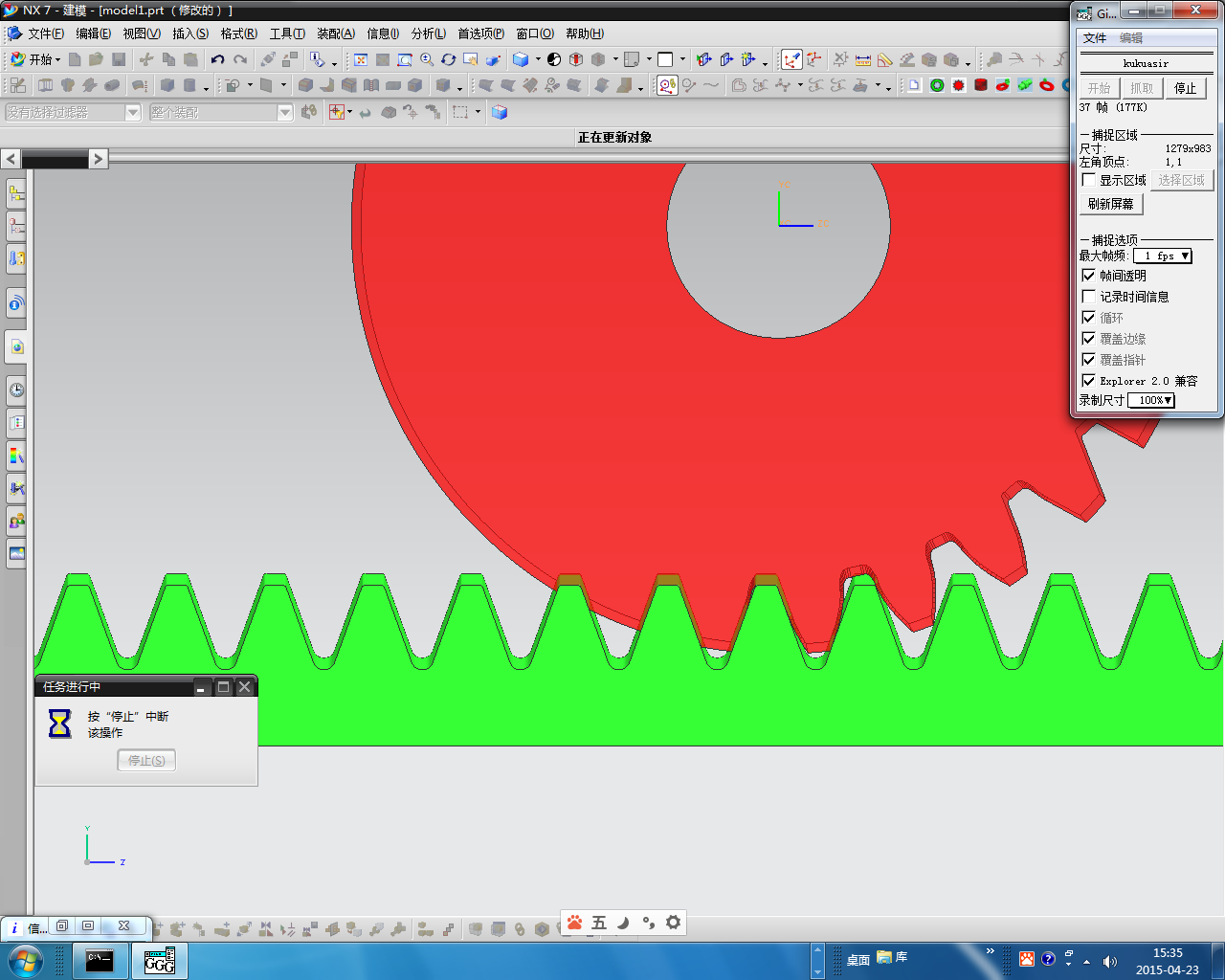

碾成的过程



发表于 2015-4-23 16:18 | 显示全部楼层

滚制变齿厚齿轮的后话

本帖最后由 hyfjy 于 2015-4-23 16:35 编辑

齿条展成变厚齿轮2.part1.rar (1.91 MB, 下载次数: 8)

齿条展成变厚齿轮2.part2.rar (897.63 KB, 下载次数: 5)

以上这二个附件是完成展成的动画。

话到这里,似乎应该结束了,但不由得想到,如果在插齿机上,通过扳动工作台主轴的斜度来实现变齿厚齿轮,插齿刀与工作的位置发生了变化,理论上应该对插齿刀的压力角进行改变了,否则,用正常的压力角插齿刀做的工件,齿形精度肯定是不能保证的,其实也就是一个压力角的误差值,用于啮合套上的倒锥齿肯定也需要进行核算。好在插齿刀如果要减小压力角,可以加大前刀面的角度,这也是设计人员需要计算校核的一件事。
凡事要认真,多问为什么,就能不断提高产品的精度。
如果认为长期都是这样做的,使用也没有什么关系,只能说对理论尚未真的了解,工作中缺少的是严谨的态度。这就是题外话了。
除此之外,还存在斜齿变齿厚的问题,可以用一个斜齿条进行转化,看来也是压力角的问题,斜齿轮在加工完成后,如果需要精确测量齿形精度,需要改变压力角,重新计算基圆柱直径,带来的后继事将是在测量齿厚时,也需要进行相应的变化。


发表于 2015-4-23 16:56 | 显示全部楼层
每个截面的变位系数都不同。
齿面为渐开螺旋面。
