圆柱齿轮设计求助

wado50

niuershiye 发表于 2015-4-21 23:50


登录/注册后可看大图

用另外 一个软件 结果也是一样 。变位按 DIN 3992分配的 。我软件 20多年 还没有出现过错误
你的 da  肯 ...

你好，请问上图所用分析软件叫什么，可否发我一下呢，不胜感激呀，wado50@163.com或者751796103@qq.com

niuershiye

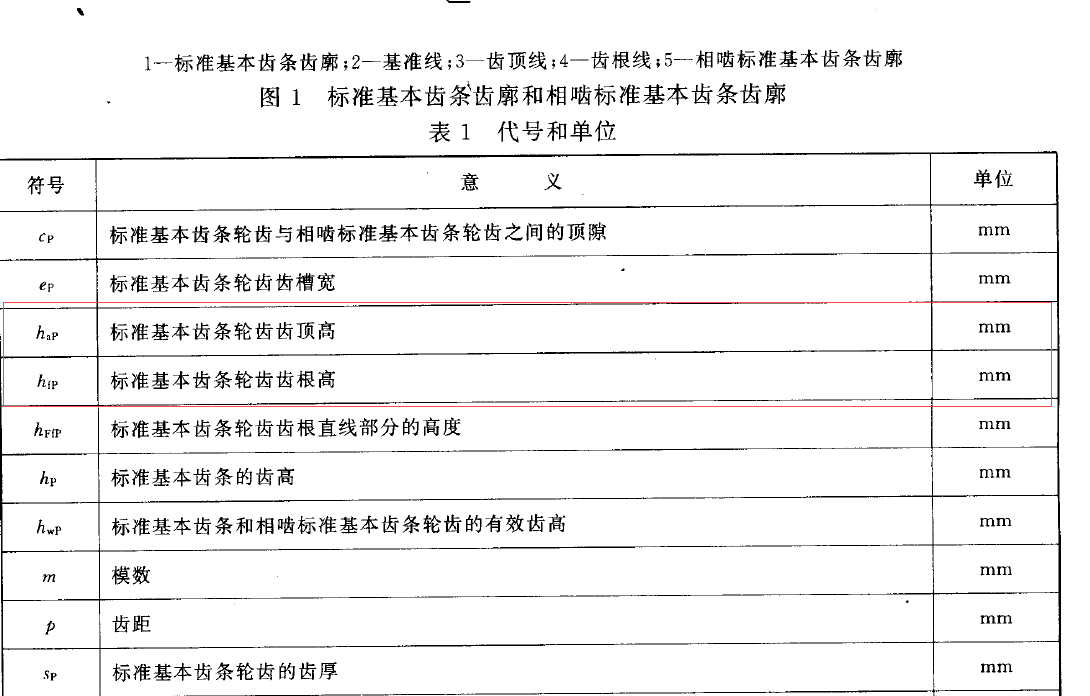

hap/hfp  是法定符号 ---- GB/T 1356-2001

fuguangyi

hap是齿顶高
hfp是齿根高

woodee

	Z16	Z64
压 力 角	20°	20°
模     数	3.5
齿      数	16	64
螺 旋 角	17.5°	-17.5°
旋     向	右旋	左旋
齿高系数	1	1
顶隙系数	0.25	0.25
变位系数	0.41568	-0.06167
中 心 距	148
分圆直径	58.7176	234.8705
顶圆直径	68.5	241.3
根圆直径	52.64	225.34
根R系数	0.3	0.3
公 法 线	27.644	80.817
跨 齿 数	3	8
测球直径	7	6.6
M      值	71.990	244.731
重 合 度	2.751
滑 动 率	1.345	1.345
导     程	585.054192	2340.216769

fuguangyi

谢谢各位，现在有3种设计方式了：13°、15°、17.5°
如果我们按滑动率相等原则去计算：
1、13°的最大滑动率为0.992，小齿轮齿顶厚最大1.98，轴向力最小，，但是总重合度小，只有2.268，齿轮单齿承载力最大
2、15°的最大滑动率为1.125，小齿轮齿顶厚最大1.80，轴向力最中，，但是总重合度中，只有2.474，齿轮单齿承载力最中
3、17.5°的最大滑动率为1.345，小齿轮齿顶厚最大1.75，轴向力最大，但是总重合度最大只有2.724，齿轮单齿承载力最小
以上三种我都是很好的，可以根据传递的扭矩和速度来选择，谢谢

但然还有好多选择评定的条件，例如，齿轮加工精度不是太好，觉得还是选择重合度小的，噪声会小些

fuguangyi

woodee 发表于 2015-4-22 16:56


登录/注册后可看大图

我想知道为什么你去17.5°？

香香飘飘

好多大神，我也想有这么个软件
