锥度花键

xxb365

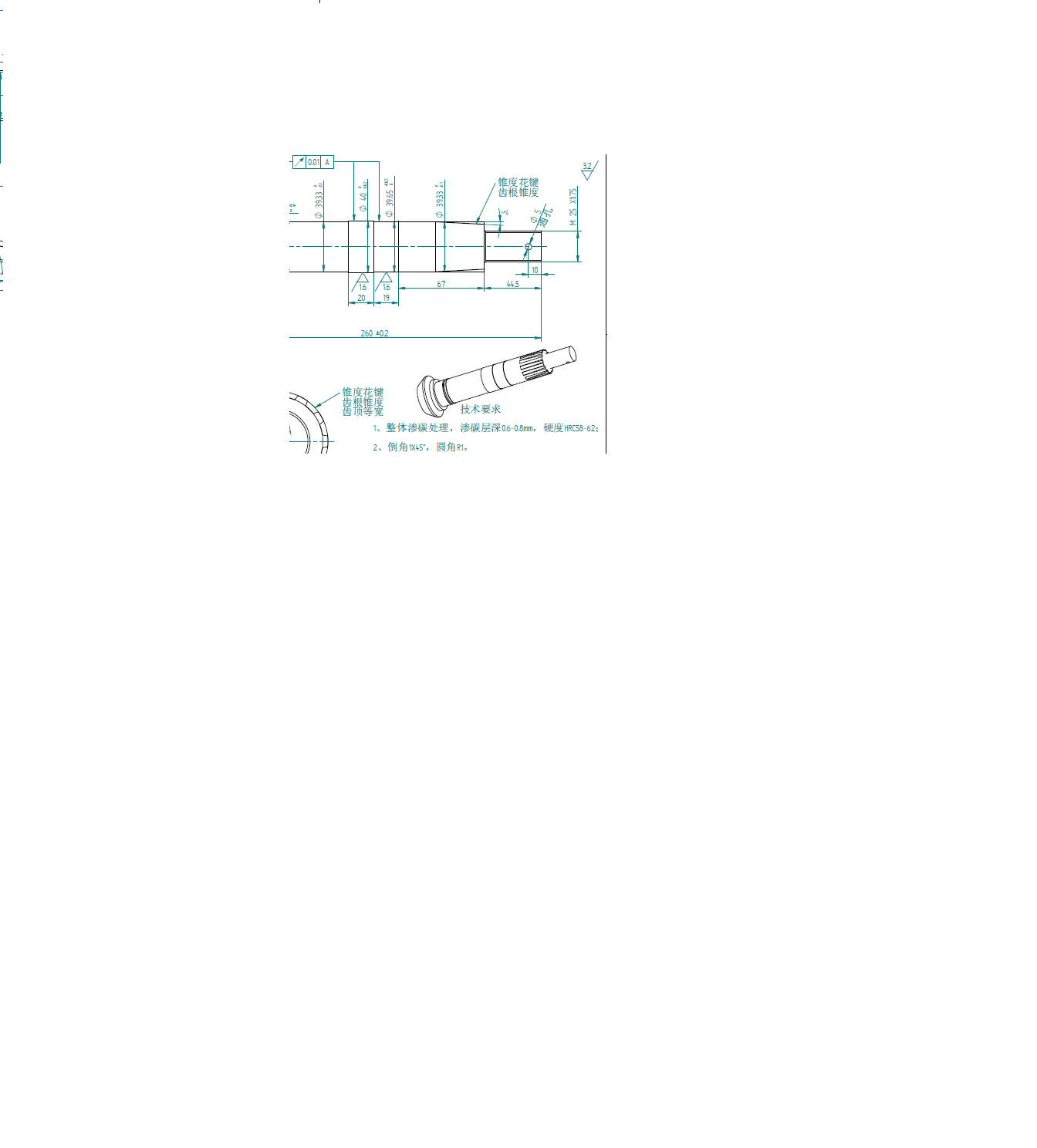

亲，有没有人知道锥度花键是怎么加工的？
想破脑袋也弄清。

1329826135

我们可以加工！无锡市瑞尔精密机械有限公司！电话：18362336685

fanes

应该是锥底渐开线花键，滚刀外径有锥度，滚齿时双向走刀（轴向+切向）即可实现。四十年前干过。

xxb365

fanes 发表于 2015-4-10 10:22


登录/注册后可看大图

应该是锥底渐开线花键，滚刀外径有锥度，滚齿时双向走刀（轴向+切向）即可实现。四十年前干过。

非常感谢，
那普通的滚齿机能否加工？

JINLIANG

有1：16锥花键铣床（青海产），数控滚齿机也可做。

杨大侠

数控滚齿机可以做！

hyfjy

最简单的就是在普通花键铣上把顶针调成锥度，就行了。

yccando06

学习了

fanes

在普通的滚齿机上装切向刀架，并且与轴走刀用挂轮连接实现联动，可加工。当然也可用数控滚齿机，但带锥度外径的滚刀是必需的。
原设计的理念是锥面定心并楔紧，齿侧传递力矩。实践表明此方法并不好，由于齿侧间隙和内花键齿圈跳动的原因，力矩大时正反转时，锥面脱离，连接失效。新设计不建议采用。不如齿侧定心的锥花键连接。

hyfjy

这类花键一般是45度左右的大压力角花键，在数值上是可以用直边花键取代而非必须渐开线花键的，如果不具备专业齿轮机床的企业，也可以计算出法向轴面齿形，用小的刀具进行单齿分度，在普通万能铣床上按要求调成齿根锥度，用分度盘摇出来，铣熟练了，产品也是很高的，故人工成本也较低，在这之前，最好向用户要一个配偶件，作为生产时的检验，要求产品能很顺利地装入，可靠定位，就可以保证用户需要了。
刀具是需要专做的，也就是小直径的盘铣刀或者是带柄的小直径盘铣刀。过细的工作是与用户沟通检验的标准，达成双方都可接受就成了。
