前辈们，有知道这种小模数的齿轮采用什么刀怎样加工吗？

小小兵 · 发表于 2015-3-28 12:46

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

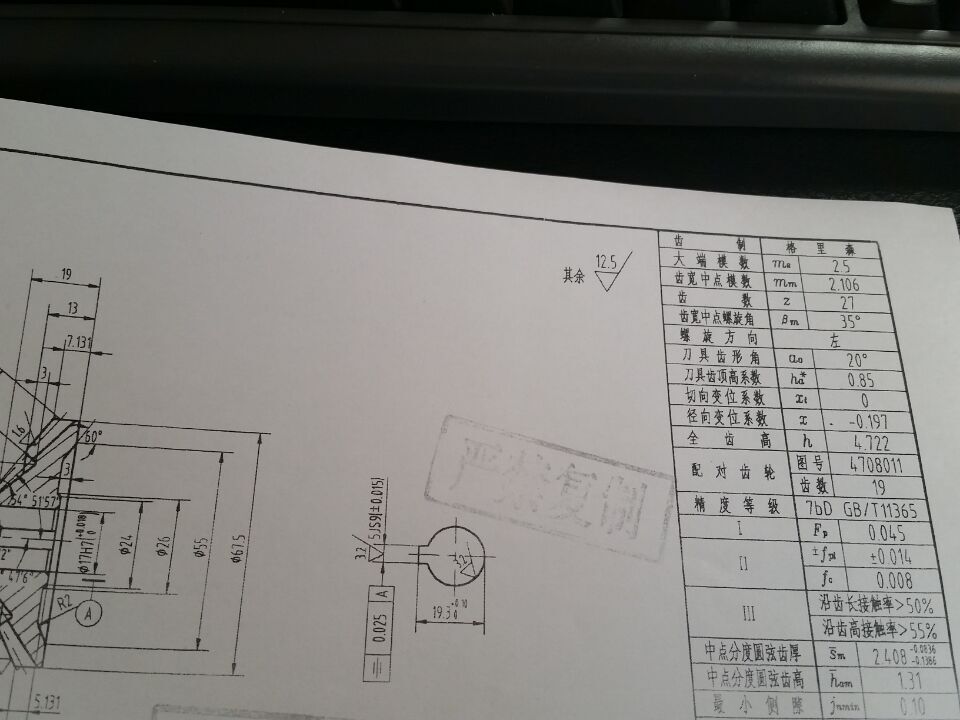

拿到客户几份图纸模数2.几左右，我家基本是116和106 我是感觉不太适合做，你们认为呢？

小小兵 · 发表于 2015-3-28 12:58

请请前辈们不吝指教，谢谢！

hyfjy · 发表于 2015-3-28 16:37

按19比23，齿宽13做出的模型：


小小兵 · 发表于 2015-3-29 07:45

hyfjy 发表于 2015-3-28 16:37

登录/注册后可看大图

按19比23，齿宽13做出的模型：

谢谢！您是什么软件做的？

GYY18662475386 · 发表于 2015-4-4 13:14

你就用106铣啊，用一体刀，有疑问加我qq917425624

小小兵 · 发表于 2015-4-22 10:33

GYY18662475386 发表于 2015-4-4 13:14

登录/注册后可看大图

你就用106铣啊，用一体刀，有疑问加我qq917425624

好的，谢谢！已加你好友

15898750898 · 发表于 2015-4-26 21:38

可以有3.5----7.5号

CHENDAOCHAO · 发表于 2015-5-16 22:40

                              CUTTER SPECIFICATION
CUTTER DIAMETER-----------------------------------    88.90000
POINT WIDTH---------------------------------------       1.20000
CUTTER NUMBER-------------------------------------    17.50000
I.B. PRESSURE ANGLE-------------------------------    22D 55M  0S
O.B. PRESSURE ANGLE-------------------------------    17D  5M  0S

hyfjy · 发表于 2015-5-17 07:32

格里森116及106，是采购这类加工机床常见的型号，本人觉得最好是做3.5到8mm左右的中大模数较为合适，但刀具的主轴是可以配装一体刀体的，故很少量地将就做，也未尚不可，长期做这样小的齿轮，不是太合适。

小小兵 · 发表于 2015-5-19 15:58

hyfjy 发表于 2015-5-17 07:32

登录/注册后可看大图

格里森116及106，是采购这类加工机床常见的型号，本人觉得最好是做3.5到8mm左右的中大模数较为合适，但刀具 ...

长期的话什么机床合适？
