齿轮滚刀使用困惑,请问大侠们！！

yccando06

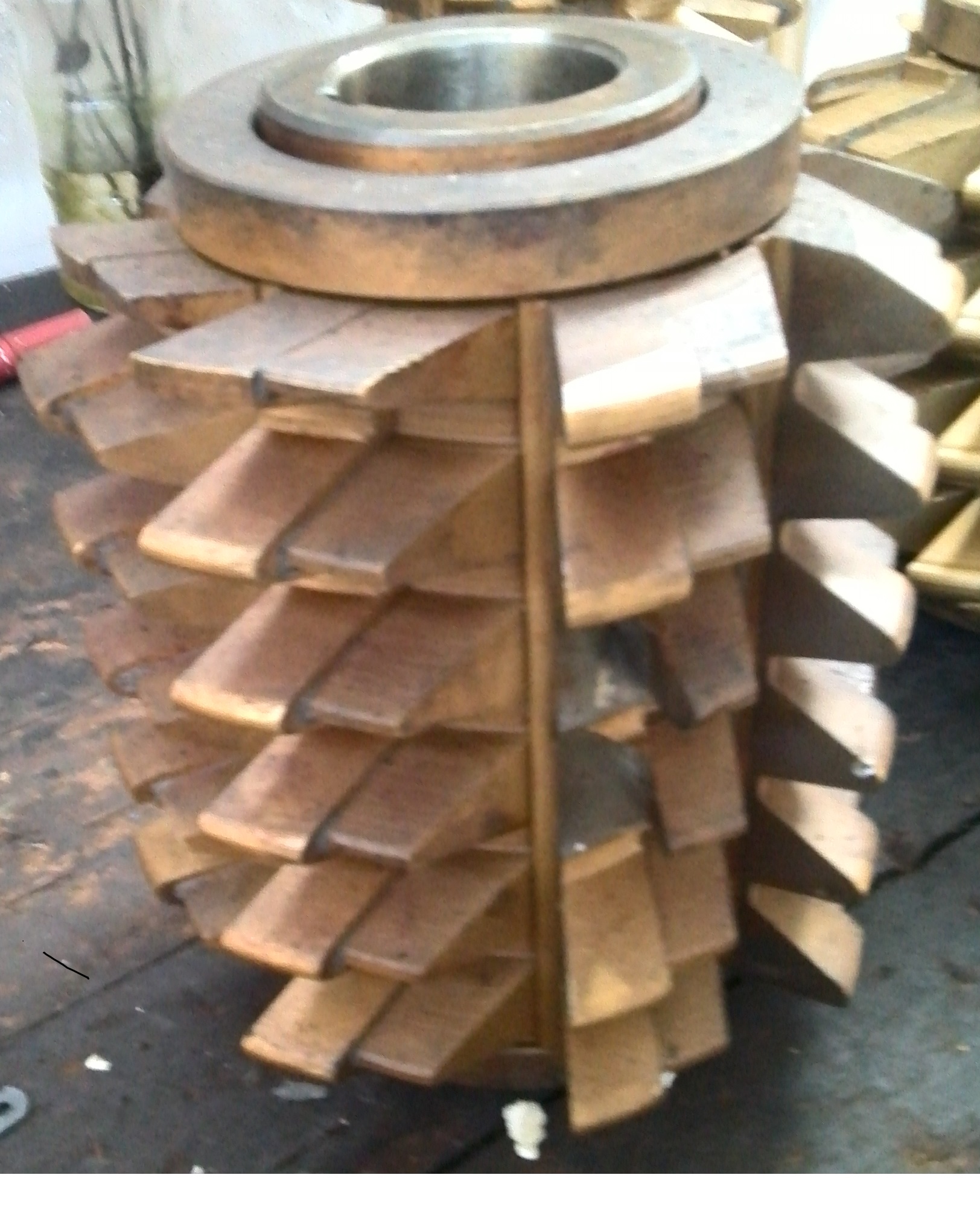

如图1齿轮滚刀中间有两排切齿断了，请问在加工过程中如使用中间齿对刀加工齿轮，
疑问：1.此打断的两个切齿对加工的产品的精度有何影响？
          2.当使用此种损坏的滚刀加工时，需要注意什么？

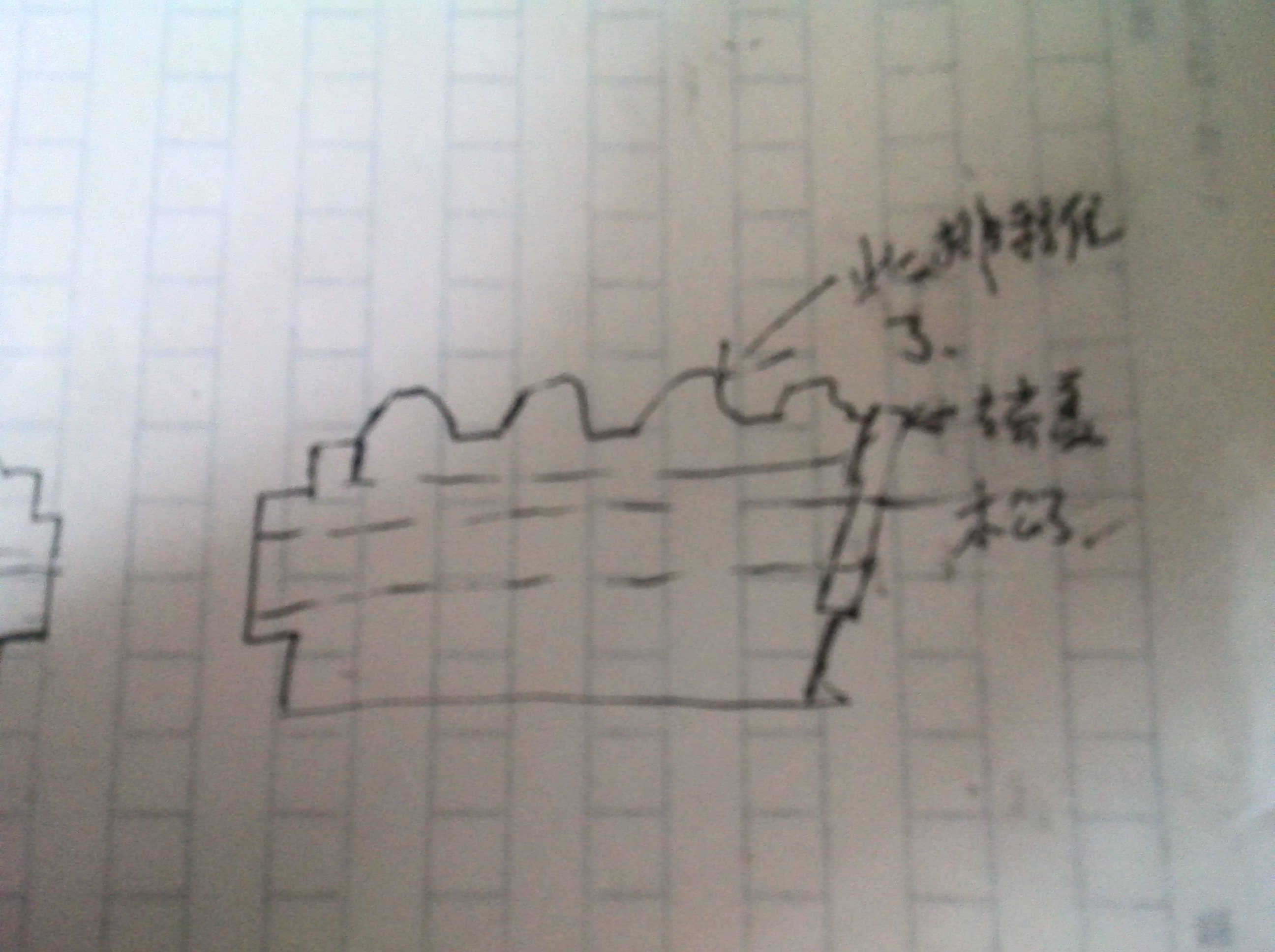

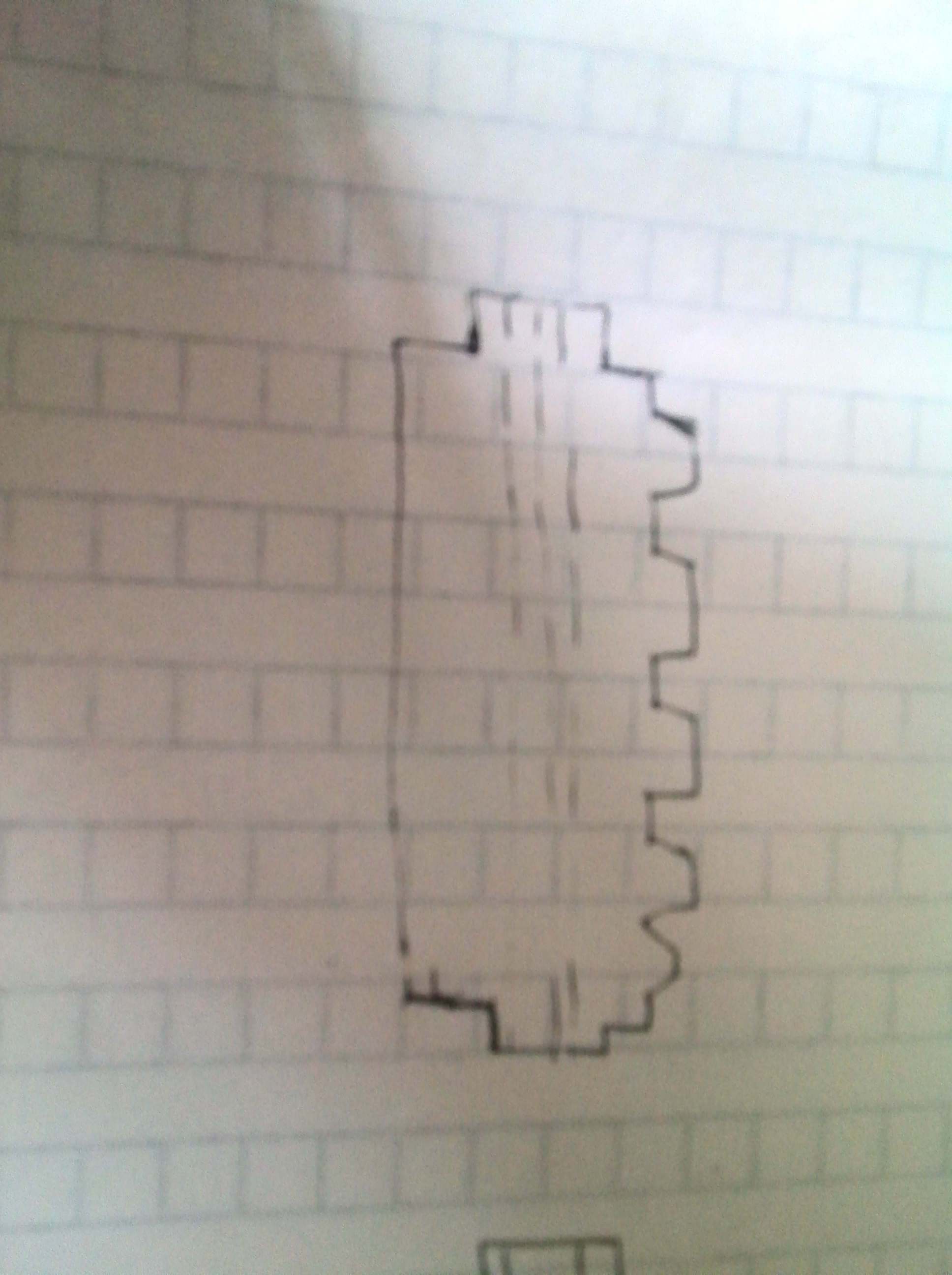

如图2所示有把滚刀，由于在使用时，滚刀的紧固端盖松动了，造成滚刀中的一排齿移位了，经把此排滚刀重新装好复位，并加固滚刀端盖圈后，刃磨滚刀前刀面后，想重新加工产品。
疑问：1.当然此排滚刀齿并未很好的贴合到原位置，造成滚刀的螺旋线并未恢复原状，如使用此种状态下的滚刀加工产品，对加工               的产品的精度有何影响？
            2.当使用此种状态（未完全恢复到原装刀状态下）的滚刀加工产品对滚刀本身有什么影响（滚刀的寿命等）?

yccando06

等大侠

nedlovell

如图1齿轮滚刀中间有两排切齿断了，请问在加工过程中如使用中间齿对刀加工齿轮，
疑问：1.此打断的两个切齿对加工的产品的精度有何影响？   加工出来的齿形容易出棱
          2.当使用此种损坏的滚刀加工时，需要注意什么？       目测了一下你刀具槽数很少，用刀具时容易将后面一排齿也打掉，加工时进给一定要放小


关于你第二个问题，要看你是什么设备了，不需要对中的机床应该没有影响，如果需要对中的话，只需要从新对中即可。（此说法请有关人员予以确认）

纪永君

打齿的滚刀已经报废，如果非要使用该滚刀对刀，可以将道具自传一下，转到好的一边对刀就可。
第二种情况，刀子也不能用。如果非要使用，好的情况是齿轮的一面渐开线齿形有相应的一点凸出，另一面凹进，这个量仍然无法估算，反面的就是刀子在加工的工作中将齿轮搞废，将滚齿机别停等等一系列故障，是操作人员致伤

yccando06

大侠们，求解

马全书

以我加工模数m0.5以下齿轮的经验：
1.1影响很小或没有影响
1.2进给速度减小和吃刀量减小有好处
2.1对产品的齿形和齿距有影响，俗称乱齿
2.2滚刀寿命应该降低吧？

deathen

回答：疑问1，这是镶片滚刀，中间掉俩齿后，这两个齿的加工量会加载到后一排齿上，造成后排齿载荷增大，影响主要有这几个，圆周载荷分布不均，后排刀齿面容易磨损，并且很容易继续打刀，即后排刀齿会继续断掉。对加工件的齿形影响会有一些，看工艺控制情况，大部分企业碰见这种情况都会继续加工，毕竟是粗加工，后续磨的时候还能补救。
问题2，使用的时候影响肯定是有的，但是实际情况是大部分企业在加工的时候还是照旧。理论上应当适当降低进刀量，减小刀齿的负荷。
图2 一排齿移位后重装，如果位移量在公差范围内没有啥大的影响，若超差较大，就会造成这一排齿一侧载荷重一侧轻，齿轮齿形影响较大，滚刀的磨损会加快，还有那个圈可不好固定，要先加热的！
以上为个人见解，请指教。

yccando06

HBTIANZE

最好重新铲磨一下，否则很容易打齿并造成工件位移的。

yccando06

deathen 发表于 2015-3-24 10:44


登录/注册后可看大图

回答：疑问1，这是镶片滚刀，中间掉俩齿后，这两个齿的加工量会加载到后一排齿上，造成后排齿载荷增大，影响 ...

恩，大侠分析的是，
