请教各位一个齿轮变位的问题

wchu0908 · 发表于 2015-3-4 17:29

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

请问内齿圈可以设计成负变位嘛？

如果已经设计成负变位了, 那太阳轮还是正变位好？行星轮还是负变位好？

niuershiye · 发表于 2015-3-6 11:56

本帖最后由 niuershiye 于 2015-3-6 12:23 编辑

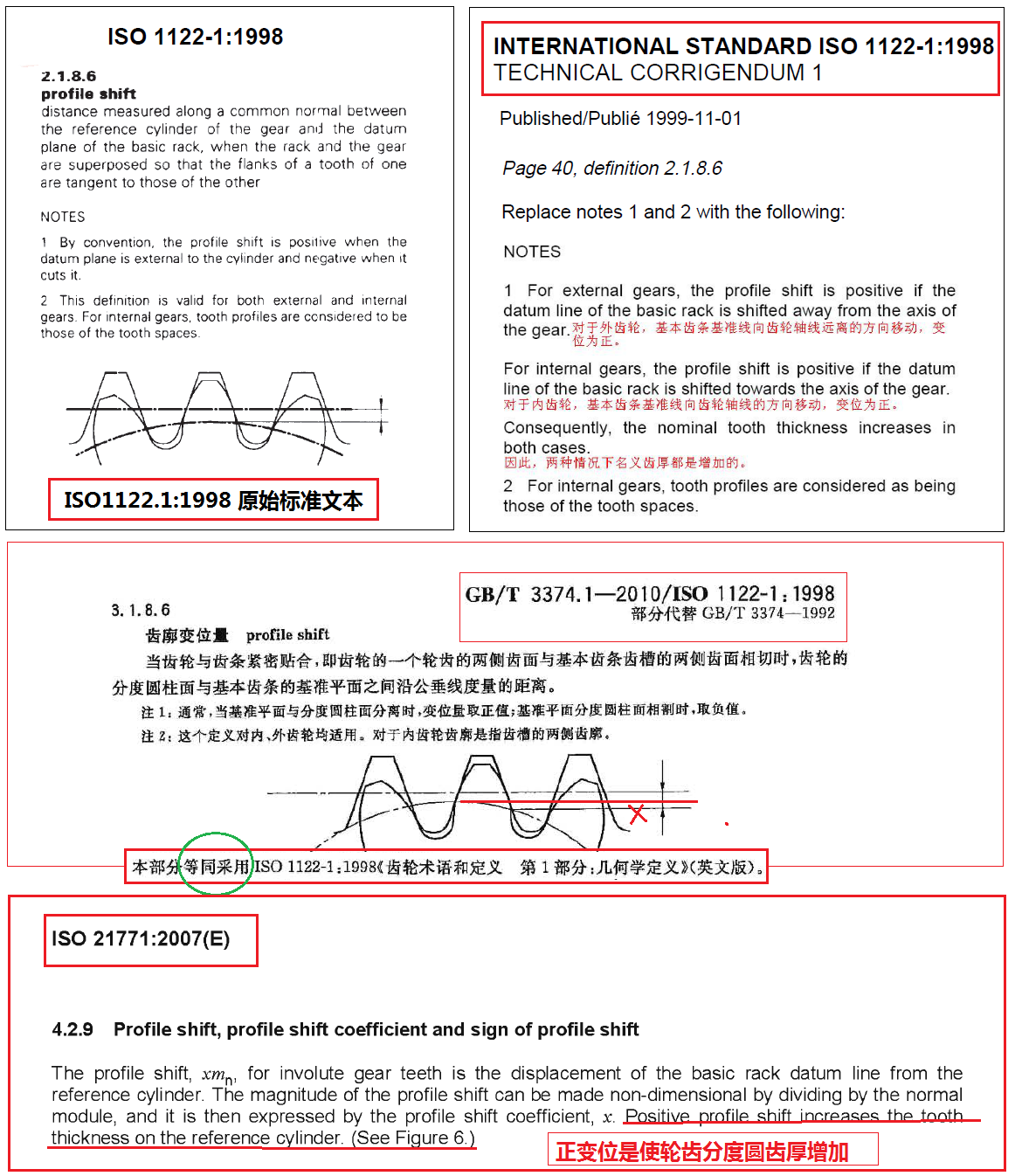

内齿变位 & 内啮合总变位有两种体系
1》GB/T 3374.1-2010 : 离开中心为正
2》ISO21771-2007 & DIN 3960-1987 ：分度圆齿厚增加为正
两者（+/- ) 是相反的。因此说内齿的变位（+/- )时，应当注明标准。
---------------------------------------------------
对外啮合，尽量避免《 - 》变位，负变位渐开线有效长度缩短，过度曲线增长(chang),齿面相对滑动大。
对于 NGW 行星轮齿数与传动比无关，为了避免《-》变位，可以适当减小行星轮的齿数。

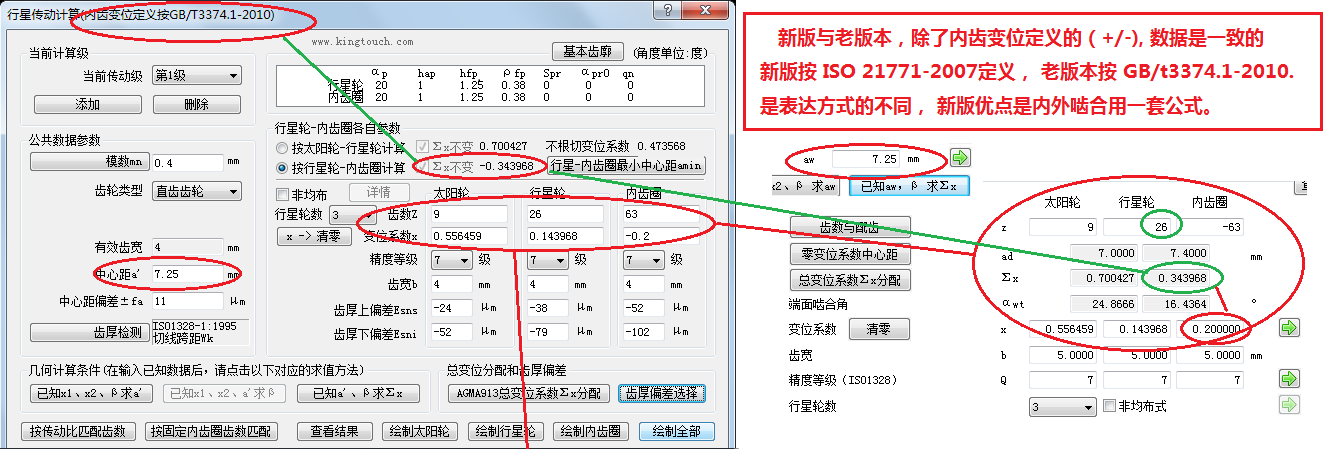

下面是一个例题。

NGW - 上海朱先生-tw003.png

-------------------------------------------------

------------------------------------------
内啮合的一般规则 DIN 3993-1

----------------------------------------------------------
内啮合有诸多学问的，要做好需要掌握这些资料的。

wchu0908 · 发表于 2015-3-11 15:58

niuershiye 发表于 2015-3-6 11:56

登录/注册后可看大图

内齿变位 & 内啮合总变位有两种体系
1》GB/T 3374.1-2010 : 离开中心为正
2》ISO21771-2007 & DIN 3960-1 ...

感謝牛爺這麼詳細的說明
