RV减速器中的3个定位销问题

lucklhz · 发表于 2015-2-26 09:59

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 lucklhz 于 2015-2-26 10:08 编辑

RV

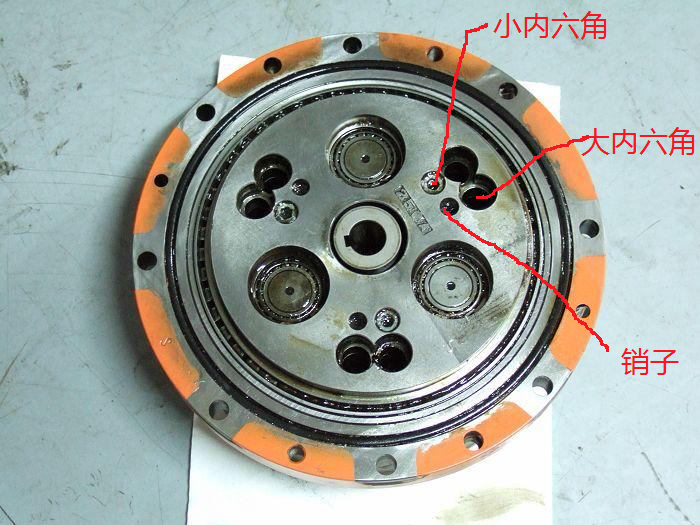

RV减速器中的3个定位销是圆柱销还是锥销啊？如图中所示。
另外，那几颗内六角螺栓，有两颗大的，是连接作用的，一颗小的是什么作用啊？
谢谢！

吉布提 · 发表于 2015-2-26 13:41

小内六角联接中间支柱，大内六角既可以联接中间支柱，也可以实施端面安装（两用）。

lucklhz · 发表于 2015-2-27 13:42

吉布提发表于 2015-2-26 13:41

登录/注册后可看大图

小内六角联接中间支柱，大内六角既可以联接中间支柱，也可以实施端面安装（两用）。

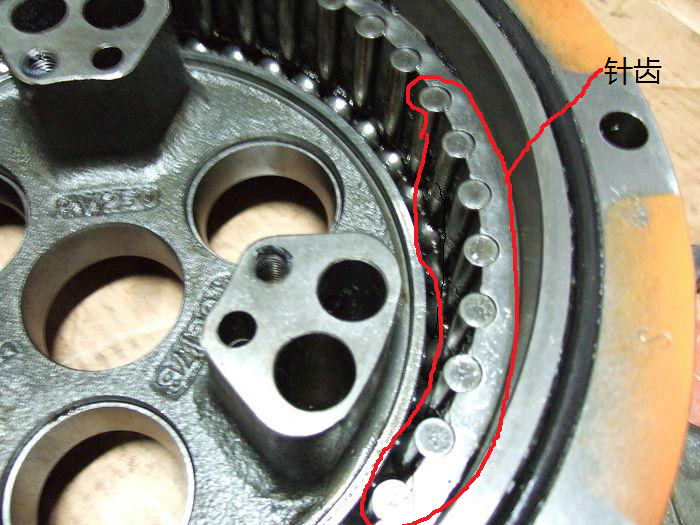

谢谢！像下图中的这些针齿，是这么安装的？这样不会脱落吗？有什么好的处理方法？

olarjuwon · 发表于 2015-2-28 15:03

E系列的RV减速机呢？应该是内螺纹圆锥销。螺栓有可能是连接两行星架的也可能是加脂孔紧定螺钉呢。

lucklhz · 发表于 2015-3-5 08:50

olarjuwon 发表于 2015-2-28 15:03

登录/注册后可看大图

E系列的RV减速机呢？应该是内螺纹圆锥销。螺栓有可能是连接两行星架的也可能是加脂孔紧定螺钉呢。

是的，谢谢！
