客户发了两张图纸，求见过的大神指点

thunder_cq · 发表于 2015-2-12 14:25

您需要登录才可以下载或查看，没有账号？注册

x

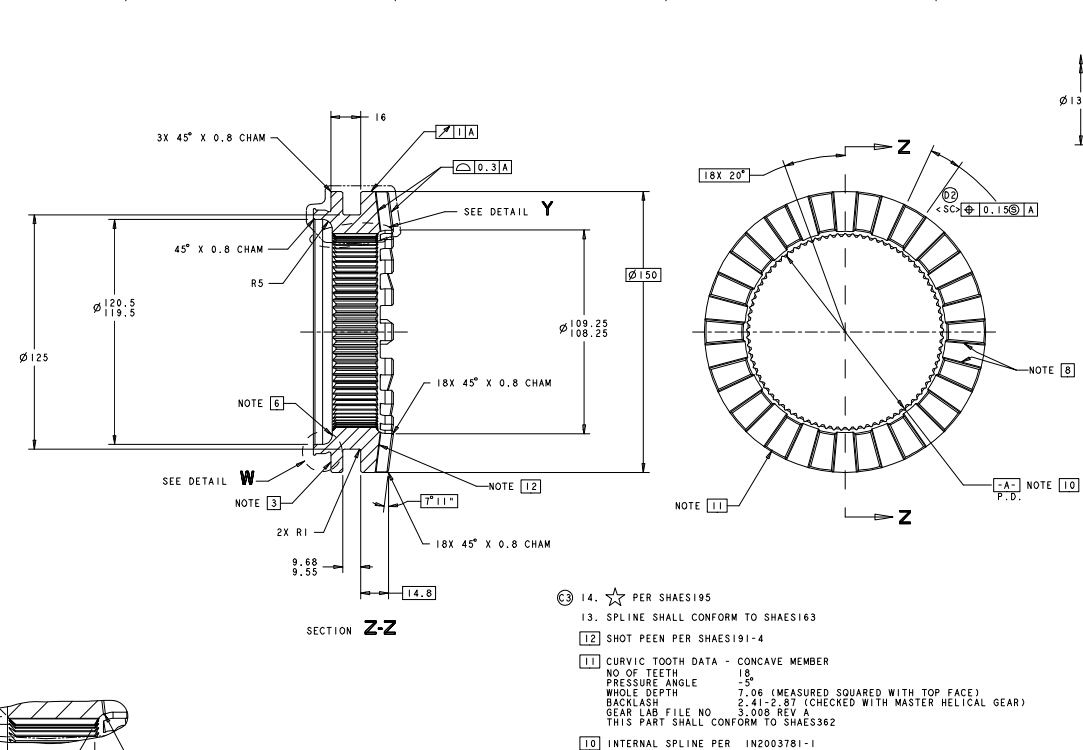

环齿参数：齿数 18，

压力角 -5°

全齿高 7.06

侧隙 2.41-2.87

有没有见过这样的齿轮，是伞齿轮吗？？？

zl3264507 · 发表于 2015-2-12 16:06

本帖最后由 zl3264507 于 2015-2-12 16:07 编辑

汽车上的同步器齿套，再加盆角齿。

thunder_cq · 发表于 2015-2-13 09:14

zl3264507 发表于 2015-2-12 16:06

登录/注册后可看大图

汽车上的同步器齿套，再加盆角齿。

盆角齿？是直锥齿还是弧锥齿？

Ericao · 发表于 2015-2-20 12:33

study study

hyfjy · 发表于 2015-2-23 14:27

thunder_cq 发表于 2015-2-13 09:14

登录/注册后可看大图

盆角齿？是直锥齿还是弧锥齿？

你自己看一下，是弧齿的，就称为弧齿锥齿轮的大轮，是直齿的，就称为直齿锥齿轮的大轮，如果是螺旋角很小的，稍有点弯的，可以称为零度螺旋角的弧齿锥齿轮。

advancezjz · 发表于 2015-2-26 20:06

我们加工过齿底直的环形齿，燕尾槽形，5度

李子木 · 发表于 2015-4-14 10:09

你是哪里的加工厂

wqswq · 发表于 2024-1-28 20:24

学习，学习
