DIN3960-1987 dFa 的问题

niuershiye

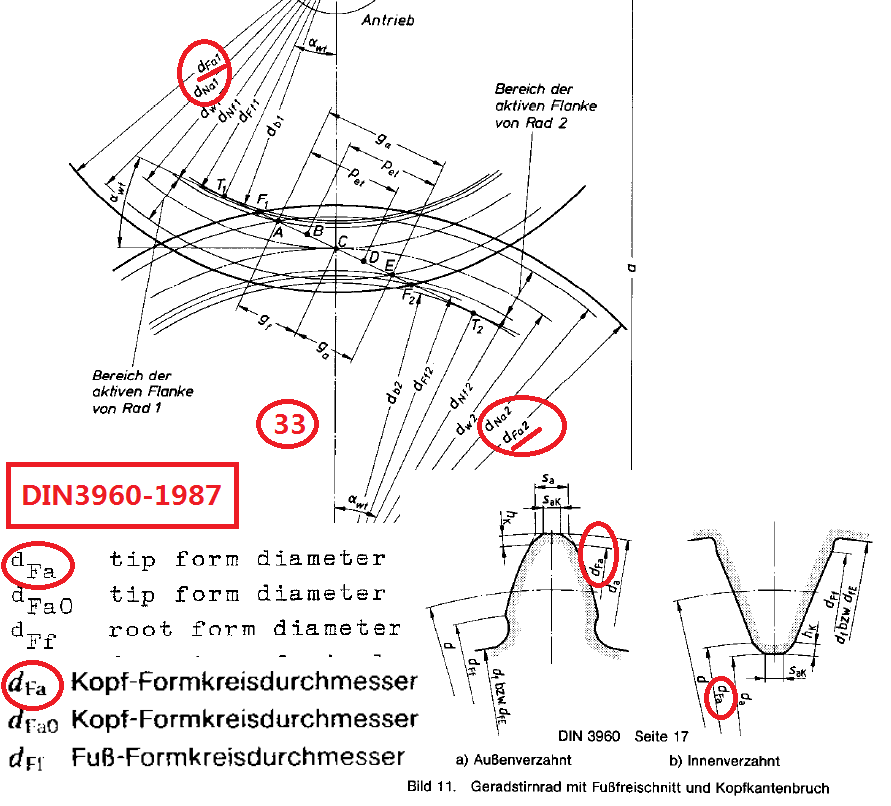

DIN 3960-1987  在 图 11 中，定义了 dFa (ISO 21771-2007 图24与之一致）
而在 DIN 3960-1987   图 33 中，显然与先前定义不同。

DIN 3960-1987  现在 在DIN 标准中已经被
DIN ISO 21771-2014 / DIN 21772-2012/ DIN21773-2014 这三个标准替代。

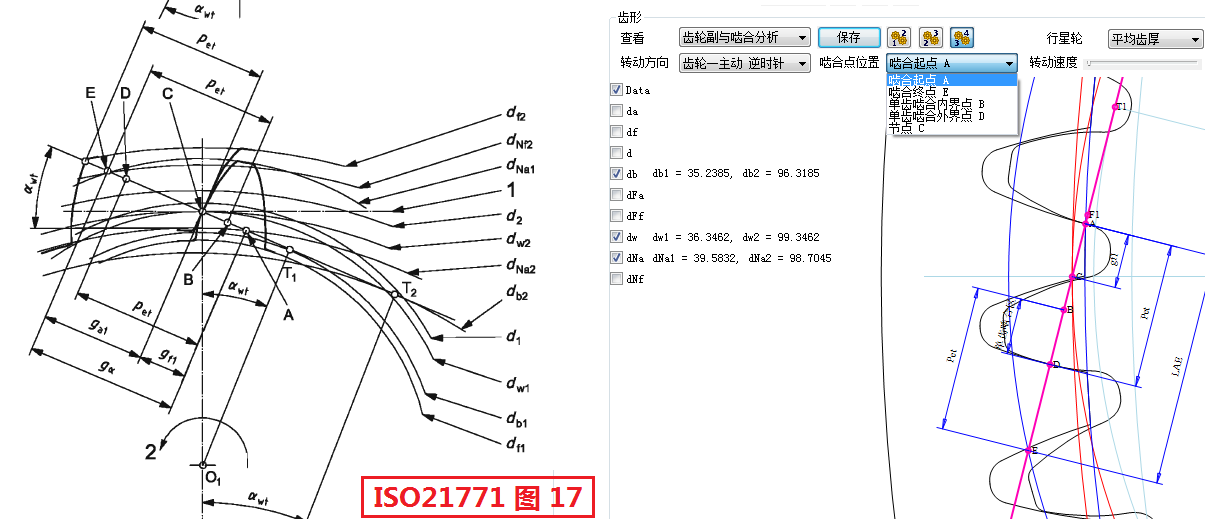

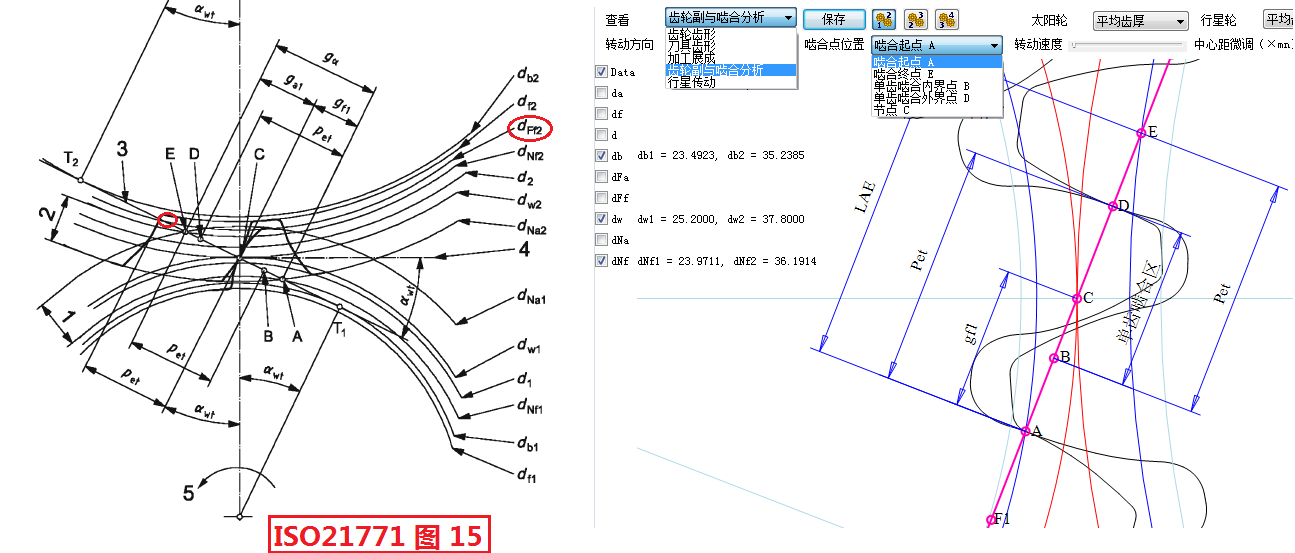

我们在绘制内外齿啮合图形时， 参照了 DIN 3960 & ISO 21771


------------------------------------------------

=============================

刀疤五

坐上沙发了.
顶部圆角，线切割能做出来，滚（剃，磨）巨困难。为什么不用倒角线呢？

niuershiye

刀疤五 发表于 2015-2-6 09:37


登录/注册后可看大图

坐上沙发了.
顶部圆角，线切割能做出来，滚（剃，磨）巨困难。为什么不用倒角线呢？

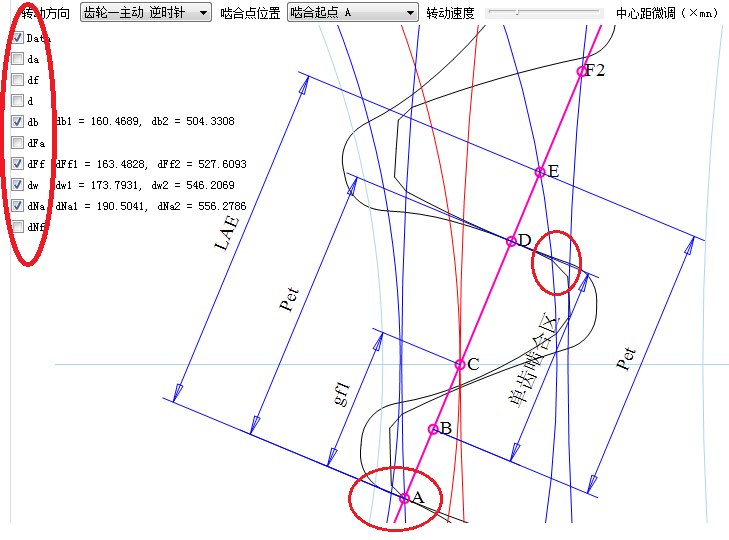

绘图时 主要想显示 da & dNa 不是一个概念，随意画了圆弧，现在时倒角啦

mcray23

青出于kisssoft，而胜于kisssoft

niuershiye

mcray23 发表于 2015-2-6 14:27


登录/注册后可看大图

青出于kisssoft，而胜于kisssoft

认认真真做事，踏踏实实做人。
不敢瞎吹 ！

pengjianyu

牛爷插齿参数的选择原则，1.走刀次数的选择，2.每刀的切入量（深度），请给位大侠赐教了，谢谢

niuershiye

从DIN 3960-1987 转换到 ISO 21771-2007 的几个错误
在 DIN ISO 21771-2014 中订正的

niuershiye

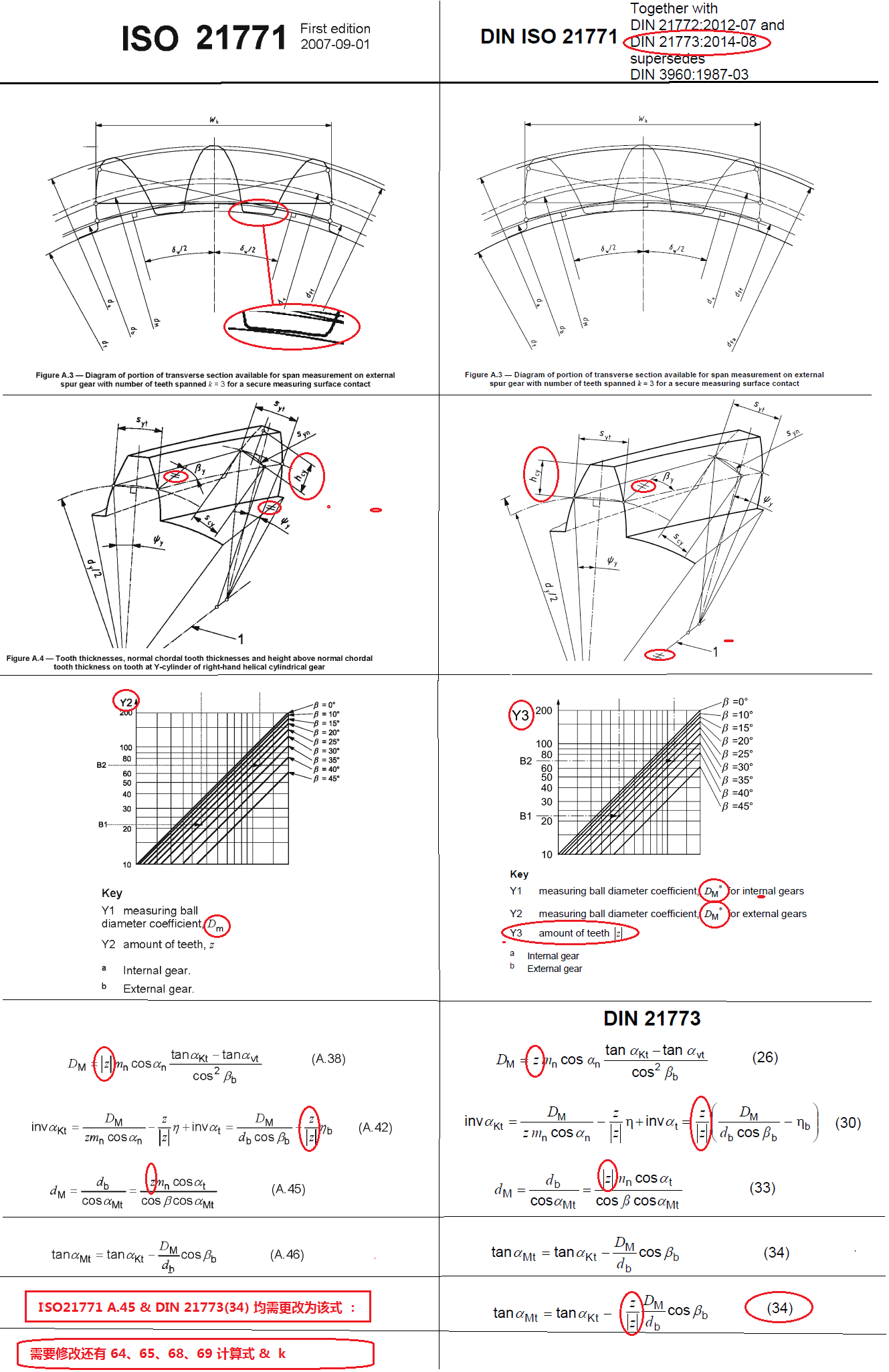

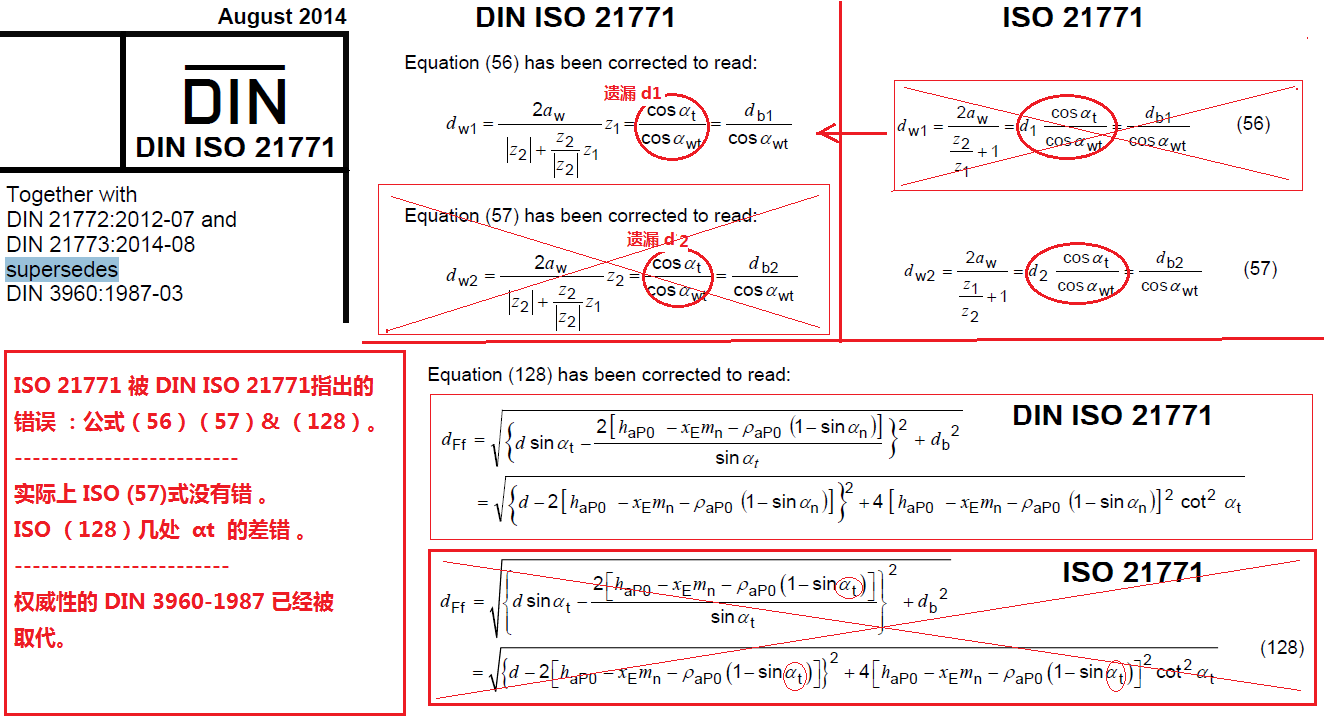

ISO 21771-2007 发布后，我们在应用中发现 21771 有些错误，于2010-8月向 ISO/T60 提出, 他们工作人员回答需要经过正规渠道提出。 我们为此 向 中国驻 ISO 首席石博 & 中国标准化委员会书面提出 ，可能是人微言轻吧， 没有下文。 DIN ISO 出来后。 我们高价 **来 DIN ISO 21771 & DIN 21773  对比如下 图 。 我们队ISO 21771-2007的修改， 在 DIN ISO 21771-2014 得到验证。 同时发现 DIN ISO 21771-2014也有错误。 DIN ISO 21771-2014 对 ISO 21771-2007 (57) 的修订是错误的 。ISO21771 (57) 是正确的 。

admin

niuershiye 发表于 2015-3-1 21:46

牛爷厉害！

twtqiqing

牛爷用的什么分析软件，求教
