半轴齿轮点蚀

futong · 发表于 2015-1-14 11:37

您需要登录才可以下载或查看，没有账号？注册

x

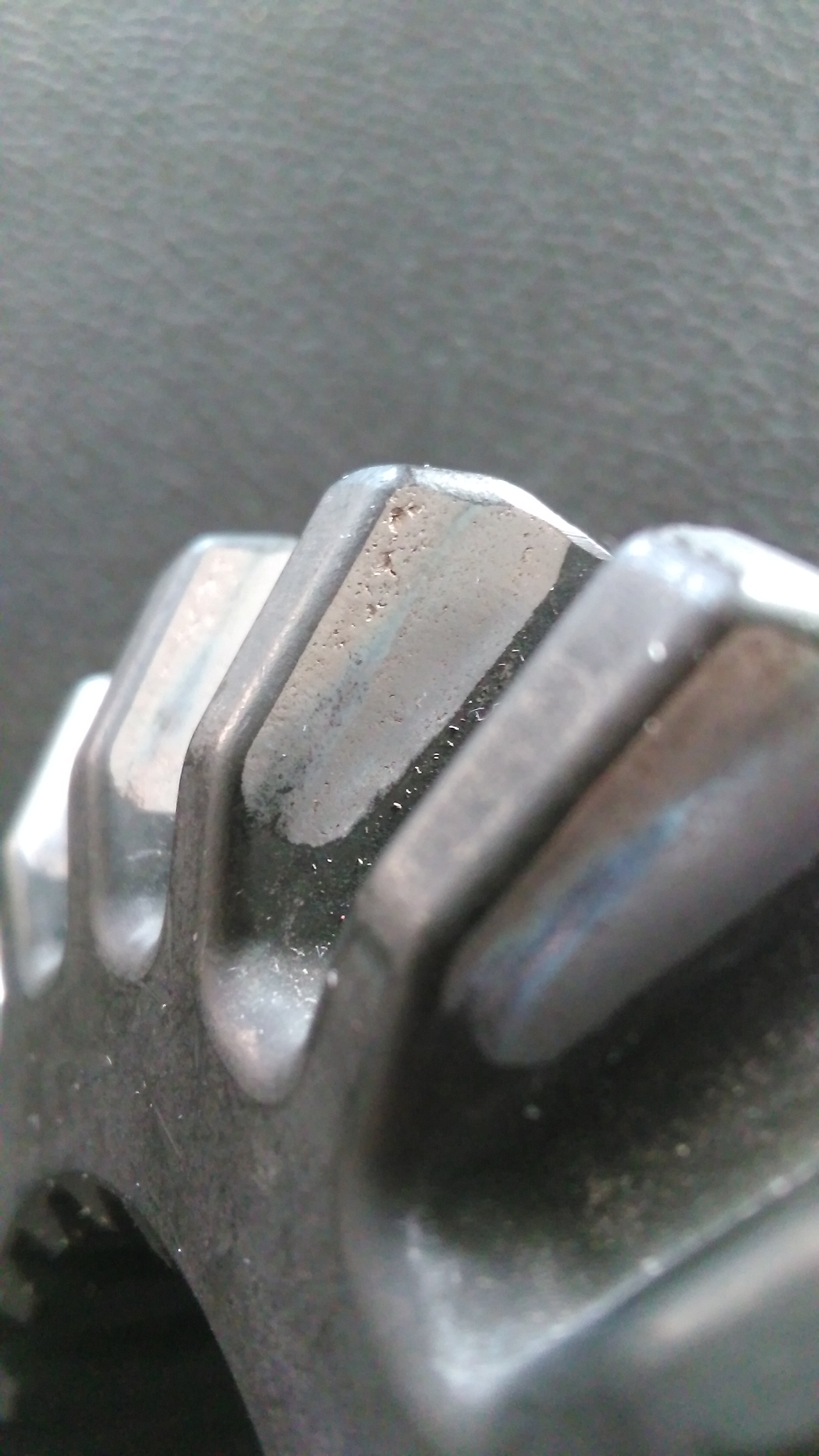

如图，

futong · 发表于 2015-1-20 15:36

4个行星轮，2个半轴齿轮，10/18齿，模数5.4，半轴齿轮转速156，单个半轴齿轮扭矩1250N.M，时间16小时，出现上图中的齿顶点蚀现象，请大家说说原因。

hyfjy · 发表于 2015-1-21 21:42

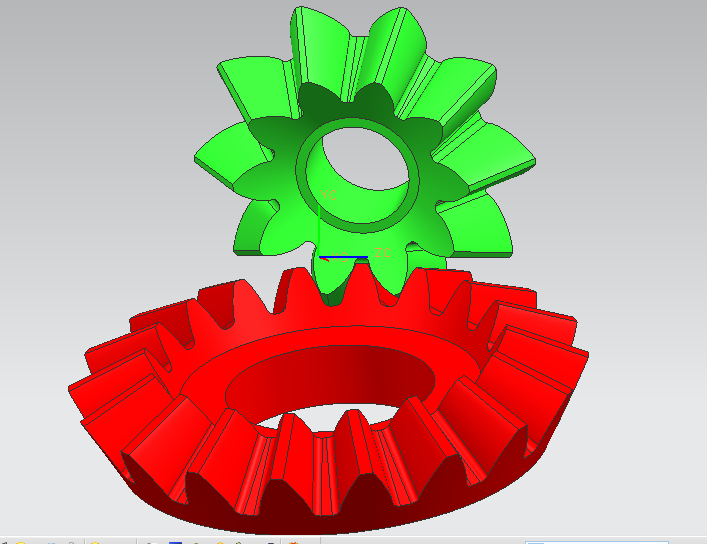

估计齿轮副选用的压力角小了，10比18齿的直锥齿轮副，齿形角可选为25度，就有很强的抗点蚀能力，另外在热处理，选材，工艺上都要注意，靠齿顶部分并非最容易发生点蚀的位置，所以还得从材料与热处理上找原因。


futong · 发表于 2015-1-22 11:14

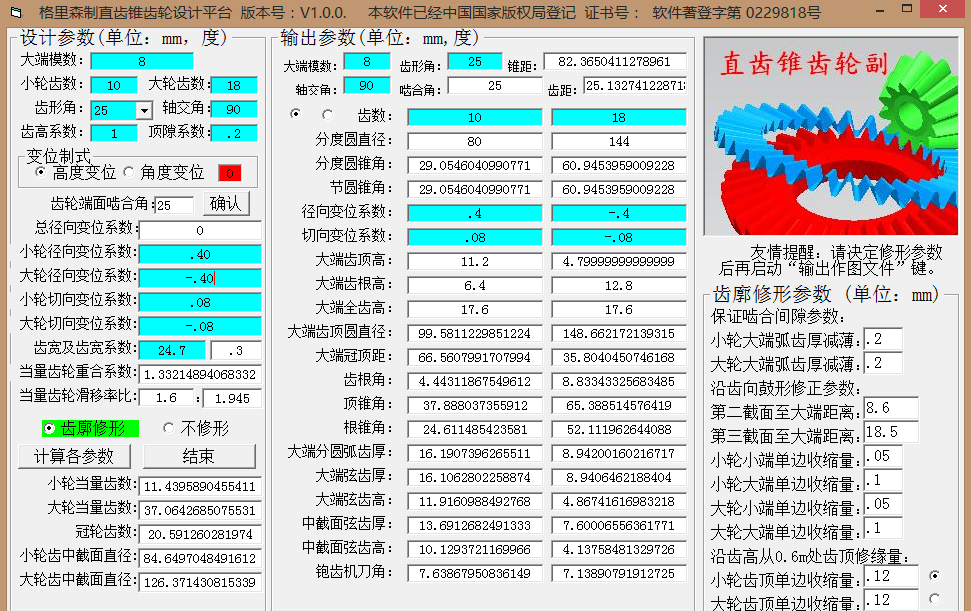

谢谢版主建议，齿形角加大，齿轮的轴向力也会相应增加，对齿轮垫片也有影响的吧，版主软件中选用的变位系数好大，这样选择有什么依据？这样和22.5度的压力角直接增加变位系数的差距明显吗？

hyfjy · 发表于 2015-1-26 21:15

futong 发表于 2015-1-22 11:14

登录/注册后可看大图

谢谢版主建议，齿形角加大，齿轮的轴向力也会相应增加，对齿轮垫片也有影响的吧，版主软件中选用的变位系数 ...

格里森制的直锥齿轮跟据传动比可以计算或者查表得出高度变位系数，视乎与压力角无关。本例题的变位系数就是这样得到的。

hyfjy · 发表于 2015-1-26 21:22

压力角大会影响轴向力么？视乎会影响径向力吧？锥齿轮的垫片只要选材和热处理得当，一般不会坏的。

woodee · 发表于 2015-1-26 21:38

锻造、滚压件，变形较大时，会有金属键网格断裂出现“夹层”，运行久了起粉、掉渣。
精锻前，充分热实效处理，会有效果。

futong · 发表于 2015-1-27 10:32

hyfjy 发表于 2015-1-26 21:22

登录/注册后可看大图

压力角大会影响轴向力么？视乎会影响径向力吧？锥齿轮的垫片只要选材和热处理得当，一般不会坏的。

锥齿轮不是会影响的？有个TAN（alfa）在，不过影响很小。当然径向力也影响。

futong · 发表于 2015-1-27 10:43

hyfjy 发表于 2015-1-26 21:15

登录/注册后可看大图

格里森制的直锥齿轮跟据传动比可以计算或者查表得出高度变位系数，视乎与压力角无关。本例题的变位系数就 ...

不知道那个传动比的计算变位系数的公式怎么得来的 x=0.37*(1-1/u^2)，按照这个算，变位系数也就0.25左右。
