NGWN1型与NGWN2型行星机构的自动高精度建模

hyfjy · 发表于 2014-12-11 07:38

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

NGWN1通常指输入与输出行星轮齿数不同，而NGWN2型二种行星轮是同一参数的。


那个是1型，那个是2型是否明白？

hyfjy · 发表于 2014-12-11 07:40

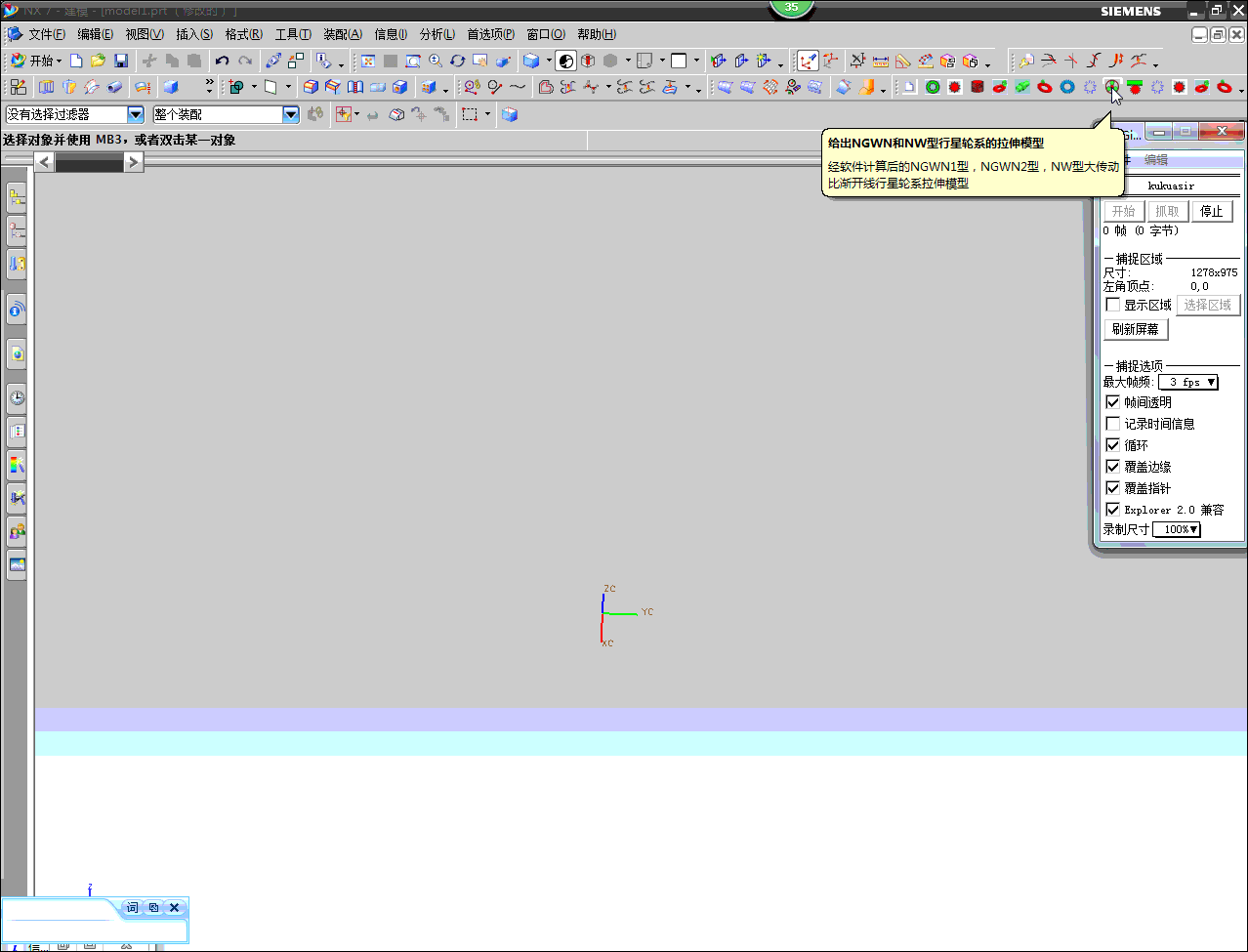

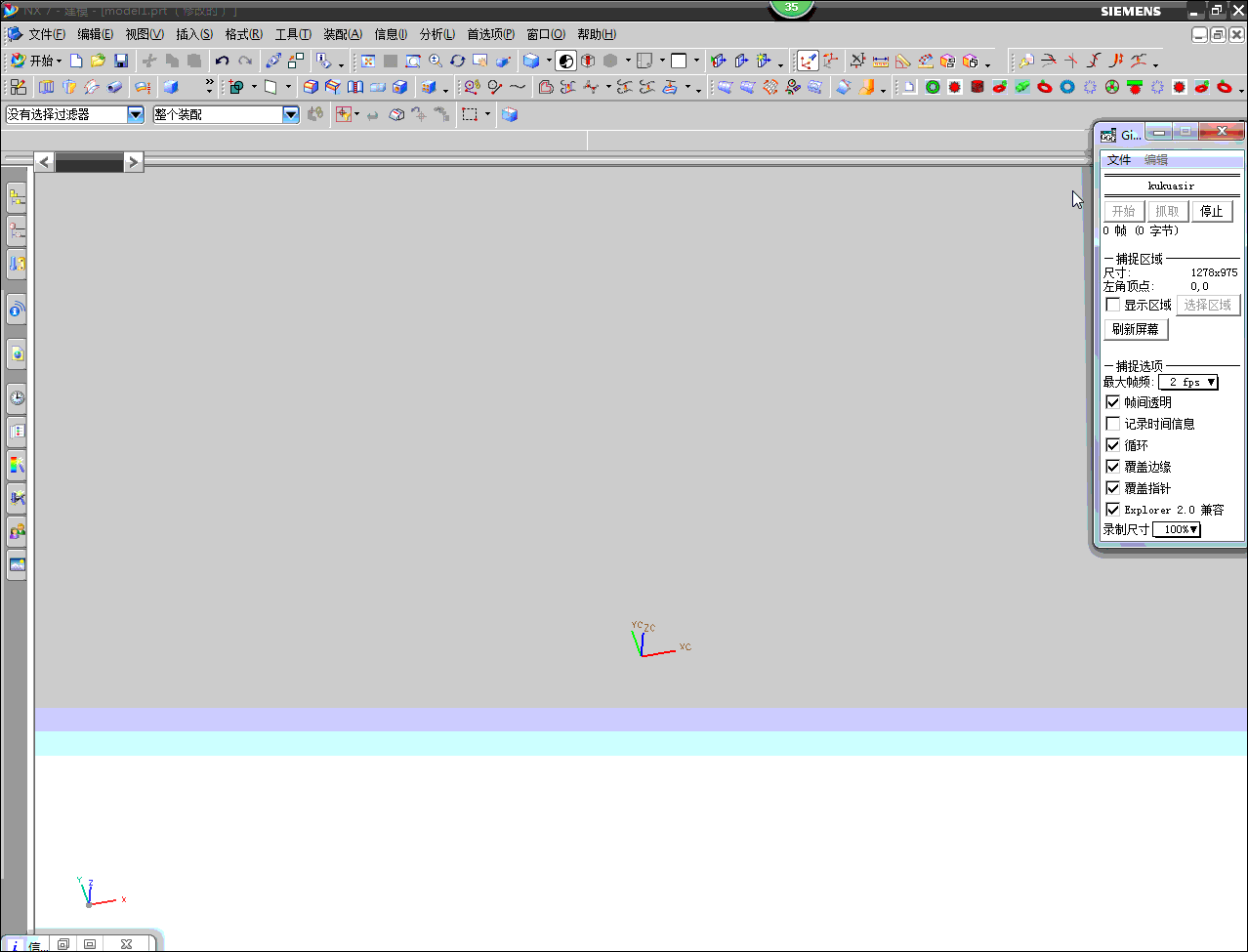

过程是在专用软件中设计计算后，由UG软件自动输出直齿齿形的样条线，自动进行拉伸后组成完整的行星机构。

mrmrw · 发表于 2014-12-11 08:21

费老现在是主攻行星系列传动了！恭喜！

waitthelove · 发表于 2015-1-2 22:52

很厉害的说啊！~！！

qq3120920182 · 发表于 2015-1-23 11:21

楼主，是你让我深深地理解了‘人外有人，天外有天'这句话。谢谢侬！

登录/注册后可看大图

jerry_x63 · 发表于 2019-1-30 11:16

费老好！请问NGWN2型行星轮各齿轮的变位你是如何分配的？谢谢

hyfjy · 发表于 2019-2-2 21:56

jerry_x63 发表于 2019-1-30 11:16
费老好！请问NGWN2型行星轮各齿轮的变位你是如何分配的？谢谢

因为行星轮相对于二个内齿轮有不同的啮合角，对于分配变位系数也就提出了特殊的要求，即各啮合角尽可能取得较为合理，内齿轮的最少齿数不可太少，最好能在45以上，最少不得少于39齿。即使这样，这种类型的行星结构最终得到的变位系数都是不尽人意的。从结构上说，最好把NGW2的结构设计成为NGW1型，这才是根本的解决办法。

jerry_x63 · 发表于 2019-2-13 08:09

hyfjy 发表于 2019-2-2 21:56
因为行星轮相对于二个内齿轮有不同的啮合角，对于分配变位系数也就提出了特殊的要求，即各啮合角尽可能取 ...

谢谢费老指点！
