1000KW行星齿轮箱设计

xxjjqq414 · 发表于 2014-12-9 11:27

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

背景：工程改造项目，12台
相关条件：
1.输入转速1000rpm;
2.功率1000KW；
3.速比i=-4；
4.全天24小时工作；全年工作320天；
5.10000V交流电机输入；负载为风机；
6.露天；山东地区；
7.数量：12台
8.因为是改造项目，输入输入必须同轴
9.轴向尺寸没有要求
10.交货期2015.10.1前

以上为主要设计条件，如有感兴趣的企业、高手可以技术交流、合作。

xxjjqq414 · 发表于 2014-12-9 11:29

补充一下第三条和第八条必须满足

niuershiye · 发表于 2014-12-9 13:28

本帖最后由 niuershiye 于 2014-12-9 13:49 编辑

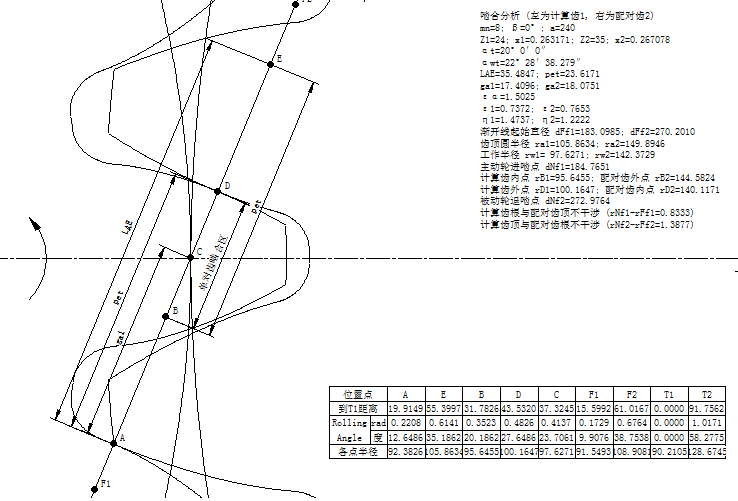

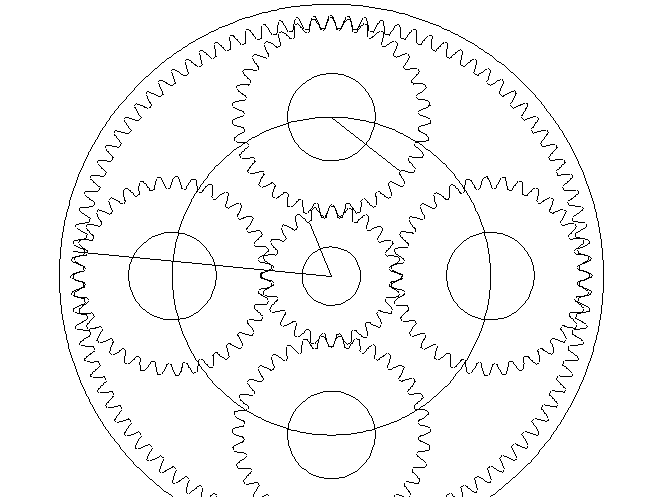

i=-4 , 对于NGW 形式只能固定行星架！
按照功率与转速，中心距 240，4个行星轮，模数 8 ，标准齿廓，适当变位！
材料，合金钢渗碳淬火

xxjjqq414 · 发表于 2014-12-9 14:15

谢谢前辈！终于不用纠结-4速比问题了！

xxjjqq414 · 发表于 2014-12-9 14:16

niuershiye 发表于 2014-12-9 13:28

登录/注册后可看大图

i=-4 , 对于NGW 形式只能固定行星架！
按照功率与转速，中心距 240，4个行星轮，模数 8 ，标准齿廓，适 ...

谢谢前辈！终于不用纠结-4速比问题了！

xxjjqq414 · 发表于 2014-12-10 11:27

谢谢关注！
问题分别回答如下
1.输入输出同轴（因为是改造项目，不可能将客户电机换掉
2.径向没有要求，基础有很大空间，轴向在有可能的情况下尽量小一点（虽然原来电机可以轴向移动一定距离）
3.还想不到更好的方法啊！
4.电机为10000V 六级电机联轴器问题不大，可以将原来联轴一起换掉
5.≥3年
6.卧式
7.原来是液力耦合器+齿轮箱，我们该着是将它全部换掉，齿轮箱只是一部分

吉布提 · 发表于 2014-12-10 12:02

我可以给您报价，减速机生产厂在上海，绝对专业可靠。联系人：0517-83501116 周先生

一地鸡毛09 · 发表于 2014-12-10 18:28

吉布提可以信赖。
我们厂也不错呵呵，5000kw立磨行星做过

guanxinlong · 发表于 2014-12-17 10:44

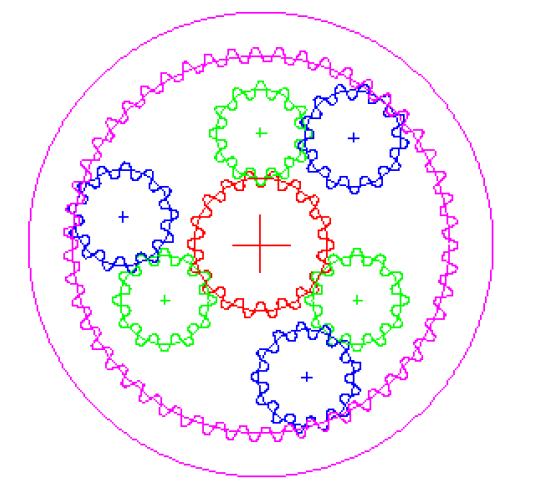

你好，这个可以用类行星传动，结构更合理一些，我们可以探讨QQ17061302

niuershiye · 发表于 2014-12-18 16:57

本帖最后由 niuershiye 于 2014-12-18 17:06 编辑

xxjjqq414 发表于 2014-12-9 14:15

登录/注册后可看大图

谢谢前辈！终于不用纠结-4速比问题了！
