关于内啮合过渡曲线干涉问题讨论

baiyun207 · 发表于 2014-12-4 14:58

您需要登录才可以下载或查看，没有账号？注册

x

本人正在设计一行星齿轮箱，发现内啮合有干涉。以前通过改变变位都能解决，现在不行了。
请教师傅们，还有什么办法能解决此问题。
欢迎讨论，助推交流气氛
以下为设计参数：
a=11(x=0.56) b=46(x=0) c=17(x=0) m=0.5 i=139 中心距=7.25 3级串联

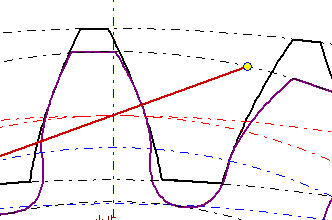

干涉图样

hyfjy · 发表于 2014-12-4 21:18

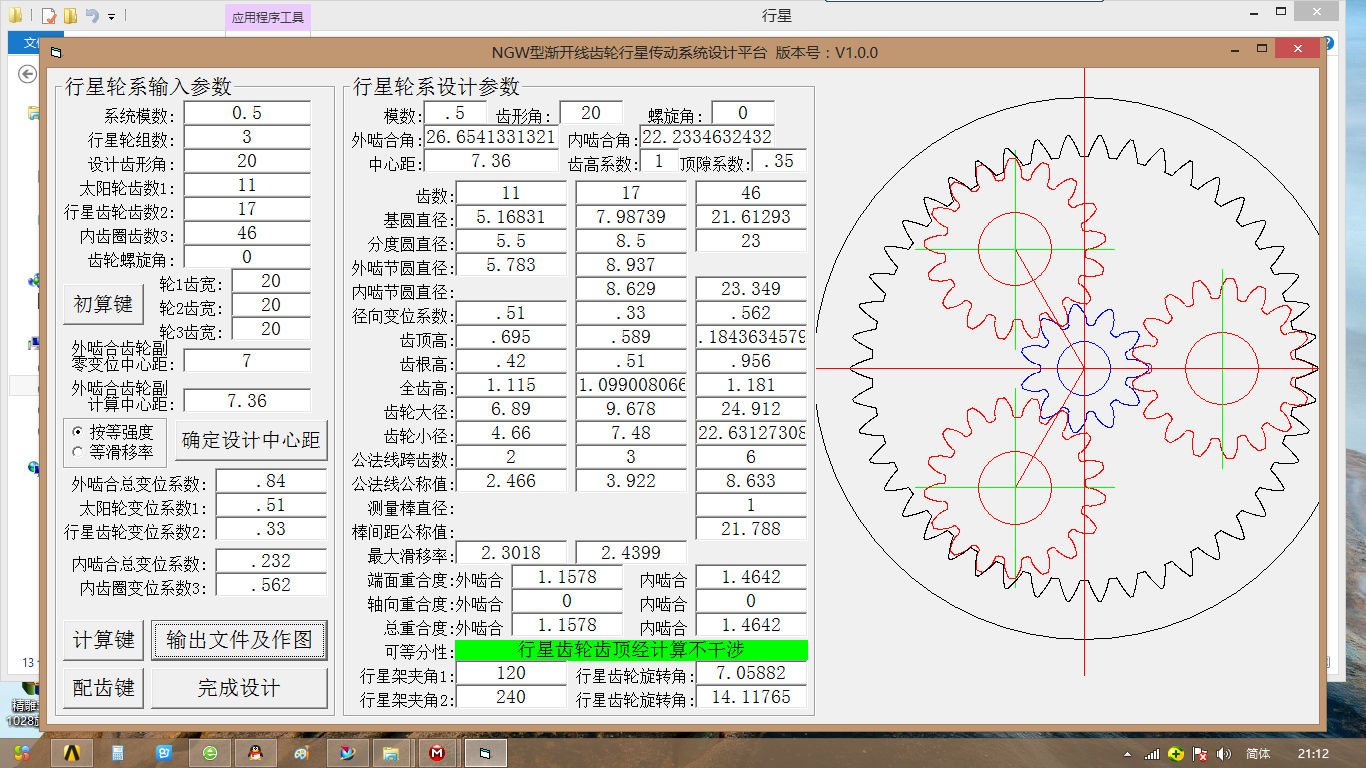

可以按这个计算试试：


hyfjy · 发表于 2014-12-4 21:21

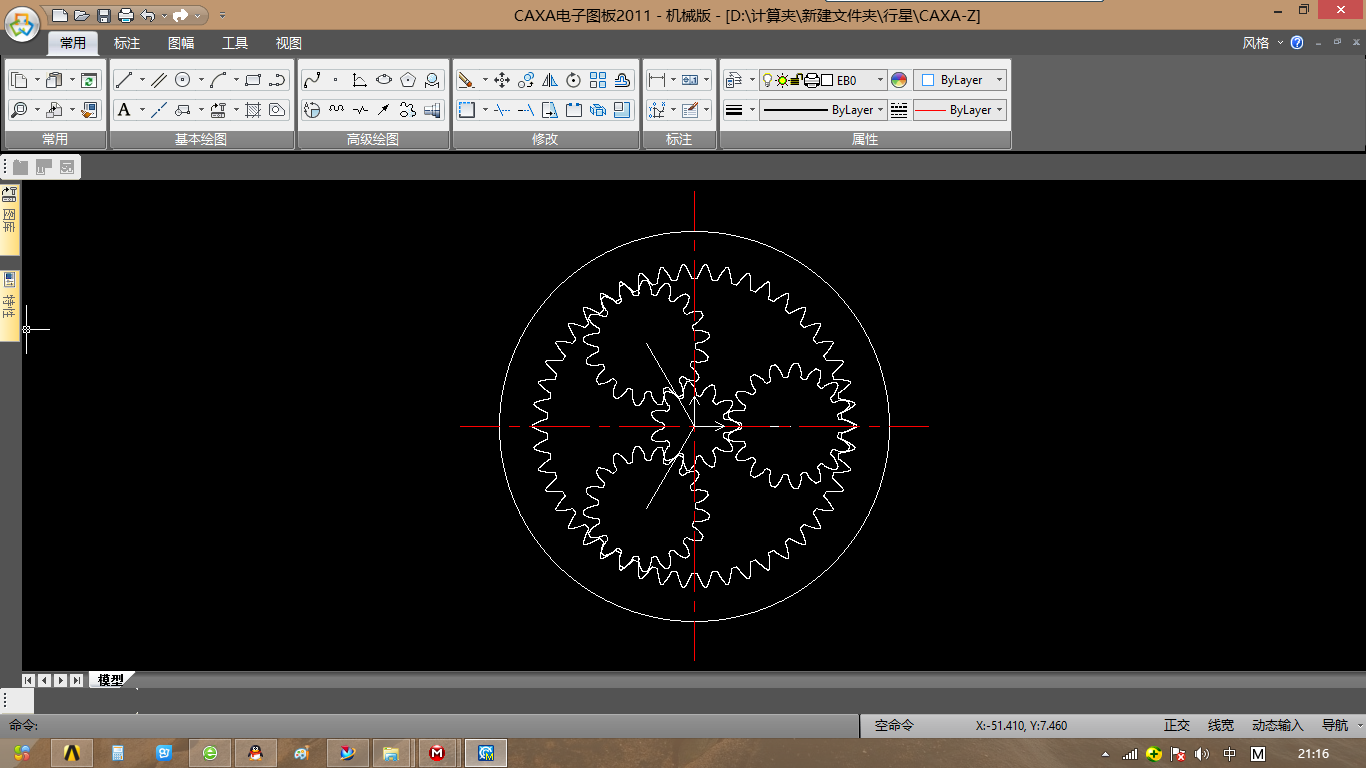

压缩的二维图：

CAXA-Z.zip (256.04 KB, 下载次数: 22)

81291961 · 发表于 2014-12-5 12:38

很简单，把齿圈的齿顶减一点就好了，内啮合都有这个现象

baiyun207 · 发表于 2014-12-5 13:09

hyfjy 发表于 2014-12-4 21:18

登录/注册后可看大图

可以按这个计算试试：

挺好的，只是计算我的有些误差，并且没有传动指标的结果，不知道有没有干涉。反正我计算的还的有点干涉。

baiyun207 · 发表于 2014-12-5 13:11

hyfjy 发表于 2014-12-4 21:21

登录/注册后可看大图

压缩的二维图：

看到了，明显有过渡曲线干涉。

baiyun207 · 发表于 2014-12-5 13:12

81291961 发表于 2014-12-5 12:38

登录/注册后可看大图

很简单，把齿圈的齿顶减一点就好了，内啮合都有这个现象

有道理，多谢了！

niuershiye · 发表于 2015-1-2 00:35

按照费老师数据画了一下啮合图，不干涉。


really · 发表于 2015-7-21 21:26

niuershiye 发表于 2015-1-2 00:35

登录/注册后可看大图

按照费老师数据画了一下啮合图，不干涉。

软件上内齿轮全齿高和齿根高，齿顶高之和对不上啊？

bangder · 发表于 2022-6-21 22:54

尺寸限制吗？重合度太低了吧
