双包络蜗轮加工过程—基于数控加工中心

这个样子很好 · 发表于 2014-12-3 10:14

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由这个样子很好于 2014-12-3 10:23 编辑

之前一帖子写了基于数控加工中心的双包络蜗轮加工过程，并附了VT仿真视频。但是少了实际加工过程和加工完成的产品，这次发几张图来补充。

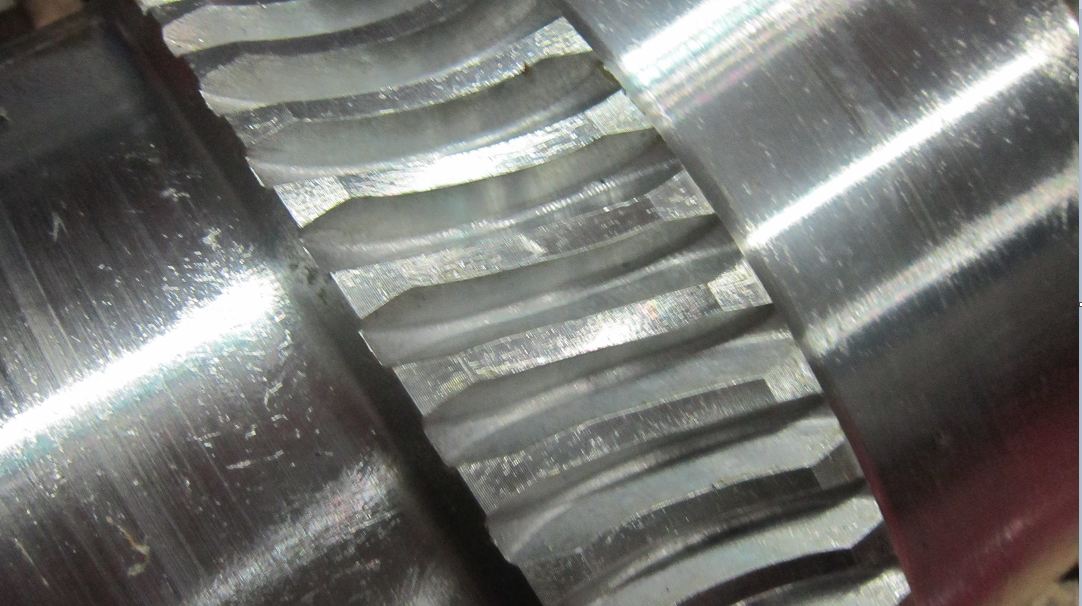

双包络蜗轮的齿面

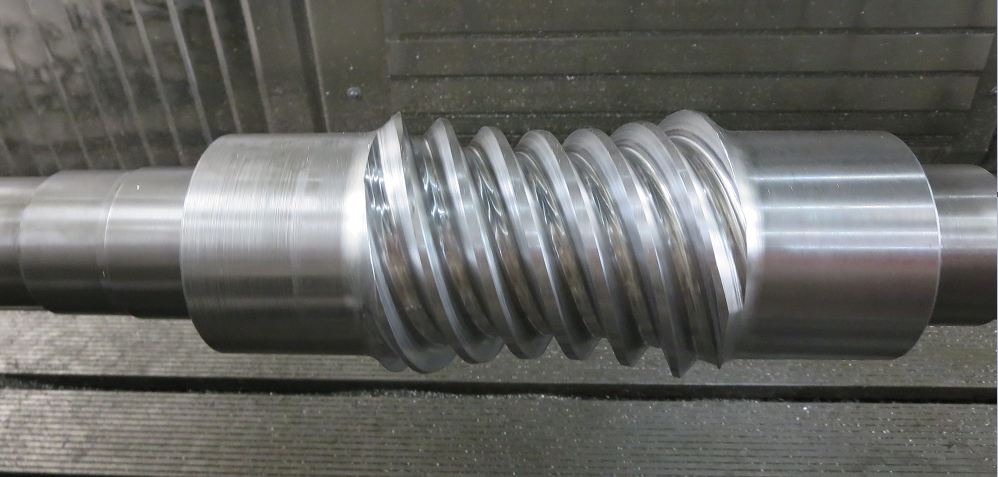

双包络蜗杆

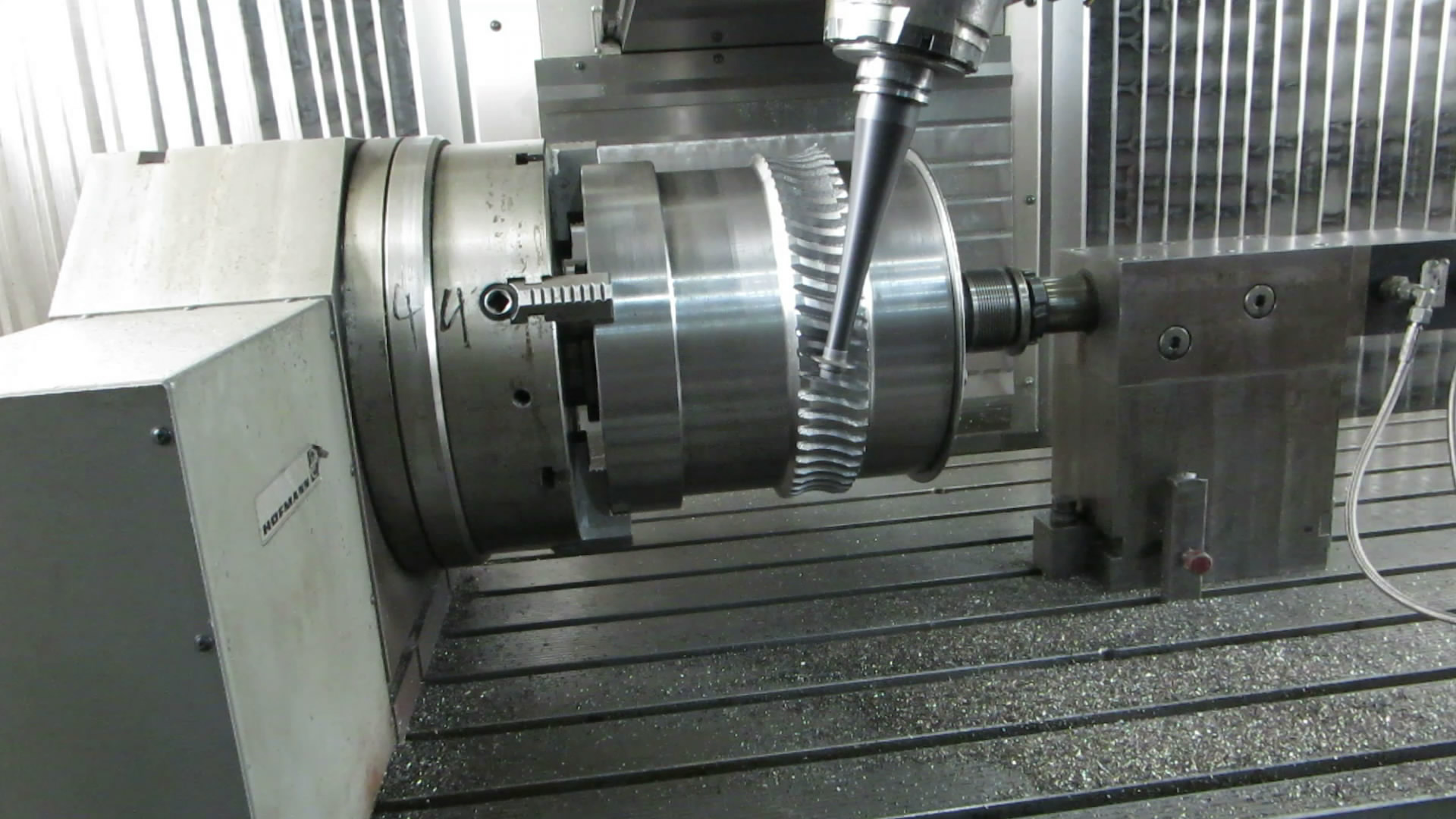

双包络蜗轮的加工过程

lihutou · 发表于 2014-12-4 19:42

好先进的机器。刀具轨迹是自己编程算的，还是通用CAM软件生成的？

hyfjy · 发表于 2014-12-4 21:05

把一对模型发上来看看才好，啮合的印痕在什么位置呢？

这个样子很好 · 发表于 2014-12-5 09:27

lihutou 发表于 2014-12-4 19:42

登录/注册后可看大图

好先进的机器。刀具轨迹是自己编程算的，还是通用CAM软件生成的？

齿面和刀轨都是算出来的，接触区滑过全部齿面，传动精度轻松达到ISO3-4级。已用于上海某大型国企海上产品，现正和某机床企业合作，用于加工中心。
