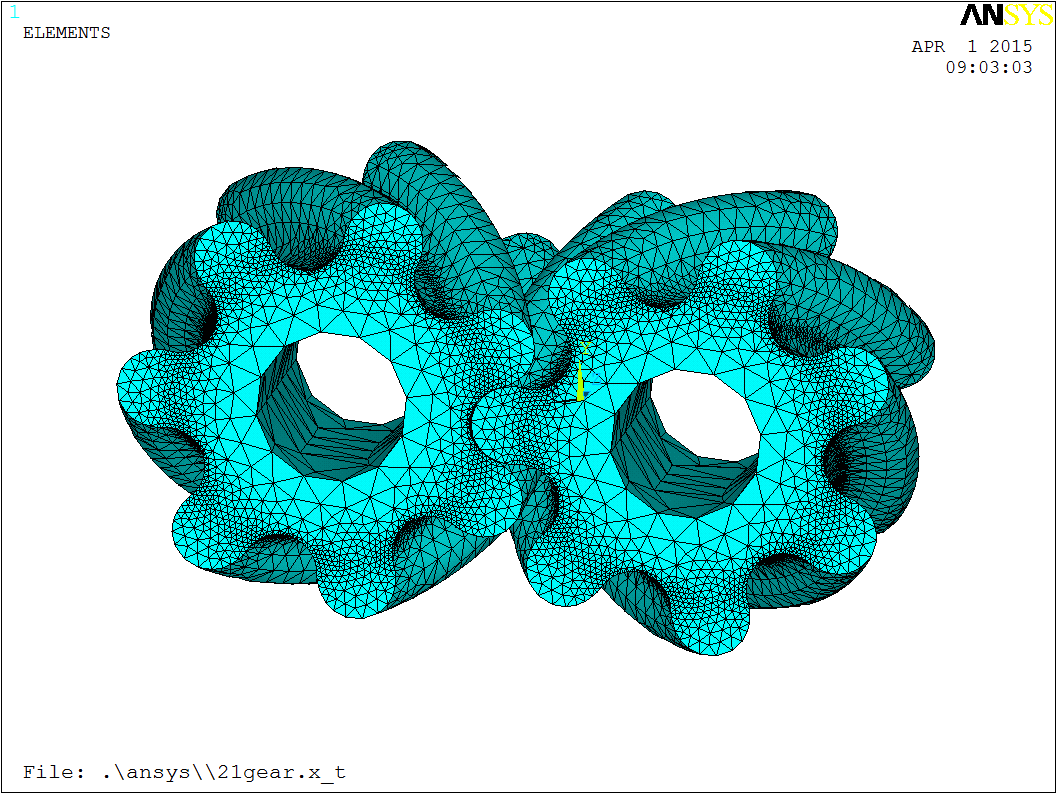

圆弧齿轮泵转子开发成功

hyfjy

天菲二号 发表于 2020-9-5 09:43
圆弧齿的承载能力高于渐开线，要是批量加工设备能跟上，把他延伸到常规的工程机械就好了。

除了“承载能力高于渐开线”这个比较模糊的概念，还有缺点呢？展成法很难得到精密齿形，对安装距极其敏感，很容易形成边缘接触，量产性极为困难，要稳定地达到量产，高精度，几乎价格就可以否定掉了。齿轮泵传统意义上用的外啮合平行轴齿轮泵，噪音通常特别大，技术含量虽然有，但不是特别高，所以几乎全国各地都有各种规格的齿轮泵厂，一个产品做成了傻大粗的产品，低价格竟挣，其实走内啮合齿轮泵的路，噪音就会明显的降下来，工艺上也不是太复杂，国外的高端产品，大多是走这条路了。

吉祥小鱼

我之前也关注过该螺旋齿。国内，如果使用，前期应该以仓储类电叉、部分叶片泵改齿轮泵的非内燃汽车为主。国外，目前力士乐、马祖奇两家均已系列化量产。

tower_cqu

有点像螺杆压缩机的转子。90年代从国外引进的时候，国内一些企业就开始仿照了，一般都是专用铣床成形铣、成形磨。

cdj_81

我也需要加工，但找不到合适厂家，我有成品废件，如能测绘恢复联系13852920819

zengxiaodong

hyfjy 发表于 2020-9-6 23:39
除了“承载能力高于渐开线”这个比较模糊的概念，还有缺点呢？展成法很难得到精密齿形，对安装距极其敏感 ...

除了“承载能力高于渐开线”这个比较模糊的概念，还有缺点呢？展成法很难得到精密齿形，对安装距极其敏感，很容易形成边缘接触，量产性极为困难，要稳定地达到量产，高精度，几乎价格就可以否定掉了。


赞同！！！！！！！！！！

zl3264507

这种圆弧油泵齿轮我们生产过几批，主要工艺为滚磨，齿厚的控制也要有一些特殊方法，齿形的检验需要三座标，精度要求也非常高。油泵齿轮不仅仅是齿形齿向，轴颈的外圆，齿的端面尺寸以及形位公差要求非常高。

zengxiaodong

tower_cqu 发表于 2020-9-14 17:52
有点像螺杆压缩机的转子。90年代从国外引进的时候，国内一些企业就开始仿照了，一般都是专用铣床成形铣、成 ...

你说的很对，确实有点像双螺杆压缩机的转子，而且是非密闭型双螺杆压缩机！

zengxiaodong

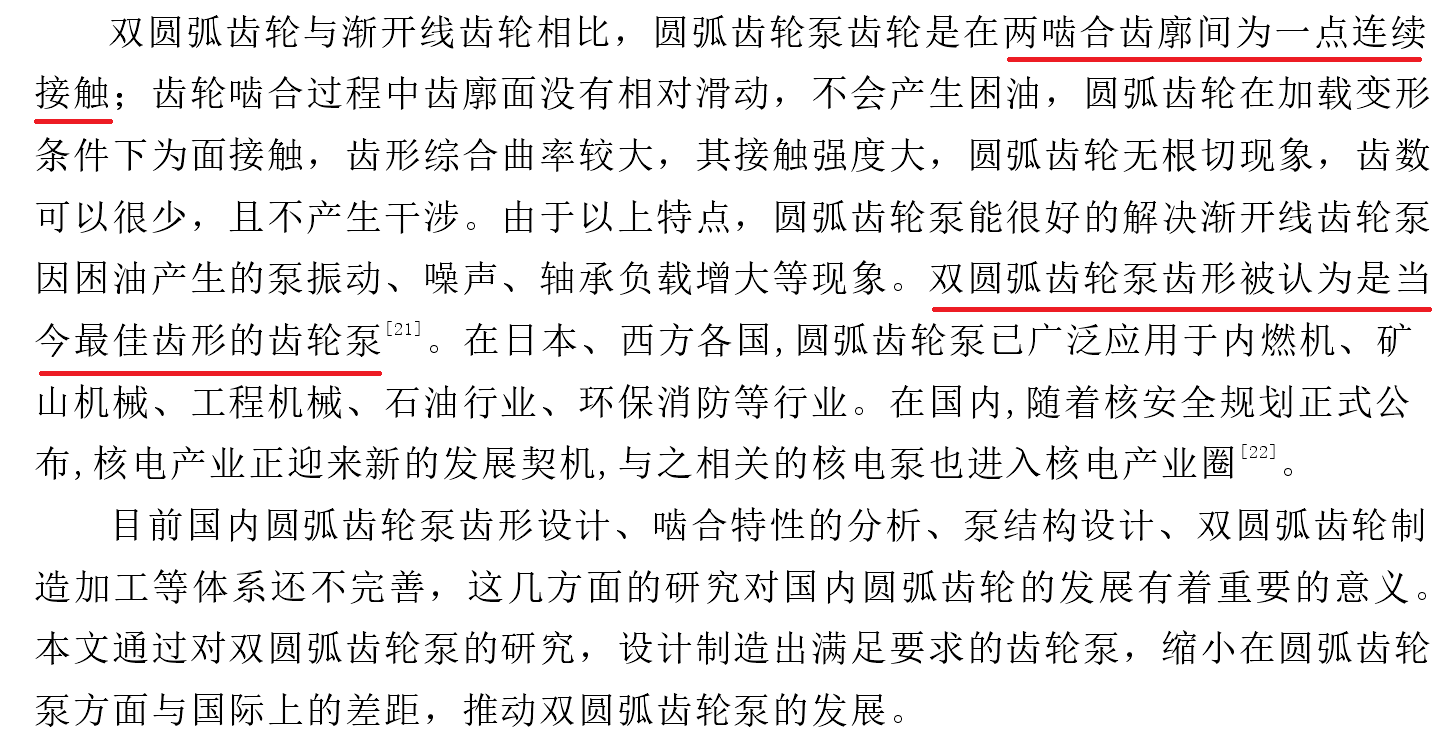

特大新闻，圆弧齿形被认为是当今最佳的齿轮泵齿形！！！？？？

DF_(11)型机车圆弧齿轮输油泵的研制与运用_顾亚桃.pdf (552.81 KB, 下载次数: 11)

2022-2-6 12:09 上传

点击文件名下载附件

zengxiaodong

hyfjy 发表于 2020-9-6 23:39
除了“承载能力高于渐开线”这个比较模糊的概念，还有缺点呢？展成法很难得到精密齿形，对安装距极其敏感 ...

费老，论坛里看过很多你制作的精美动画，就是各种齿轮啮合接触区域移动的动画。

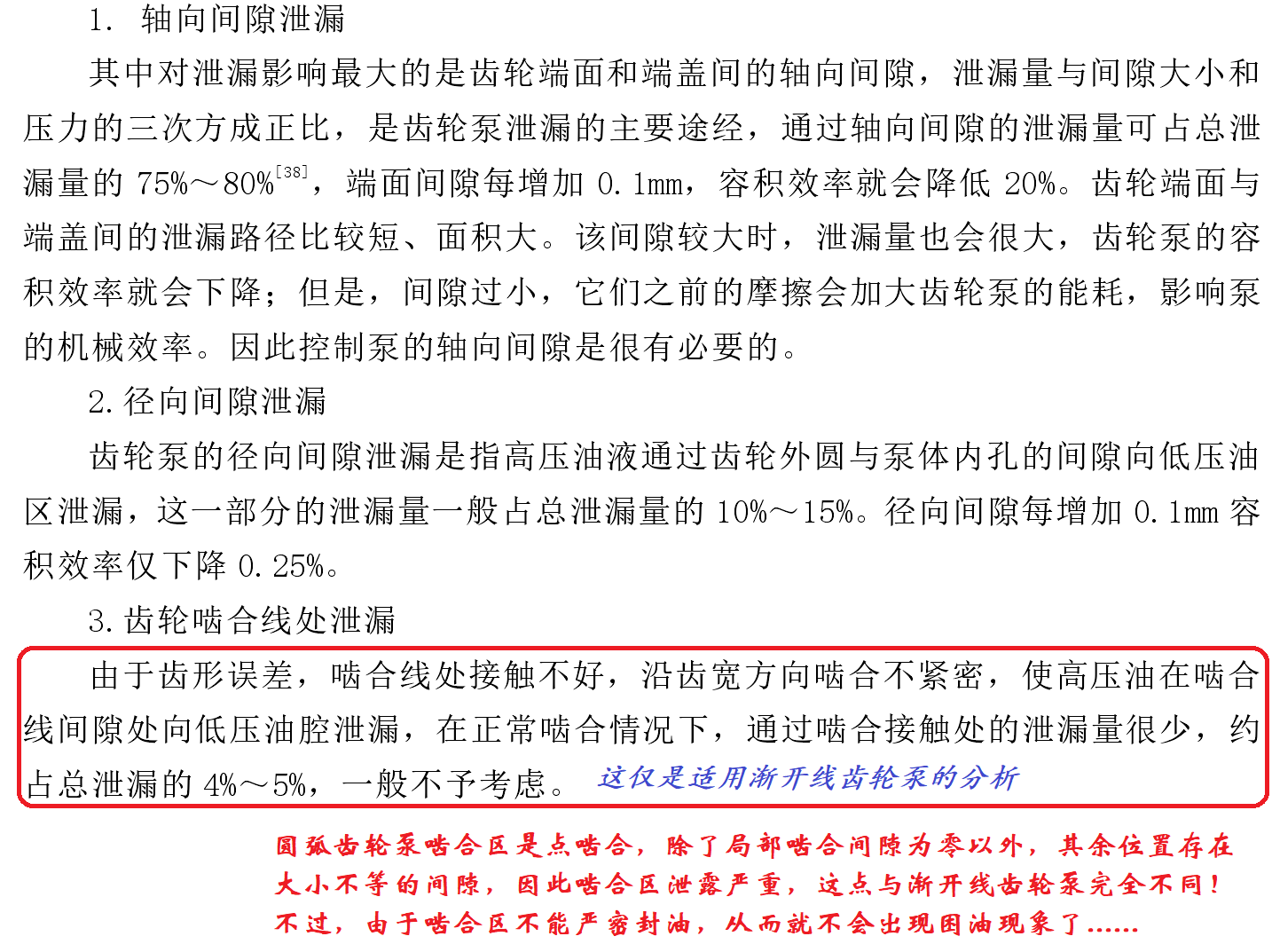

但是，没找到圆弧齿轮啮合接触迹线动画，主要是想观察圆弧齿轮泵啮合区漏油的情况。

hyfjy

螺旋圆弧齿的安装距误差理论上等于零，这样的传动对于靠封油而达到传动油来说，有很大的困难，齿轮的外圆装配后间隙要很小，端面间隙也要很小，齿形和齿向误差也要很小，安装距误差也要很好，否则理论上就完全不可啮合，怎么解决这一系列问题呢。沿齿向的漏油怎么去解决，请搞过的企业谈谈经验才好。
