斜齿轮加工工艺，杨大侠看到联系我下哦

staubli · 发表于 2014-11-26 13:15

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

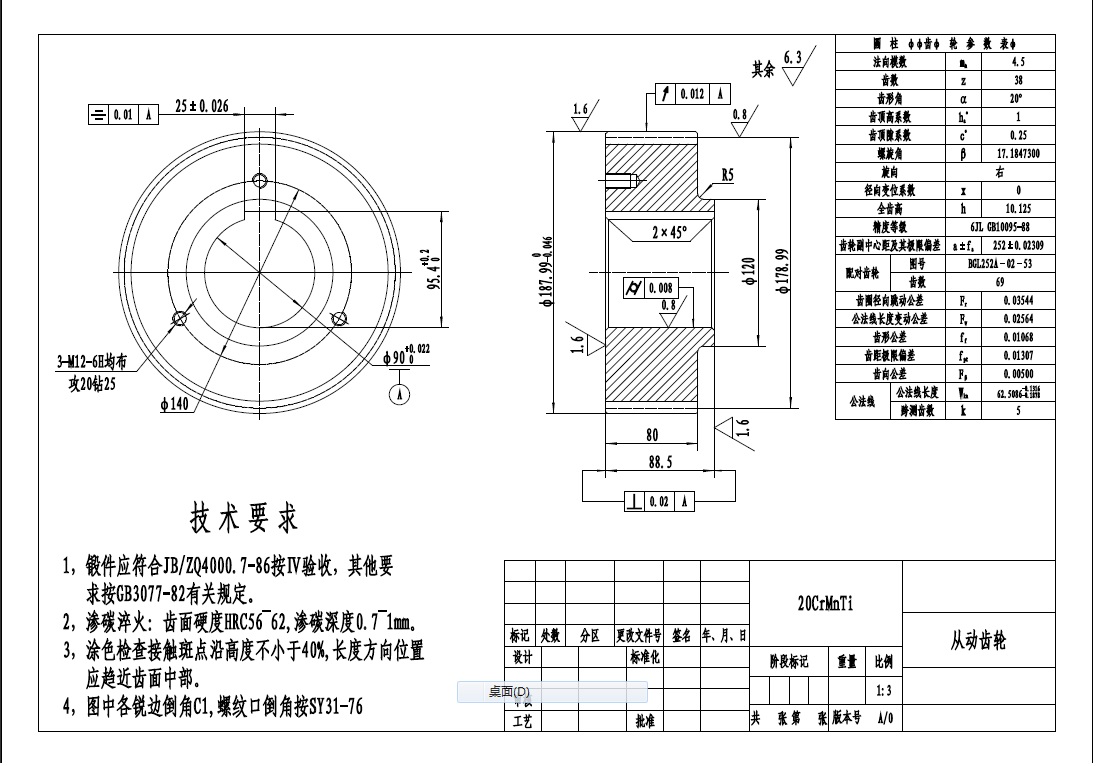

D:\My Documents\桌面\从动齿轮69-38.pdf

staubli · 发表于 2014-11-26 13:18

来个好心人，帮我把图纸给贴出来，谢谢。有朋友加我下QQ：359234371

albert1516 · 发表于 2014-11-30 10:20

高科技哟，对称度0.01mm只有慢走丝线切割（内孔键槽一刀下），齿宽80mm而Fβ≤0.005达到DIN2级要求了，看来出图的又是一个"高人"

唐朝基因 · 发表于 2014-12-13 00:10

表示很难保证

jxhy9932 · 发表于 2015-1-12 13:53

没有看出这个齿轮有什么加要难点呀

杨大侠 · 发表于 2015-1-14 00:55

齿厚80的斜齿轮的齿向小于0.005，这得要什么样精度的设备才能保证？？？？

补充内容 (2015-1-16 11:09):
夜间睡眼惺忪的起床打开网页而打错了字，不好意思！

补充内容 (2015-1-16 11:17):
后来发现打错了，也无法进行修改了。不象别的网站发的帖子可以在上面进行编辑修改。

yccando06 · 发表于 2015-1-15 23:38

杨大侠发表于 2015-1-14 00:55

登录/注册后可看大图

齿厚80的斜齿轮的齿向小于0.005，这得要什么样精度的设备才能保证？？？？

经查GB10095-88的齿向精度,齿宽在80的，精度为6级时，齿向的偏差为0.012mm。
而楼主中的图齿向精度0.005mm，则该齿轮达到了GB的精度2级，现在应该还没这种未来级齿轮吧？
