Kisssoft计算问题：分度圆齿厚不对！！！

leozhang · 发表于 2014-11-7 17:25

您需要登录才可以下载或查看，没有账号？注册

x

各位高手：
今天用kisssoft 2010 计算了一对齿轮，输出dxf文件后，在Autocad里测量分度圆齿厚，竟然发现不对。
有这么大的bug？

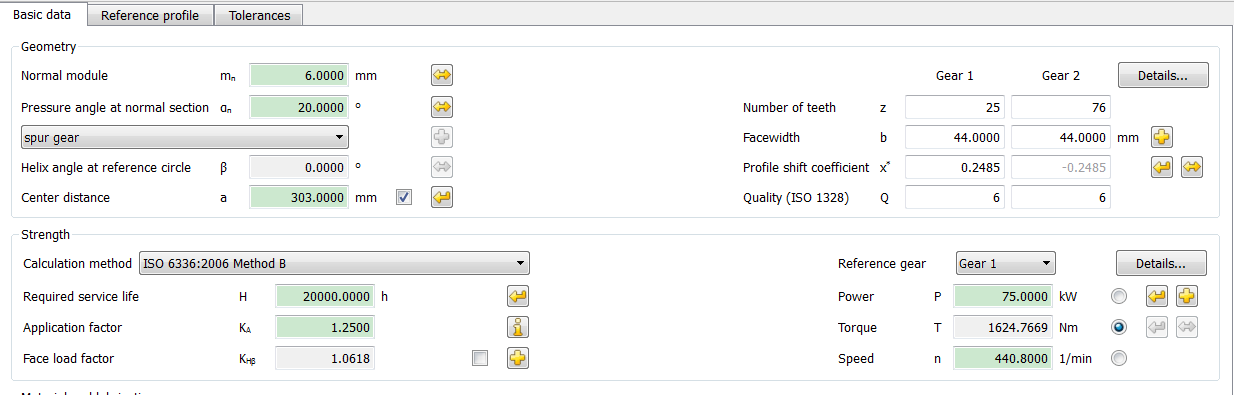

计算参数如下图：

请帮忙分析一下，多谢！

张兵 · 发表于 2014-11-8 18:59

帮你顶一下哦

呢喃旅行 · 发表于 2014-11-10 10:28

分度圆齿厚是带公差的，输出的DXF文件也一样，你说的齿厚不一样是超出了公差范围了吗？
PS你的软件界面为何如此漂亮，字体好看，下标清晰，请问楼主如何实现的？

leozhang · 发表于 2014-11-11 14:53

本帖最后由 leozhang 于 2014-11-11 15:10 编辑

呢喃旅行发表于 2014-11-10 10:28

登录/注册后可看大图

分度圆齿厚是带公差的，输出的DXF文件也一样，你说的齿厚不一样是超出了公差范围了吗？
PS你的软件界面为何 ...

这个是2010版的。
我计算的小齿轮分度圆齿厚如下：
10.510 （-0.056，-0.106）
而kisssoft生成dxf文件中测量的齿厚为10.427
貌似取了平均值？

呢喃旅行 · 发表于 2014-11-11 16:30

leozhang 发表于 2014-11-11 14:53

登录/注册后可看大图

这个是2010版的。
我计算的小齿轮分度圆齿厚如下：
10.510 （-0.056，-0.106）

就是取的中间值，你在Graphics→2D Geometry→meshing齿轮啮合图中可以看到齿轮侧隙

yjj8598 · 发表于 2014-11-12 08:37

leozhang 发表于 2014-11-11 14:53

登录/注册后可看大图

这个是2010版的。
我计算的小齿轮分度圆齿厚如下：
10.510 （-0.056，-0.106）

是的，=10.510-（（0.106-0.056）/2+0.056）

qdtruck · 发表于 2014-11-12 11:01

以计算数据为准。图形有可能不准！

leozhang · 发表于 2014-11-16 15:48

qdtruck 发表于 2014-11-12 11:01

登录/注册后可看大图

以计算数据为准。图形有可能不准！

版主，我是想用kisssoft生成的图形，导入到Proe里建模用的。主要是想看SAP点
