齿形齿向检测仪怎么算起测长度呀？

crhwxl · 发表于 2010-9-6 17:39

您需要登录才可以下载或查看，没有账号？注册

x

齿形齿向检测仪怎么算起测长度呀？

275334600 · 发表于 2010-9-16 14:05

不小于17齿的齿轮，输入配对齿轮齿数和中心距，就可以自动生成起测点了

万年奉 · 发表于 2010-9-17 16:15

这个要看你图纸上的要求了，各个公司规定的都不一样的

Eaton · 发表于 2010-9-20 17:38

齿向一般按齿宽80%来评价，（两面个去掉１０％）
齿形一般按起测点到终评点

ythfy · 发表于 2011-2-22 22:58

请教4楼，齿形方向起测点，比如日本齿轮检测要求起测点外圆直径，而国内的检测仪是按展长计算，检测仪器计算为自动计算起测点，无法显示圆周直径，手工如何计算对应起测点圆周直径？

xuefengtang · 发表于 2011-2-23 07:42

翻一下齿轮手册吧！压力角、展开角、展开长度和直径都可以换算的。再说现在的测量仪器都可以任意选择的。

leozhang · 发表于 2012-11-27 11:33

ythfy 发表于 2011-2-22 22:58

登录/注册后可看大图

请教4楼，齿形方向起测点，比如日本齿轮检测要求起测点外圆直径，而国内的检测仪是按展长计算，检测仪器计算 ...

国内的齿形检测不能显示监测点所在圆的直径吗？

xlbing77136 · 发表于 2012-11-27 17:27

leozhang 发表于 2012-11-27 11:33

登录/注册后可看大图

国内的齿形检测不能显示监测点所在圆的直径吗？

根据检测仪器自己计算吧，或者用配对齿轮参数计算

kk2655962179 · 发表于 2012-11-27 17:41

嘿嘿，来学习的

yuyaibo · 发表于 2012-11-29 22:01

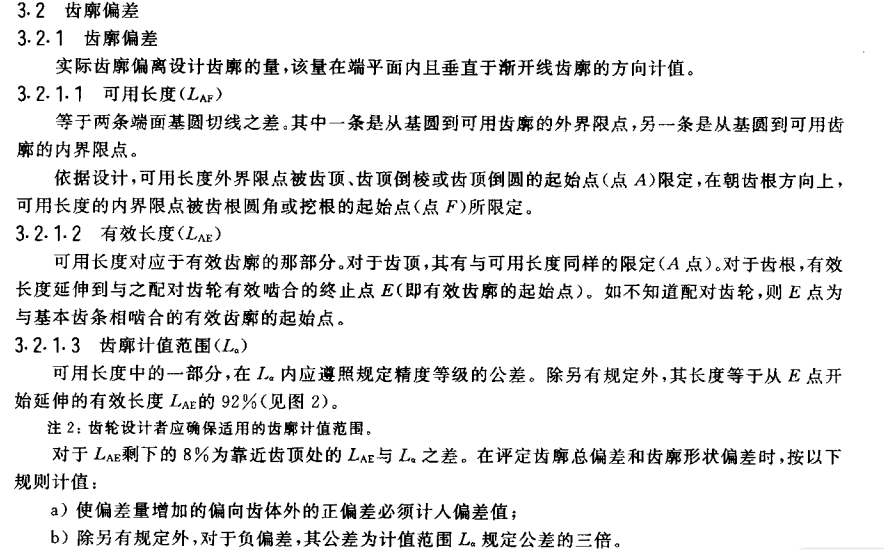

看看这个就明白了
