齿轮公法线跨齿数

xsfj1986

  请问大家，变位斜齿轮公法线跨齿数按照公式算如果是14，并按公式得出相应的公法线长度。但如果我改变跨齿数，并按照公法线长度计算公式求值，得出的公法线长度是否正确？

一地鸡毛09

正确的。差值是（k-k1）pi*m*cosα
公式中给出的跨齿数值是为了让我们在测量时，尺子能切到分度圆附近，因为那地方不会有齿顶倒圆，也不会太偏齿根，渐开线最准，量出来的结果也最准。
一般齿数较多时，像你说的13 14 15，都差不多能切到分度圆附近。都还挺准
若齿数少时，比如说原来是3，你就要看了用2的话能不能量出来。尽量用软件给出的k值

一地鸡毛09

还有要明白公法线到底是什么（k-1个基圆节距和一个基圆齿厚），怎么来的（与基圆相切的一条直线与两齿面交的线段）。
知道公法线到底是什么，就知道只要能切出来，就是准确的公法线值。
我觉得也不是所有技术人员都明白公法线是什么

hyfjy

不修形的是这样的，但如果修过形，一般就不要随意改动，因为毕竟也有可能测量到修形位置的问题以造成测量不准的吧。

蓝小墨云

应该是正确的。


登录/注册后可看大图

leozhang

版主考虑的比较全面。
一地鸡毛9 看来是搞齿轮设计的？

一地鸡毛09

leozhang 发表于 2014-11-6 09:41
版主考虑的比较全面。
一地鸡毛9 看来是搞齿轮设计的？

为啥加个问号呢，我说的不对的地方么，还望指出啊

niuershiye

hyfjy 发表于 2014-11-4 09:16
不修形的是这样的，但如果修过形，一般就不要随意改动，因为毕竟也有可能测量到修形位置的问题以造成测量不 ...

费老师说的在理 。

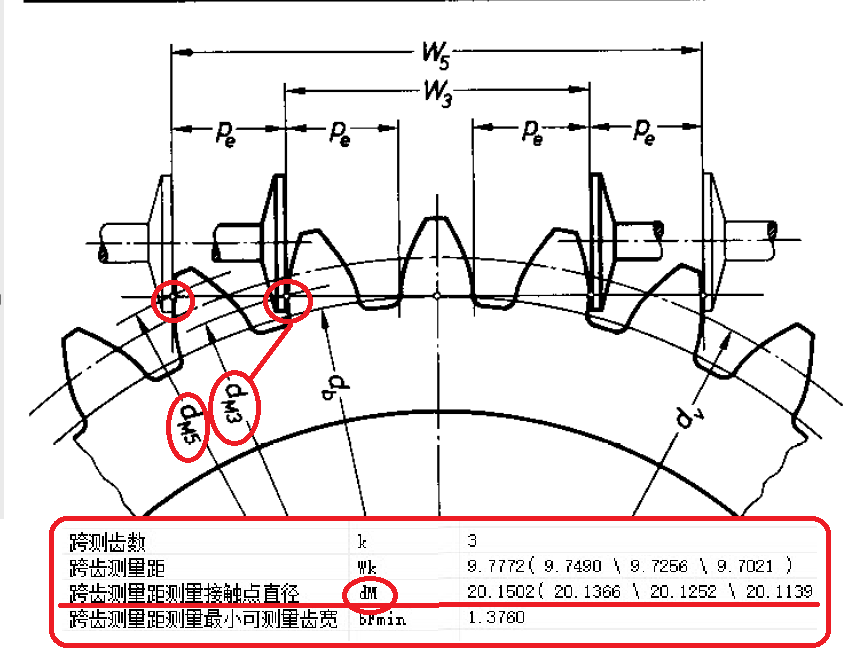

DIN 3960-1987 有接触点直径的计算公式。
在修形的情况下， 应当核算。
红框中 ，有计算 dM 随便例题中的结果 。
