齿轮滚齿遇到的问题，请教大师！

yccando06

用Y3180H滚齿加工：工件参数：模数m=5,齿数Z=44，压力角α=20°，齿宽B=50，主轴转数n=50r/min，进刀量s=0.87mm/每转
一刀滚至尺寸，两件产品一起加工
出现如下几个问题：
1.一齿面有拉伤，另一齿面还行，
2.做一刀滚齿到尺寸时，两件齿轮的的公法线相差0.08
3.滚齿时有两件产品的有一齿面有啃伤痕迹。

初步检验：圆柱芯轴外径跳动为0.01，定位面跳动为0.01，液压正常，为2至3MPa ，
判断1.架的的导轨面有磨损痕迹，是否是引起两件产品同时加工时，出现的上下两件产品公法线不一致的原因？
2.蜗轮，蜗杆副的间隙为0.20左右，是否是引起齿面左右齿面粗糙度不一致的原因？
3.齿面中间有啃伤，是否是液压不稳造成的？

请大侠们给分析分析，?

创业

检查刀轴窜动间隙，刀轴吊紧螺丝，

开心

看样子，很可能刀轴或刀轴铜套没有紧到位。

杨大侠

（1）是顺铣还是逆铣？
（2）是进刀处的啃齿还是出刀处的件啃齿？
（3）刀架小托架锥孔与刀杆锥套接触正常吗？

yccando06

杨大侠 发表于 2014-10-27 22:36


登录/注册后可看大图

（1）是顺铣还是逆铣？
（2）是进刀处的啃齿还是出刀处的件啃齿？
（3）刀架小托架锥孔与刀杆锥套接触正常 ...

是逆铣，
是在滚齿中间有啃齿，且只有一边齿面有，另一边蛮好，稍微有点拉伤，齿面要磨的，
打了刀架跳动，正常，接触也正常

今天把蜗杆的两副平面轴承拆下，发现已坏，更换两副平面轴承，装上，试滚齿，暂时没有啃齿现象发生，。

杨大侠

一般来说，有时齿坯的硬度不均匀时也会出现一边发生啃齿，一边是正常的。

yccando06

杨大侠 发表于 2014-10-28 20:48


登录/注册后可看大图

一般来说，有时齿坯的硬度不均匀时也会出现一边发生啃齿，一边是正常的。

多谢杨大侠解读，今天把刀架导轨的镶条调紧了下，发现没有啃齿

马文辉

yccando06 发表于 2014-10-29 13:26


登录/注册后可看大图

多谢杨大侠解读，今天把刀架导轨的镶条调紧了下，发现没有啃齿

楼主，可以发上来损坏的推力轴承图片吗？作为以后工作的借鉴。先谢谢了。

yccando06

马文辉 发表于 2014-10-30 00:32


登录/注册后可看大图

楼主，可以发上来损坏的推力轴承图片吗？作为以后工作的借鉴。先谢谢了。

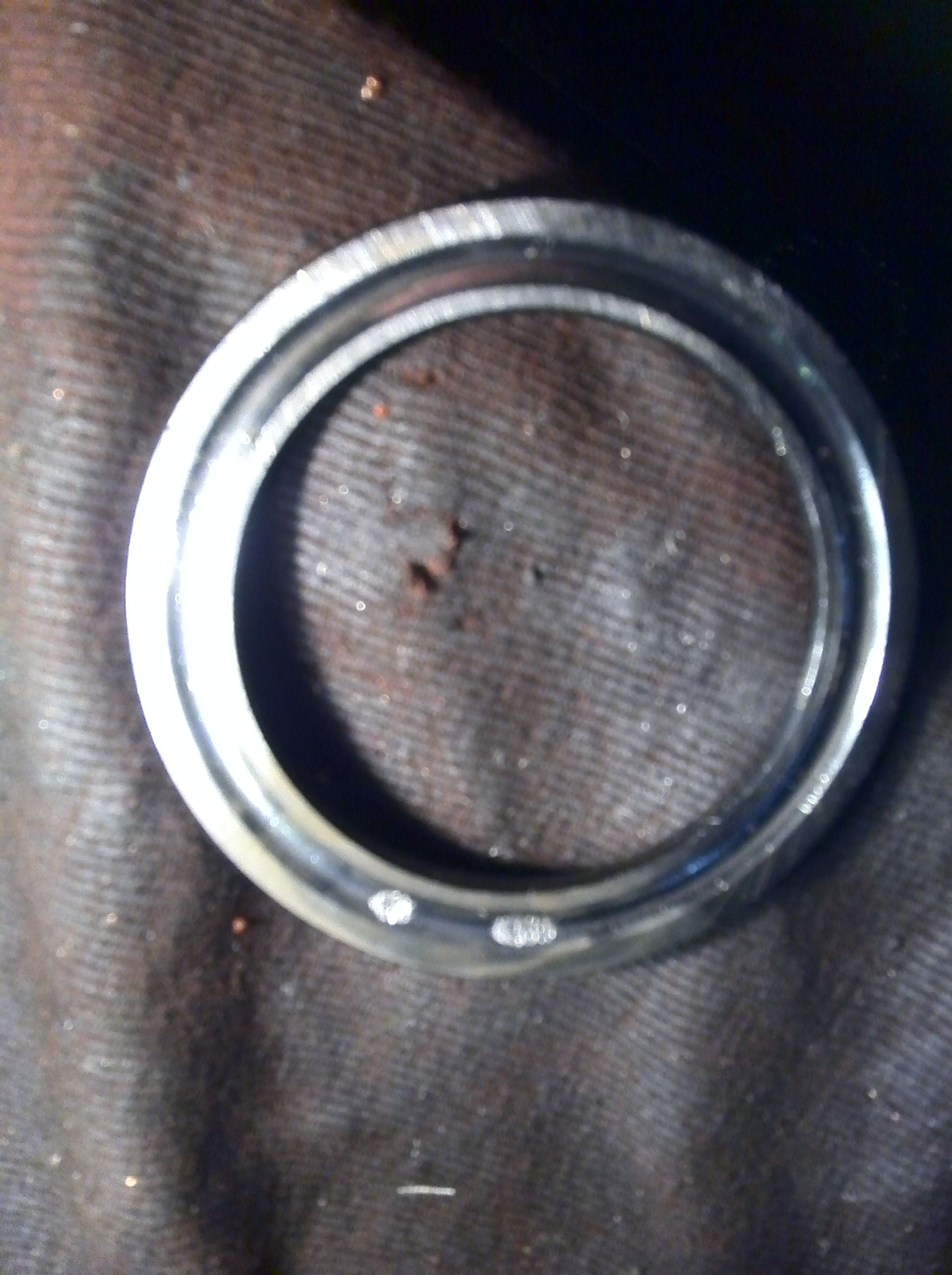

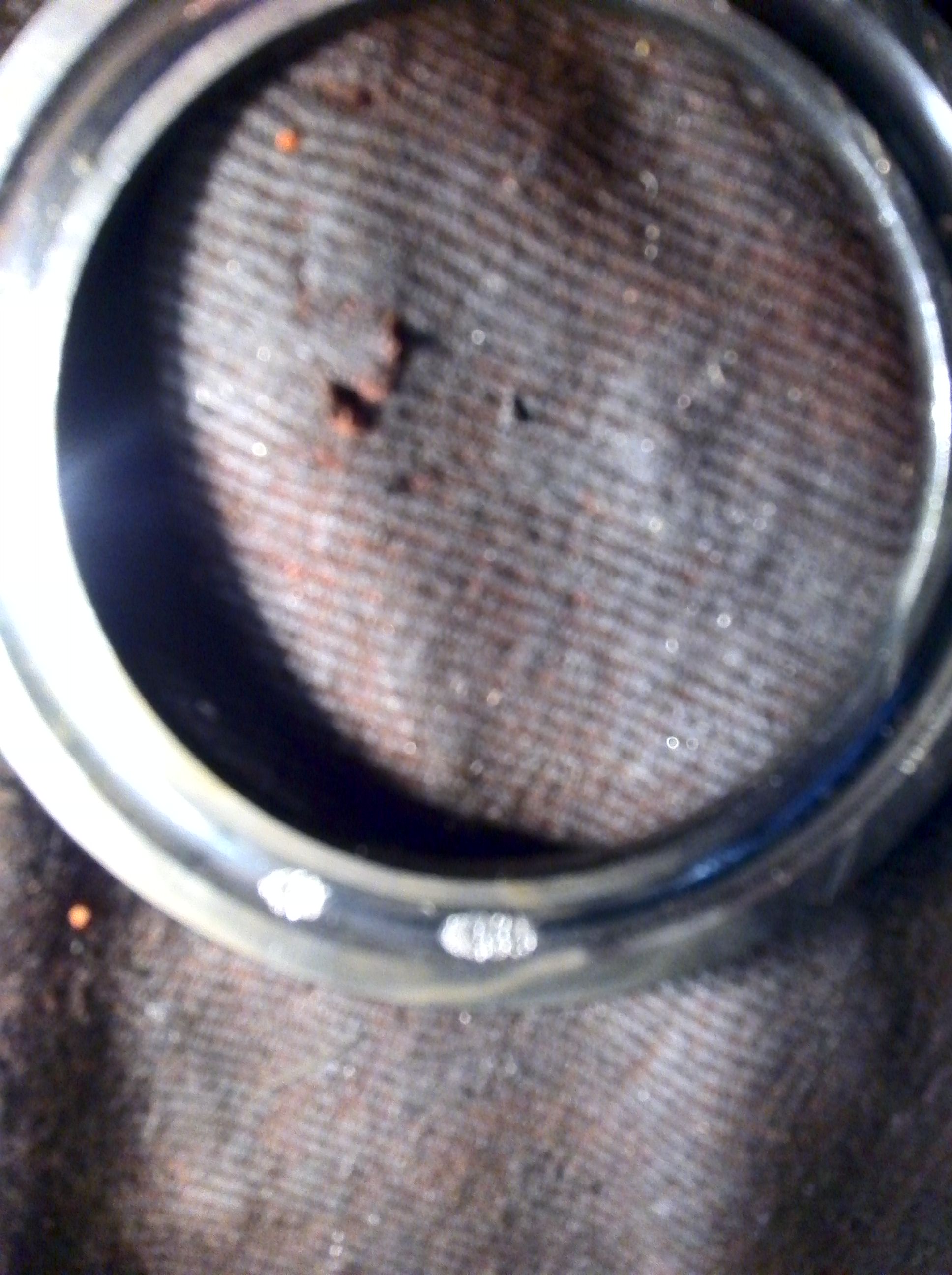

受损的平面轴承

杨大侠

轴承失坏了，机床在满负荷切屑时，找一把长一点木柄改刀放在轴承部位，耳朵帖在改刀的木柄上一般是可以听得出来的，正常的轴承发出的是均匀的沙沙声，失效的平面或圆锥滚子轴承在转动时会出咔咔声。
