增径滚刀加工的蜗轮付的啮合图片

per-shaving · 发表于 2014-10-25 01:33

您需要登录才可以下载或查看，没有账号？注册

x

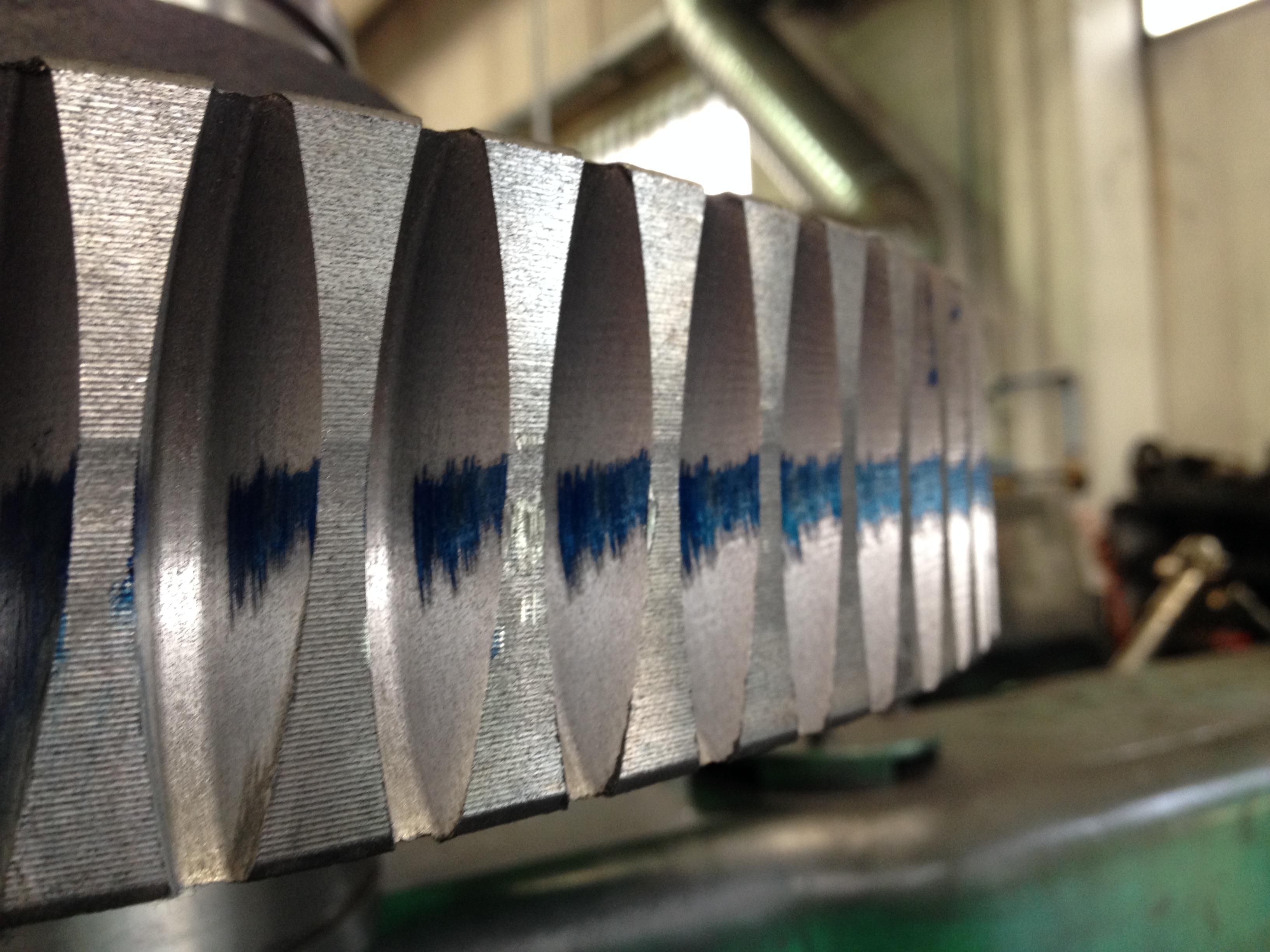

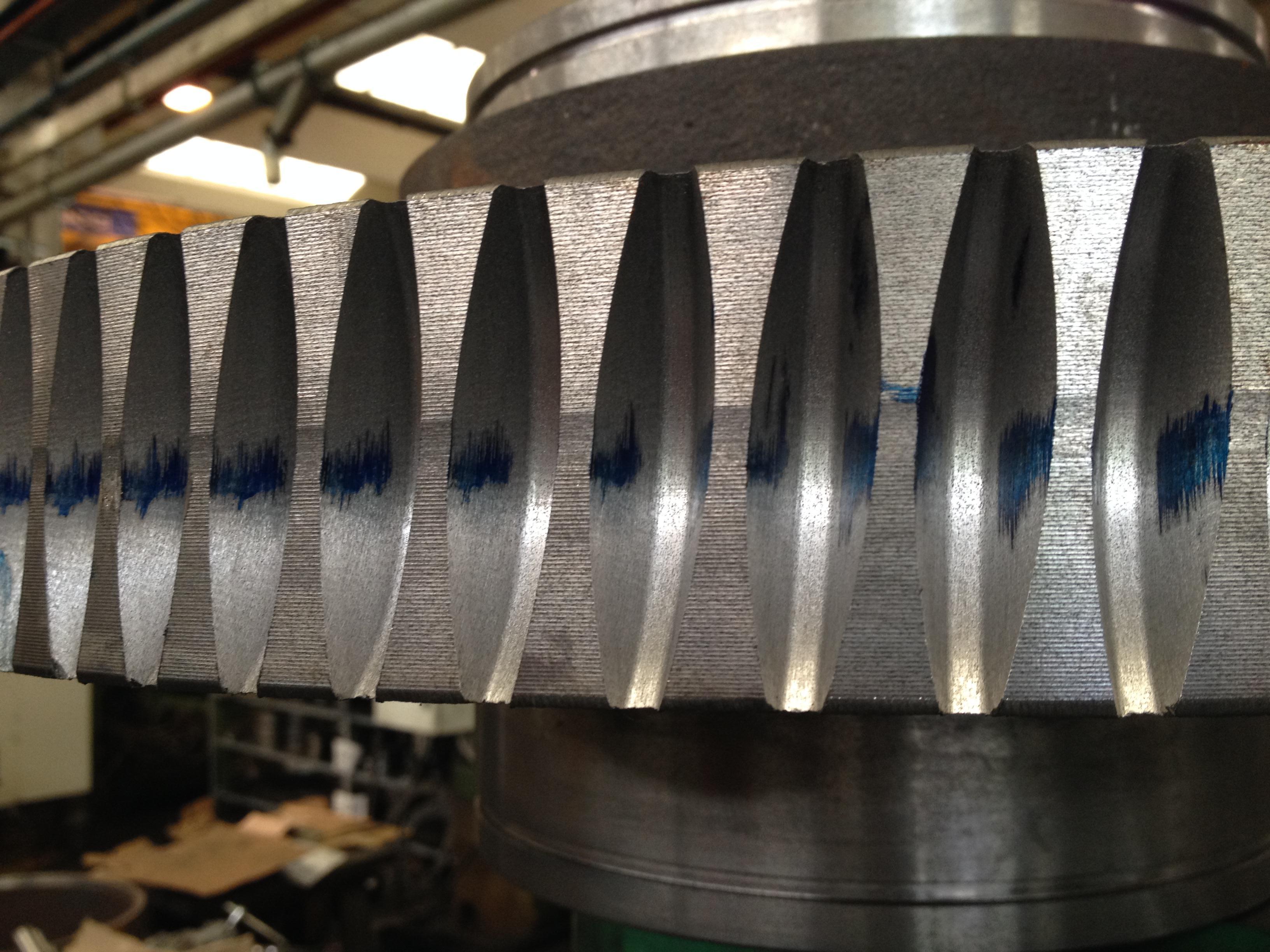

这是用增径滚刀加工的蜗轮付的啮合图片

QDR Mesh STD 1(SV July 2014).jpg

鑫盛齿轮公司 · 发表于 2014-10-25 08:12

好像接触面偏小吧！

开心 · 发表于 2014-10-27 13:39

在中间是可以的，但是接触面太小了点。要达到30%左右吧

lupeifeng0628 · 发表于 2015-3-15 14:57

增径太大

hyfjy · 发表于 2015-3-16 18:23

“增径”估计变成了代用，用参数与蜗杆完全不一样的滚刀去马马虎虎地滚出槽就算完事了，这样的配合，应力极大，动态油膜无法形成，摩擦力相当可观，估计中部都“烧”掉了，可惜啊，好材料用到这种地方去了。

per-shaving · 发表于 2015-3-16 23:47

hyfjy 发表于 2015-3-16 18:23

登录/注册后可看大图

“增径”估计变成了代用，用参数与蜗杆完全不一样的滚刀去马马虎虎地滚出槽就算完事了，这样的配合，应力极 ...

并非代用，这是按用户(老外)的要求，专门设计的增径滚刀(over size)。
用传统蝸轮滚刀加工的蝸轮付啮合区符合GB标准，但老外不接收，全部拒收。
指定要啮合区在图示的中部，面积约30%左右。为此，按点接触理论(非对偶)
设计了专用的增径滚刀，交货全部OK！

li005min · 发表于 2015-3-17 17:06

可否检测一下滚刀真实的法向蜗杆类型！与目标值是否一致？
