求教塑料齿轮与钢制齿轮啮合的齿厚分配

wydjsb · 发表于 2014-10-13 14:50

您需要登录才可以下载或查看，没有账号？注册

x

塑料齿轮与钢制齿轮啮合时的齿厚,能否像塑料齿轮与钢制蜗杆啮合时,根据齿轮的材料不同,齿厚做成不同,塑料齿轮的齿厚做厚,而钢齿轮的齿厚做薄?谁有相应的工程事例,谢谢!

woodee · 发表于 2014-10-13 23:47

当然可以。几十年来一直都在这样做：

登录/注册后可看大图

mrmrw · 发表于 2014-10-14 08:46

不管是交错轴还是平行轴的齿轮设计，都是可以采用扩展齿廓的方法或思想来处理齿厚分配问题。

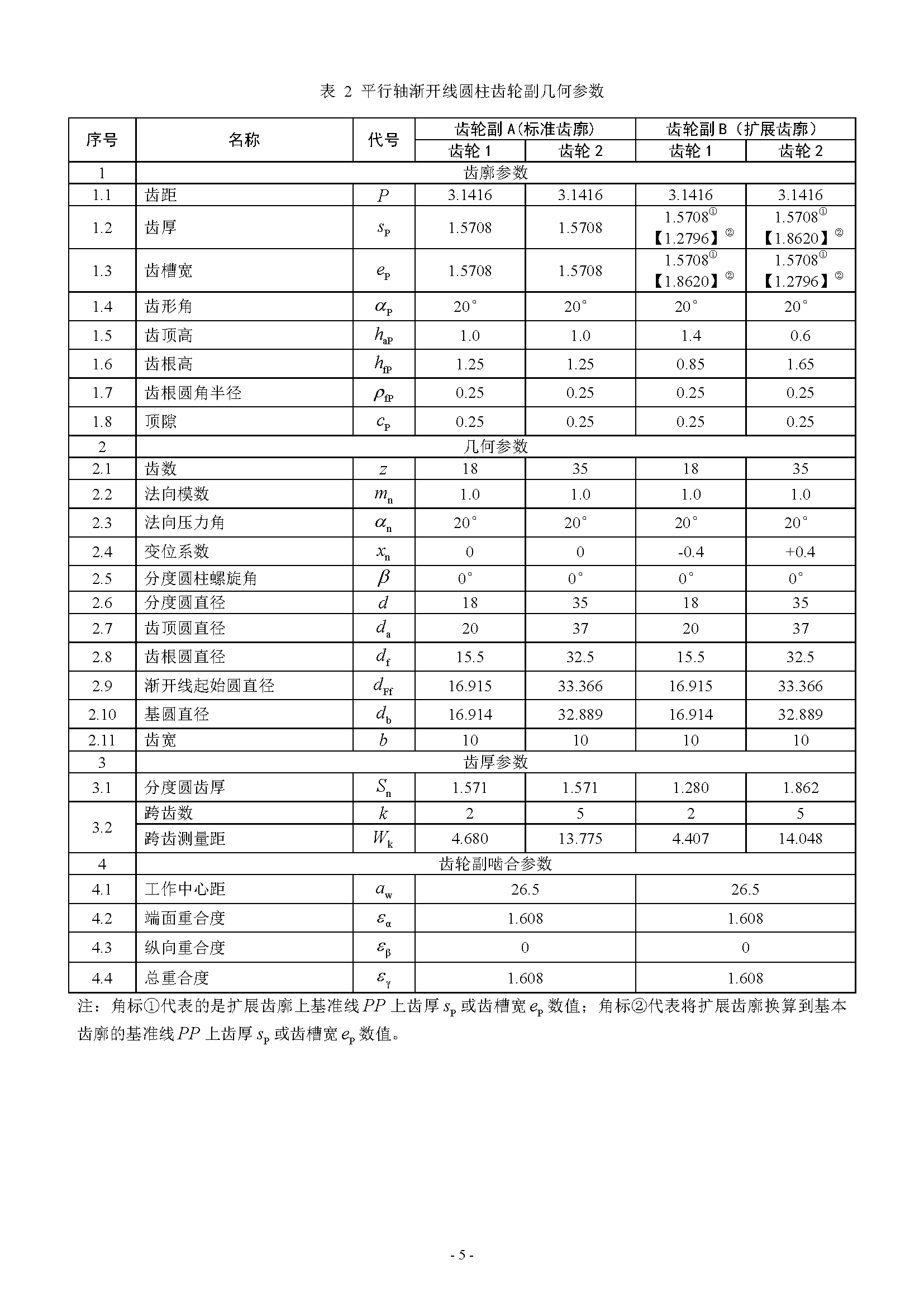

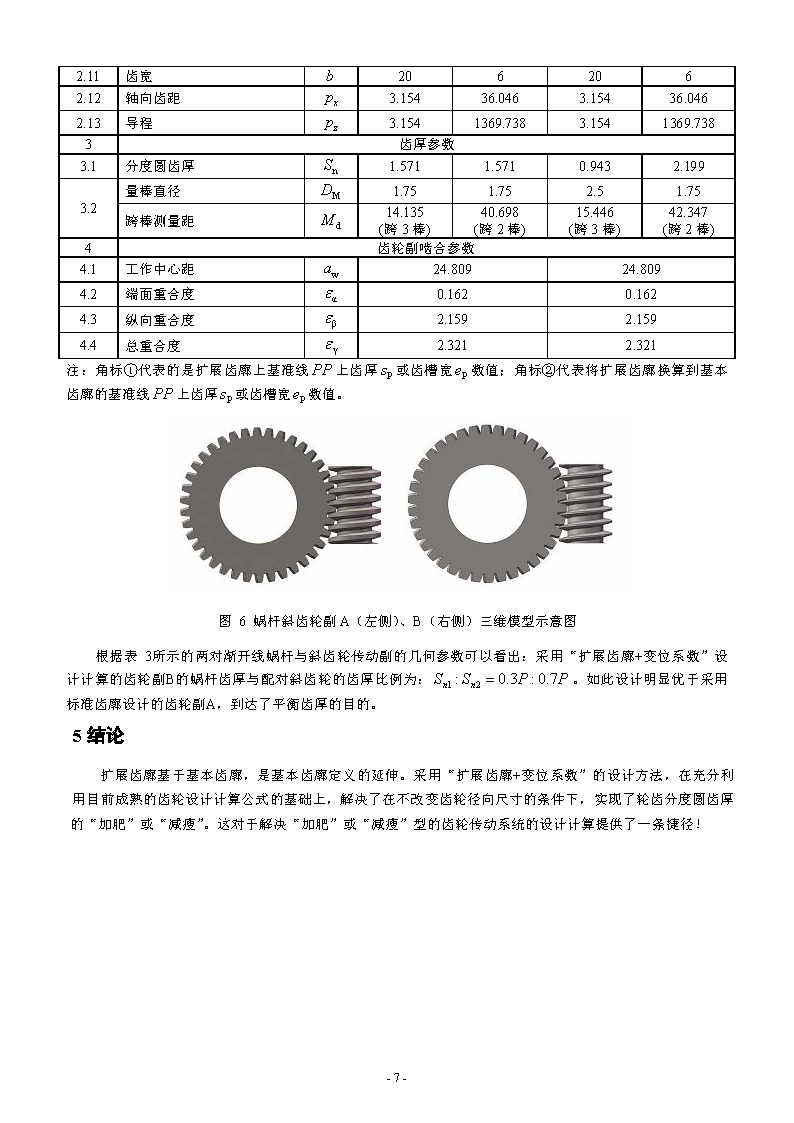

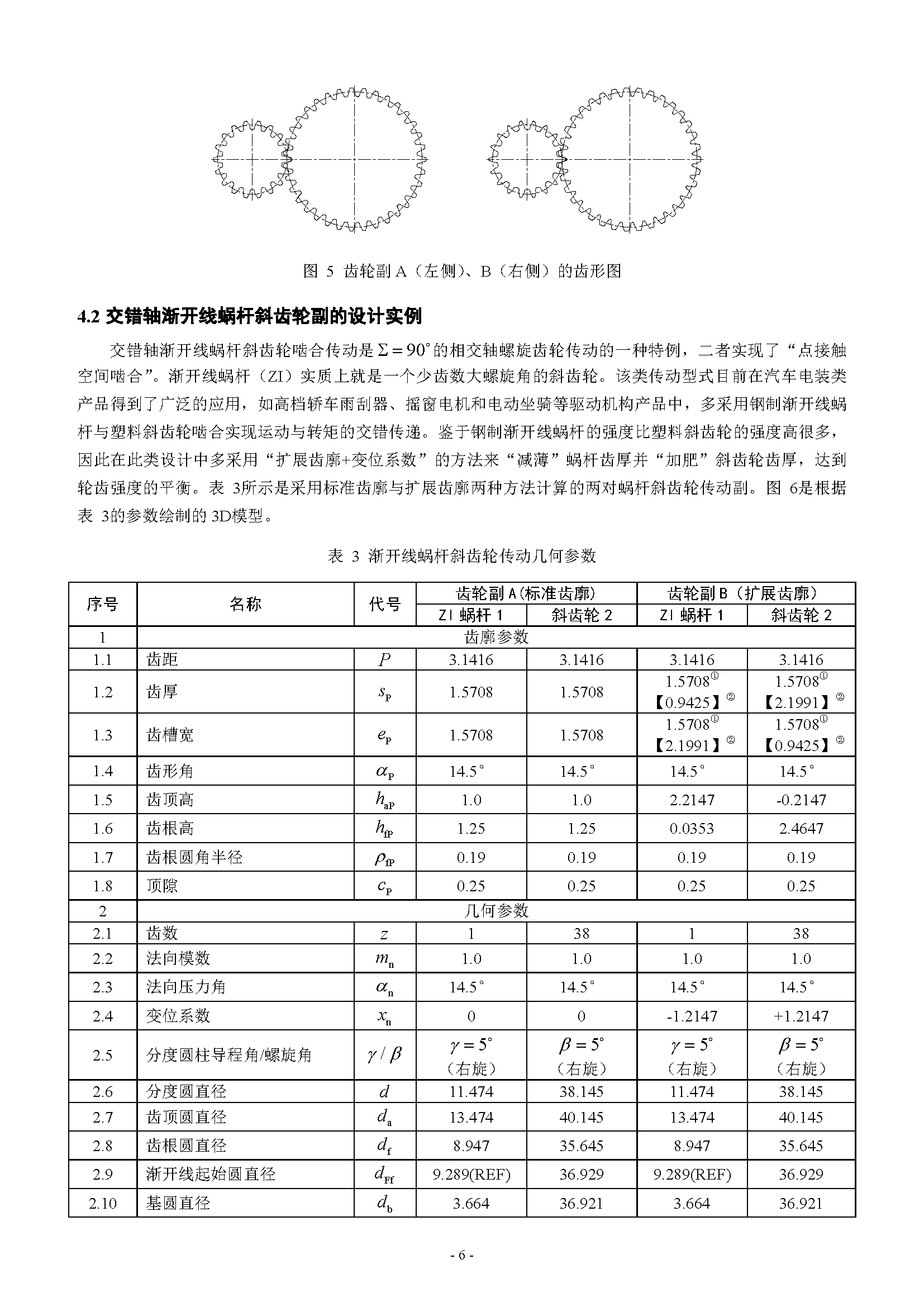

我在论文《扩展齿廓的定义及其应用》中都给出了具体的实例。
现在将论文中的应用实例贴出来，供您参考！


liu104 · 发表于 2014-11-18 15:38

mrmrw 发表于 2014-10-14 08:46

登录/注册后可看大图

不管是交错轴还是平行轴的齿轮设计，都是可以采用扩展齿廓的方法或思想来处理齿厚分配问题。
我在论文《扩 ...

请教下在哪里可以找到《扩展齿廓的定义及其应用》这篇论文？希望能学习一下。
非常感谢！

mrmrw · 发表于 2014-12-8 08:37

liu104 发表于 2014-11-18 15:38

登录/注册后可看大图

请教下在哪里可以找到《扩展齿廓的定义及其应用》这篇论文？希望能学习一下。
非常感谢！

wzg1103 · 发表于 2021-8-10 15:50

非常感谢马老师的分享。

gaoyueheng · 发表于 2021-10-23 21:48

非常感谢老师的分享。

zpzp · 发表于 2022-5-16 20:43

非常感谢老师的分享。

wangaiwen · 发表于 2022-10-8 17:31

基本原理就是标准齿条削顶，将齿厚参数变大，节距依然使用标准参数

cxg19822004 · 发表于 2023-7-6 22:00

受教了，一直在找这方面资料，感谢老师分享
