大小齿一体化加工，可以吗？

zyh007zyh · 发表于 2014-10-8 21:21

您需要登录才可以下载或查看，没有账号？注册

x

0.3-0.4M模数的双联齿，为保证同心度等，要求大小齿一体化加工，有约1MM左右的退刀槽（可再加大少少）。可以做得了吗？

一泉碎月 · 发表于 2014-10-9 08:13

不可以，

yanjingying · 发表于 2014-10-9 10:28

1MM左右的退刀槽不可以做，理论上是要3MM的退刀槽。

mrmrw · 发表于 2014-10-9 16:54

这么小的齿轮，完全可以用粉末冶金或者塑料的来代替了！
除非强度要求很高。
即使要用金属的，也只能采用镶嵌方式。插齿加工是不可取的，太小了！

hyfjy · 发表于 2014-10-9 17:46

4楼的论述是正确的，太小的模数，要想得到高强度也是不可能实现的。小模数齿轮一般用于小功率场所，以传递运动为主，可以用粉未冶金件或者高强度注塑件试试，没准就是一条新路。

tapin · 发表于 2014-10-10 11:16

怎么有点像支腿齿轮?曾经考虑开发精锻的。

jiangssli · 发表于 2014-10-11 16:32

用冷挤压吧,不要退刀槽都可以,但是小齿轮的齿也不可能完全到大齿轮那个根部

zyh007zyh · 发表于 2014-10-12 21:36

jiangssli 发表于 2014-10-11 16:32

登录/注册后可看大图

用冷挤压吧,不要退刀槽都可以,但是小齿轮的齿也不可能完全到大齿轮那个根部

请问冷挤压加工出来的齿轮精度能达到多少级呀

zyh007zyh · 发表于 2014-10-13 09:09

jiangssli 发表于 2014-10-11 16:32

登录/注册后可看大图

用冷挤压吧,不要退刀槽都可以,但是小齿轮的齿也不可能完全到大齿轮那个根部

请教下，冷挤压是冲压的意思吧，在小齿根部要斜向外面出退刀这样的吧？

hbzzk · 发表于 2014-10-13 13:54

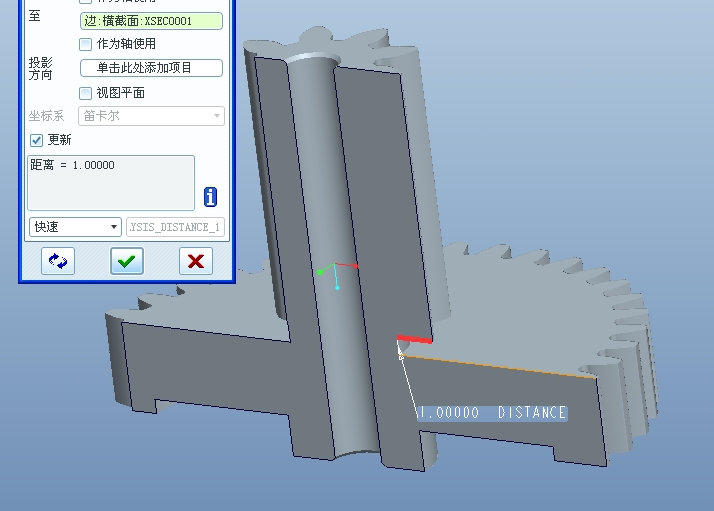

楼主，你这齿轮三维图使用什么软件画的
