顶冠距和轮冠距的关系

1170916588 · 发表于 2014-10-6 14:13

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

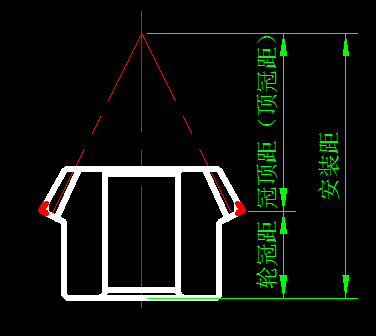

求教螺旋伞齿轮顶冠距和轮冠距的关系？

hyfjy · 发表于 2014-10-9 22:40

图画出来才能让人知道你要的是什么？

LCF0917 · 发表于 2014-10-20 18:48

应该是冠顶距和轮冠距的关系吧？如果是，冠顶距十轮冠距＝安装距。

1170916588 · 发表于 2014-11-12 16:17

冠顶距是面锥顶点到面锥和背锥交点的距离。
轮冠距是面锥和背锥交点到齿轮安装面的距离。

LCF0917 · 发表于 2014-11-16 22:39

冠顶距是节锥顶点到面锥背锥交点的距离，而不是面锥顶点！

hyfjy · 发表于 2014-11-18 15:15

轴同平面的锥齿轮副，有一个冠轮同时可与这二个锥齿轮啮合，相当于刀具，他的顶点也是与二个锥齿轮的节圆顶点重合的，这个顶点到各齿轮的面锥与背锥的交点的矢量投影就是冠顶距。在设计时考虑到安装，而以这个参数加上结构上设计的参数的和，就是安装距了，故在齿轮设计时，如果需要较大或者较小的安装距，可调整的是从面锥与背锥顶点到安装面的矢量距离，冠顶距离是不可改变的。

1170916588 · 发表于 2014-11-25 12:33

明白，谢谢了

woxihuan · 发表于 2014-11-26 09:12

其时你是不明白.冠顶距是固定,它是根据公式算出来的.而轮冠距是根据箱体的大小来定的.我这样讲不知你是否真的理解.

1170916588 · 发表于 2014-11-27 08:09

woxihuan 发表于 2014-11-26 09:12

登录/注册后可看大图

其时你是不明白.冠顶距是固定,它是根据公式算出来的.而轮冠距是根据箱体的大小来定的.我这样讲不知你是否真 ...

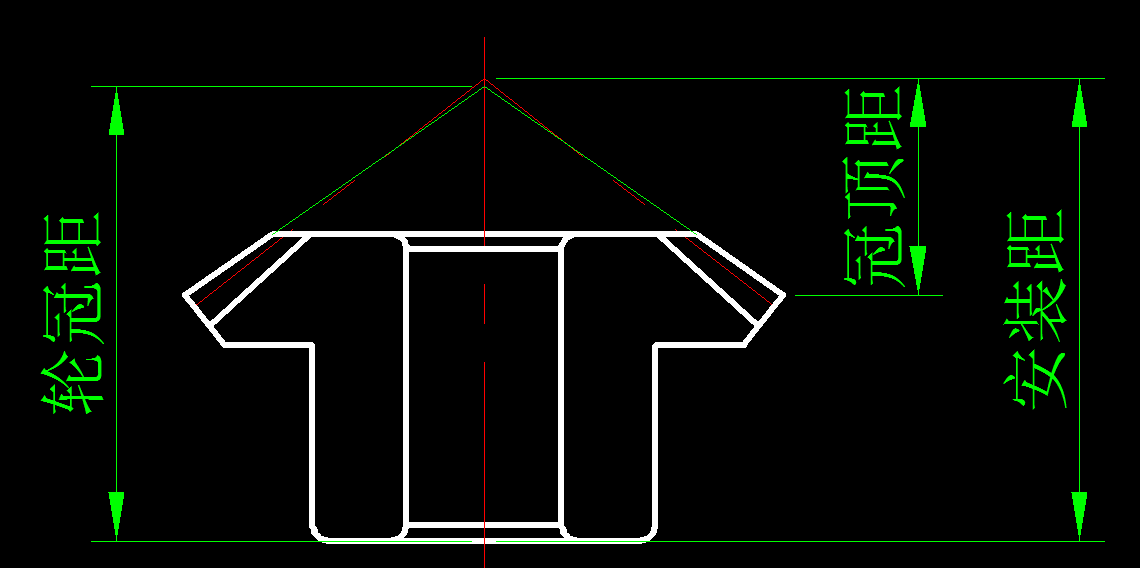

您看这样理解对吗？

1170916588 · 发表于 2014-11-27 13:34

woxihuan 发表于 2014-11-26 09:12

登录/注册后可看大图

其时你是不明白.冠顶距是固定,它是根据公式算出来的.而轮冠距是根据箱体的大小来定的.我这样讲不知你是否真 ...

应该是这个
