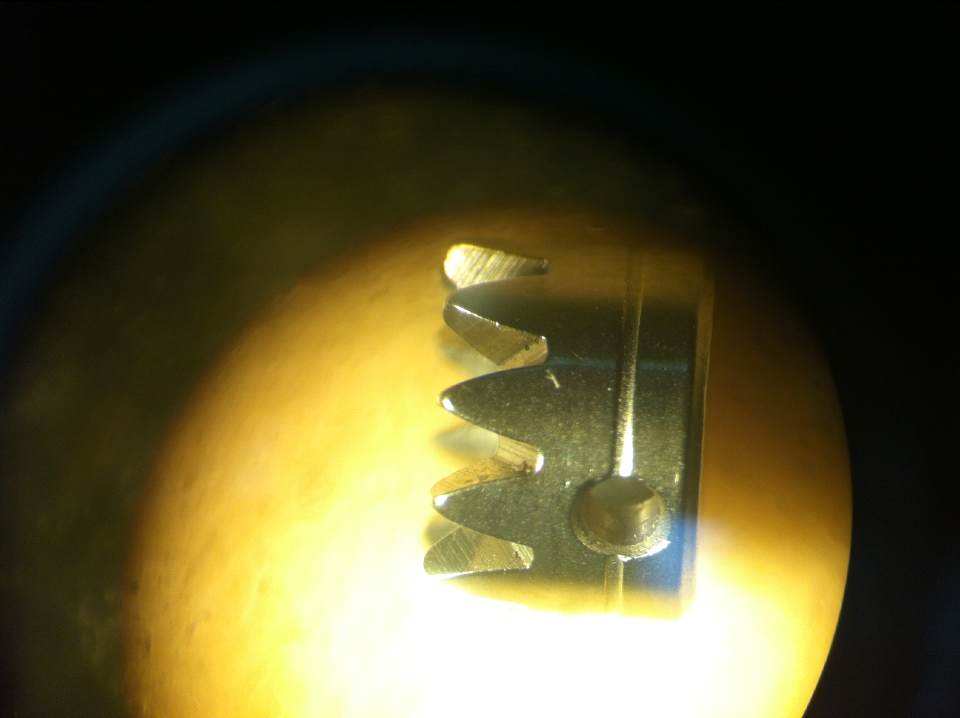

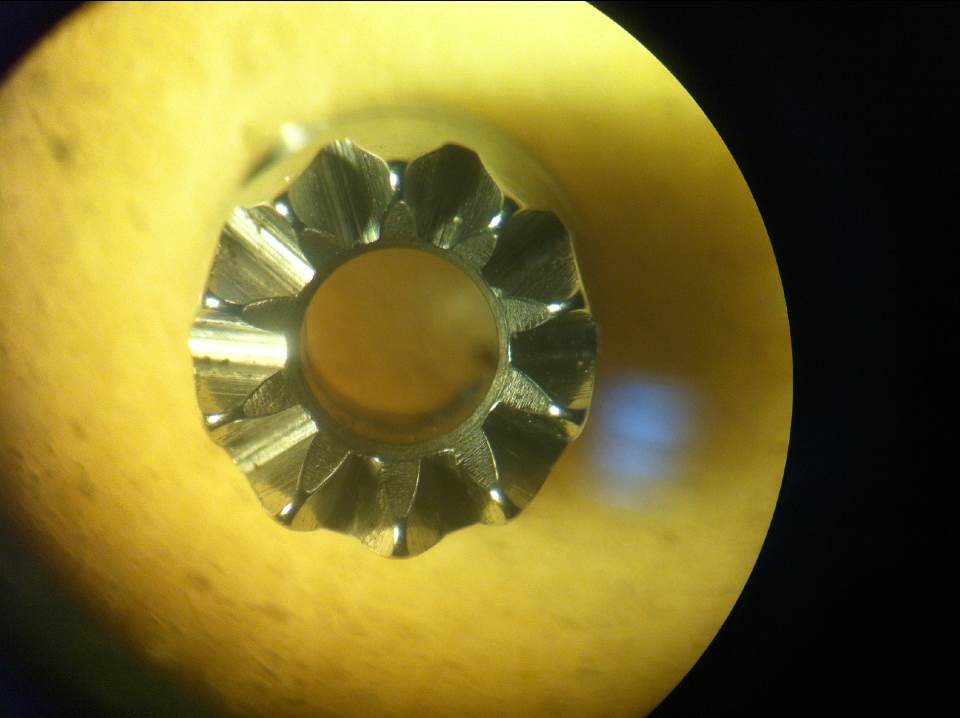

求各位社友帮小弟看一下这是什么齿轮！

罗天

有资料的能不能给小弟发一份，小弟感激不尽！   957448180@qq.com

ranhlong

我们叫端齿，就在卧铣上用刀子保证齿形的

河北豹

没见过

罗天

ranhlong 发表于 2014-9-24 11:34


登录/注册后可看大图

我们叫端齿，就在卧铣上用刀子保证齿形的

有没有什么资料能提供给小弟？小弟感激不尽！

hyfjy

如果配对齿轮是齿数同样的，形状也几乎一样，那就是端面啮合子。起的作用相当于联轴器。如果是与一个更少齿数的圆柱齿轮啮合，那也可能是面齿轮。从齿数上看，齿数相当少的。用于面齿轮副，重合度不是太好，所以可能是端面接合子。
端面接合子一般是平面的齿廓，这凸齿面的齿廓就得配凹齿面的才好，而凹齿面的铣刀是不太容易找的吧

罗天

hyfjy 发表于 2014-9-24 15:48


登录/注册后可看大图

如果配对齿轮是齿数同样的，形状也几乎一样，那就是端面啮合子。起的作用相当于联轴器。如果是与一个更少齿 ...

是两个完全一样的齿轮配对的，就是您所说的端面啮合子。而且齿轮很小，外径只有4，齿数是12，现在就是当联轴器使用，但是不是直线传动，成163.5°角传递扭矩。大侠还有没有其他资料能提供给小弟的，比如计算公式什么的，小弟感激不尽！

hyfjy

罗天 发表于 2014-9-25 10:35


登录/注册后可看大图

是两个完全一样的齿轮配对的，就是您所说的端面啮合子。而且齿轮很小，外径只有4，齿数是12，现在就是当联 ...

如果有一个轴交角，就不是端面接合子了，是直齿锥齿轮副，只有直齿锥齿轮副才能起这个作用，等速传递扭矩。

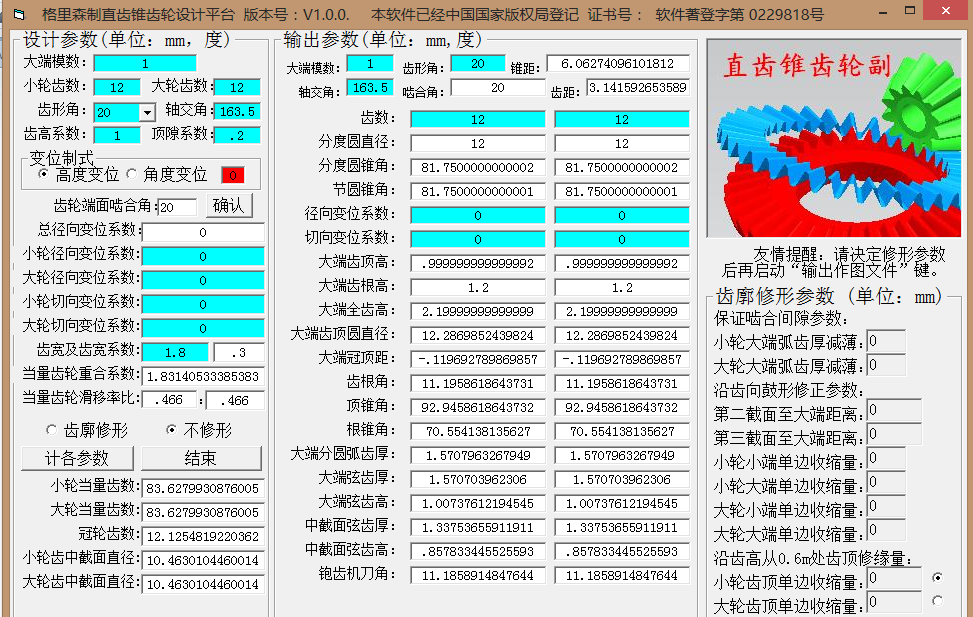

用齿数及轴交角计算的界面如下，用的是1mm的模数，估计实际上只有0.4左右

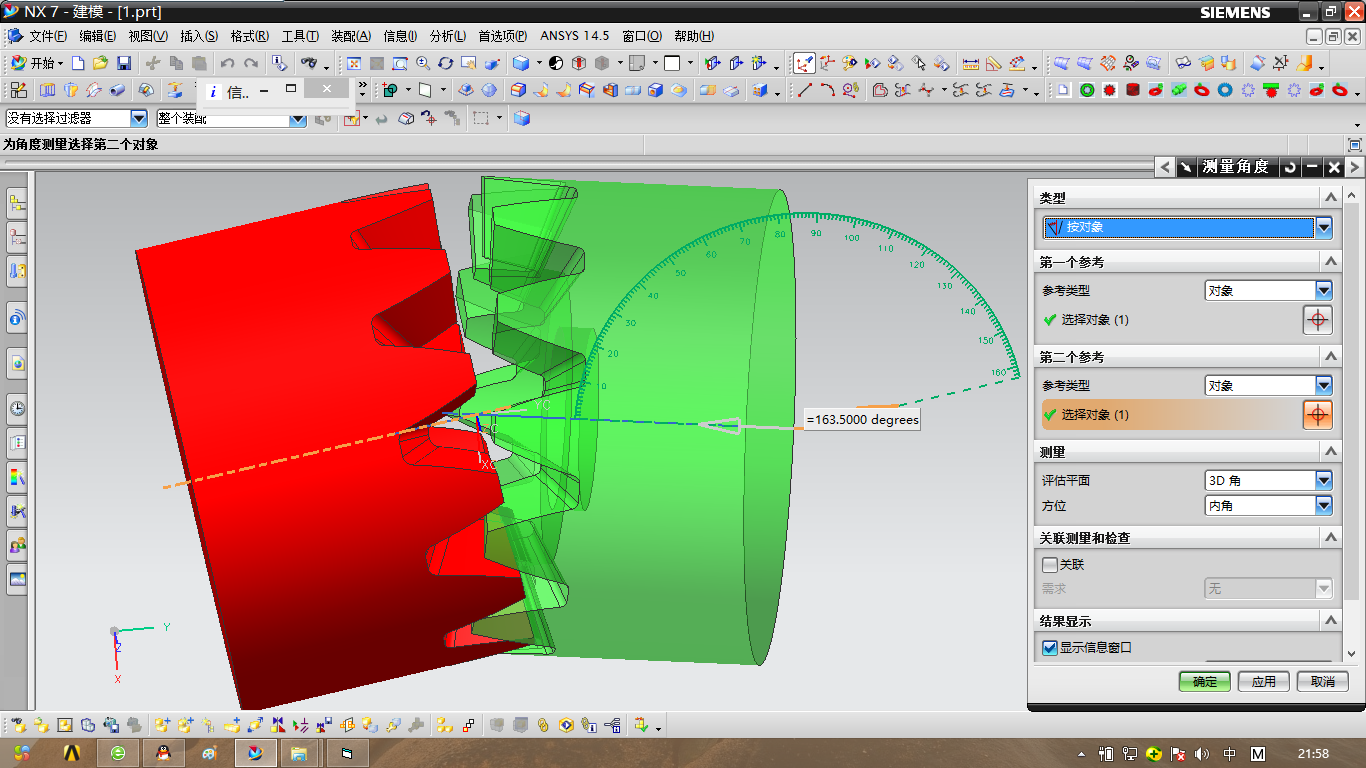

实际的模型：

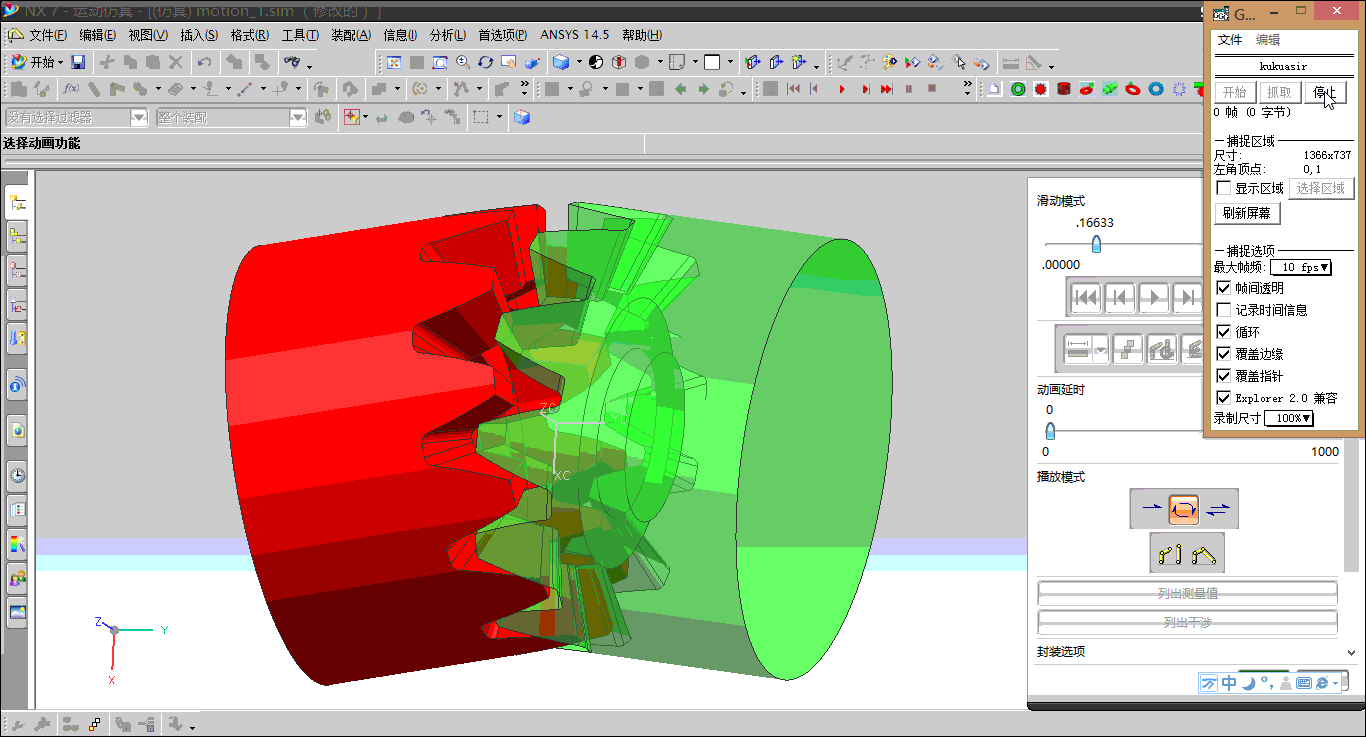

运动仿真的结果：




如果需要生产，最佳的工艺是用标准模型做冷挤模进行冷挤，因为模数较小，考虑到可能传递的扭矩也不是太大，故也可以考虑用粉未冶金件或者注塑件来制造。
