内锥齿如何3D造型

qdafeng · 发表于 2014-9-16 10:23

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

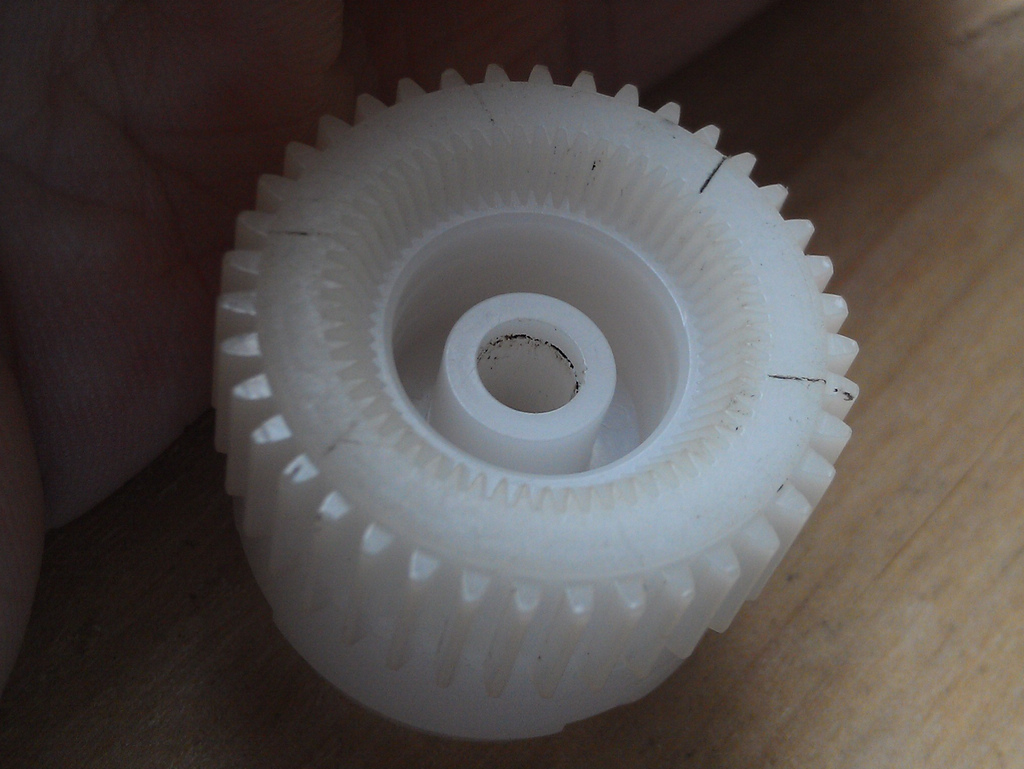

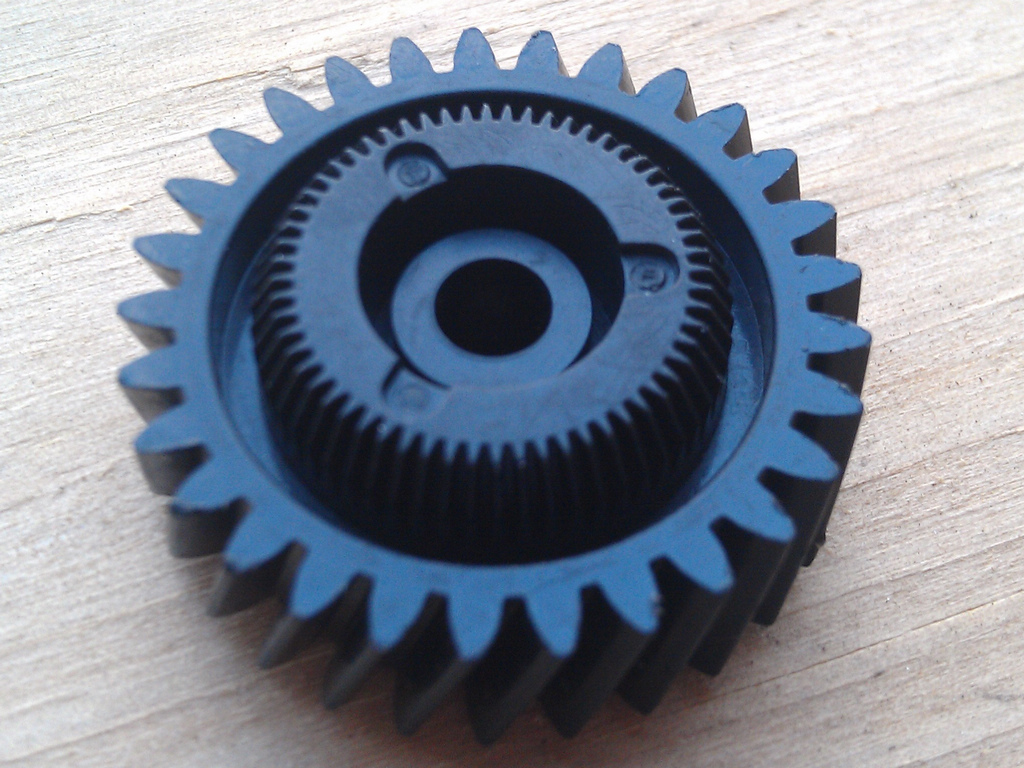

各位，那位高手有过内锥齿如何3D造型的经验，产品图图片所示

mrmrw · 发表于 2014-9-16 16:32

这两个齿轮一个是内锥齿，一个是外锥齿。似乎齿数一样，好像就是和花键一样，不是用于传动而是用于连接的吧！
如果是连接用的，那就简单，直接用外锥齿做工件，布尔运算就可以得到“内锥齿轮”——这个内锥齿轮就不是内锥齿轮了，只是外齿轮的一个齿、槽相反的齿轮而已！

hyfjy · 发表于 2014-9-16 17:17

本帖最后由 hyfjy 于 2014-9-16 17:19 编辑

楼上正解。如果不是起花键联接作用，而是作为内啮合的锥齿轮，就得按内啮合的原理去进行计算，然后在建模时作一个与内锥齿轮相同参数的外锥齿轮，用布尔运算的办法求出一个内锥齿轮，这时要注意的是这个外锥不能齿减薄，而应该齿加厚的，这样的内锥齿轮齿槽才会有齿侧间隙。

qdafeng · 发表于 2015-1-24 13:17

应该是连接作用的
