求老师帮忙分析此螺伞的问题

yangxiaqin · 发表于 2014-9-5 13:08

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

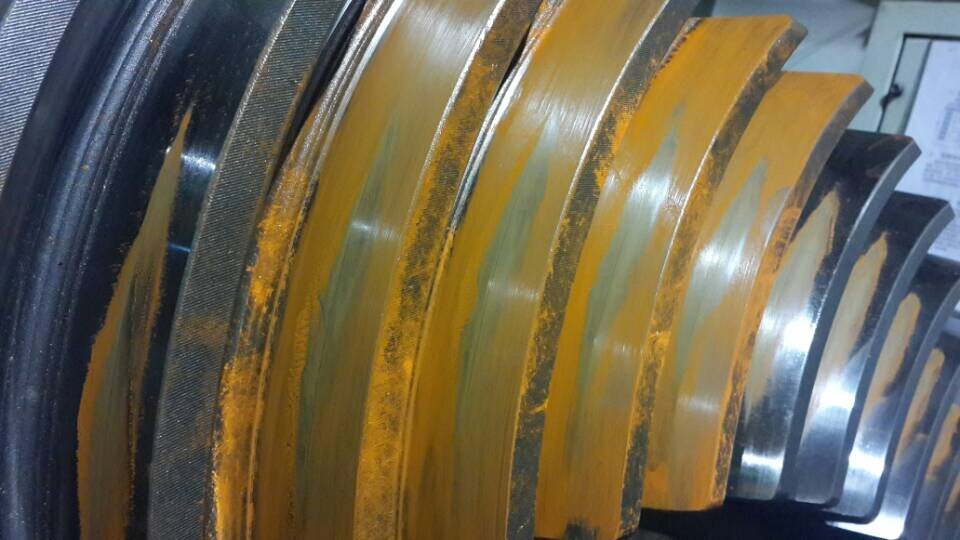

立磨上的较大螺伞，中点法向15-16,齿宽190，最大外径1200.啮合中发现大部分齿吃色还好，有十个齿吃色就是一条线。机床是进口的新床子，刮削也是采用工件连续旋转的展成法加工。理应不会出现这样的情况啊。此类模数的工件我们一直采用M17的刀具，加工出来时而好时而不好。刀子有问题？？ QQ图片20140905124635.jpg

1170916588 · 发表于 2014-9-5 16:56

用球棒测跳动多少？可能是夹具问题。

wei34380958 · 发表于 2014-9-5 17:20

这应该是奥利康的设备。加工的问题我还真不怎么清楚。不过对此设备的结构很感兴趣。能不能发个设备全的图片。谢谢

杨大侠 · 发表于 2014-9-6 01:31

检查一下，是不是工件的材质有问题，如工件会有软硬不均匀的，当机床刮到材质硬的地方就会出现让刀，材质软的地方就会多刮着一点。特别是大的盘形工件容易出现。
检查一下装夹工件是否力道合适，会不会引起工件变形。

鑫盛齿轮公司 · 发表于 2014-9-6 08:28

杨大侠分析的有道理，大的工件要是没有正火处理，是会有硬度不均的情况发生，看图片是像碰到硬点产生让刀

582732110 · 发表于 2014-9-6 14:44

零件最好在切齿前进行等温正火，热后硬度和变形校均匀，再刮齿就会好多了。

yangxiaqin · 发表于 2014-9-7 09:17

wei34380958 发表于 2014-9-5 17:20

登录/注册后可看大图

这应该是奥利康的设备。加工的问题我还真不怎么清楚。不过对此设备的结构很感兴趣。能不能发个设备全的图片 ...

是克林贝格的设备，现在克制奥制合并了，所以设备上有两logo

yangxiaqin · 发表于 2014-9-7 09:19

杨大侠发表于 2014-9-6 01:31

登录/注册后可看大图

检查一下，是不是工件的材质有问题，如工件会有软硬不均匀的，当机床刮到材质硬的地方就会出现让刀，材质软 ...

恩，我们的工装是挺差的，有可能。夹紧是靠机床的液压装置完成的。谢谢

yangxiaqin · 发表于 2014-9-7 09:24

鑫盛齿轮公司发表于 2014-9-6 08:28

登录/注册后可看大图

杨大侠分析的有道理，大的工件要是没有正火处理，是会有硬度不均的情况发生，看图片是像碰到硬点产生让刀

单位为了省钱，经常省了它，前段时间同事的高效滚开人字齿，锻打后直接上机，结果切不动直接挤废了

yangxiaqin · 发表于 2014-9-7 09:29

1170916588 发表于 2014-9-5 16:56

登录/注册后可看大图

用球棒测跳动多少？可能是夹具问题。

其他工件都是好的，这种是极限范围了
