二级行星齿轮的传动比计算

billgatess · 发表于 2014-9-3 20:36

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

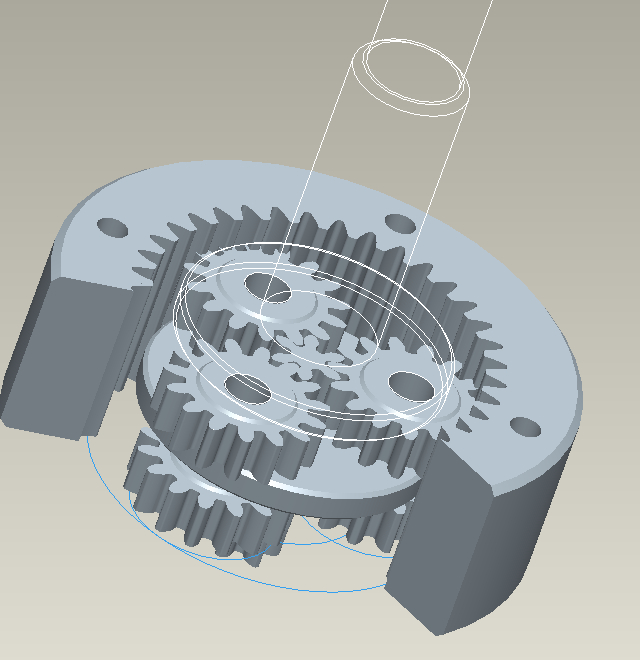

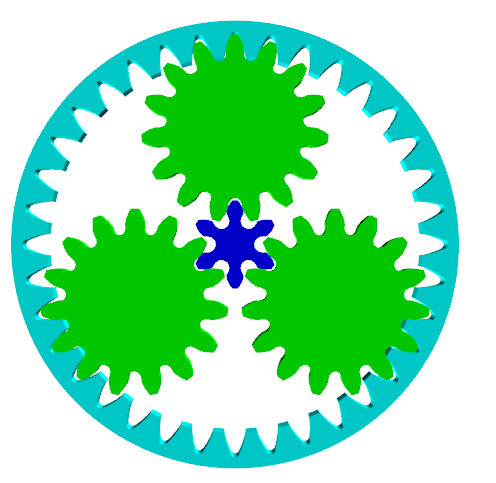

第一级输入太阳轮是6齿，行星齿15，行星架36，第二级太阳轮6行星齿15共用行星架36齿，如何计算传动比

submariner · 发表于 2014-10-14 21:47

行星架带齿，是花键么？那第二级算是行星架输入，内齿圈固定，中心轮输出？还是说公用内齿圈？

mrmrw · 发表于 2014-10-15 08:46

NGW型行星轮系，估计是太阳轮输入，行星架输出的。
传动比 i= 1+ 36/6 =7.

这个设计问题多多，估计是不能运行的，噪音也小不了。——太阳轮竟然只有6齿，端面重合度都只有0.734，如果不采用角度变位，估计做出来的东西是不能用的。

小齿轮根切非常严重了！

jufeng1203 · 发表于 2014-10-15 10:32

输入输出关系是什么样的？看图片是ZK-H型的，不同的输入输出形式，速比的计算方法不一样

niuershiye · 发表于 2014-10-15 22:56

本帖最后由 niuershiye 于 2014-10-16 00:15 编辑

MRMRW 评论到位。按楼主的出动比是 7*7=49 。可以用两级，前提是增加内齿齿数。
在内齿限定为36 时，最好用三级：高速级 3（个）行星轮，中间级 4（个）行星轮，

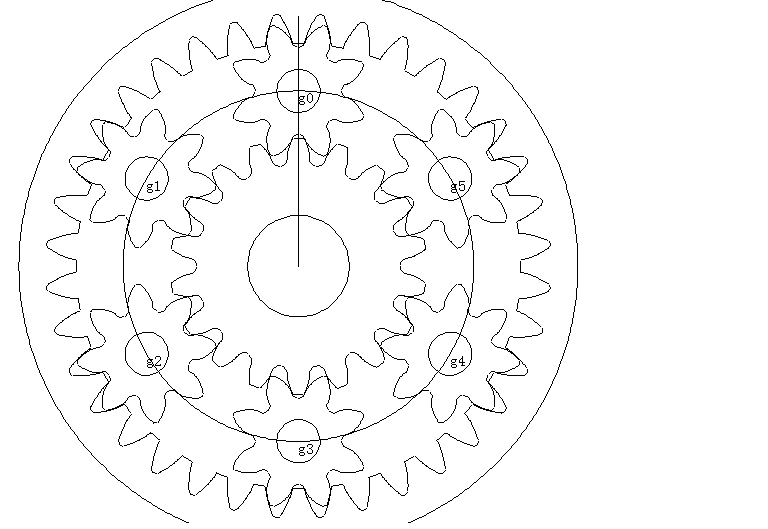

1》3- 12---11---36 ，2》 4- 12---11---36 3》 6- 18---8---36 ，数比是 4*4*3=48

------------------------------------
低速级图 2014-10-15-003行星.png
